2.11.2 如何向机器安装供料器箱
将 FMC 连接到基座上，然后安装供料器箱。
注意事项
操作时的注意事项如下所示。
操作步骤
1. 在选择了 [ 机器操作 ]-[ 更换 ]-[ 供料单元 ] 的界面内显示出搭载供料器箱的指示。
2. 请面向机器配置 FMC。

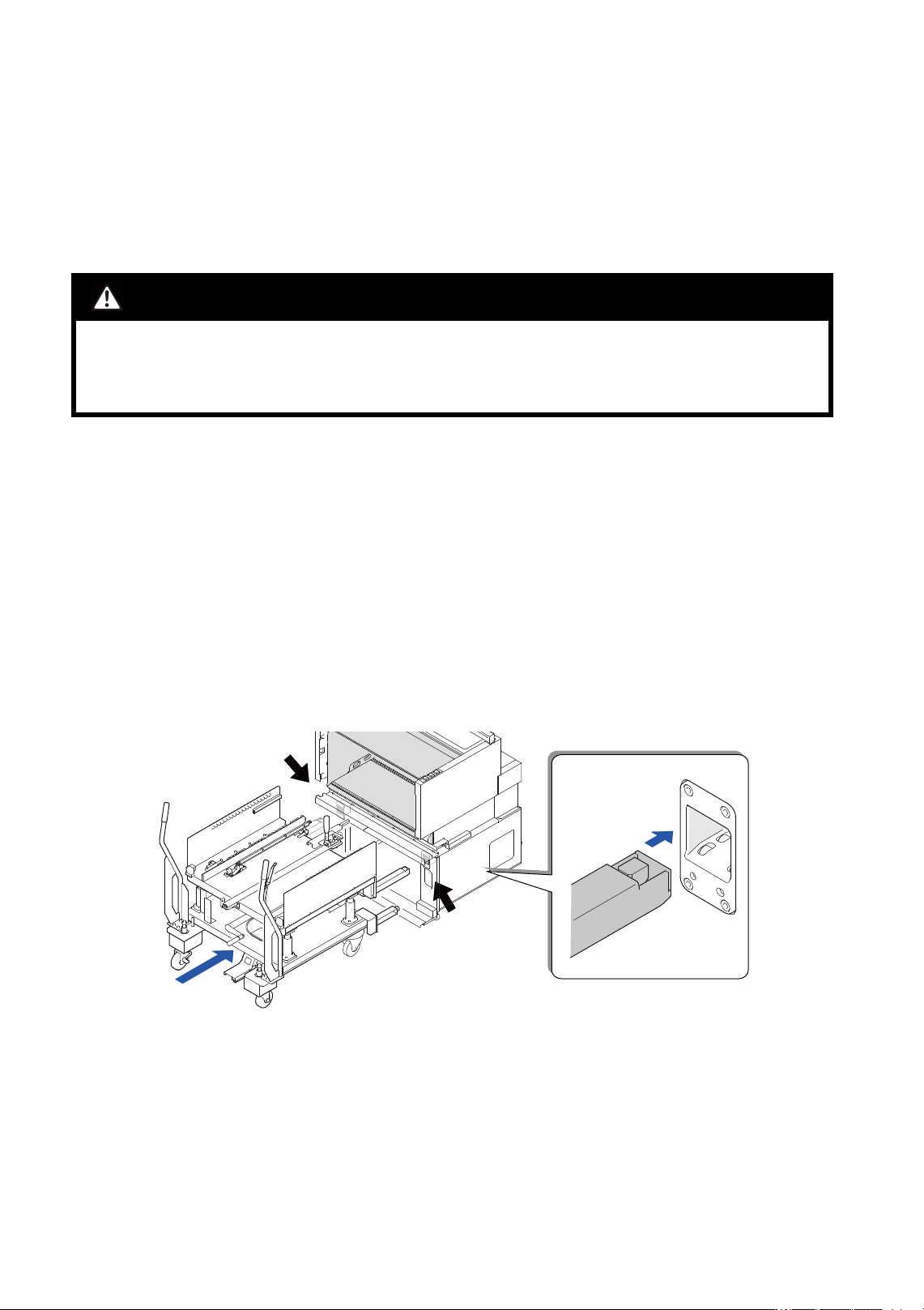

3. 请平缓向前推 FMC，将导轨插入基座的开口位置。FMC 与基座连接后，导轨被夹紧。
注意
• 在向机器连接 FMC 时，请确保 FMC 与机器之间没有人。否则可能发生身体卷进机器而受伤的危险。
• 在向机器连接 FMC 时，请勿将手伸入 FMC 与机器之间。否则有夹伤手的危险。
• 请不要站在 FMC 上。否则有可能摔倒受伤。
• 在移动供料器箱时，请勿将手伸入供料器箱与 FMC 中间。否则有夹伤手的危险。
48SYS-0141c
48SYS-0104
SYS-NXTR-015S0 2. 基本操作
NXTR 系统手册
123

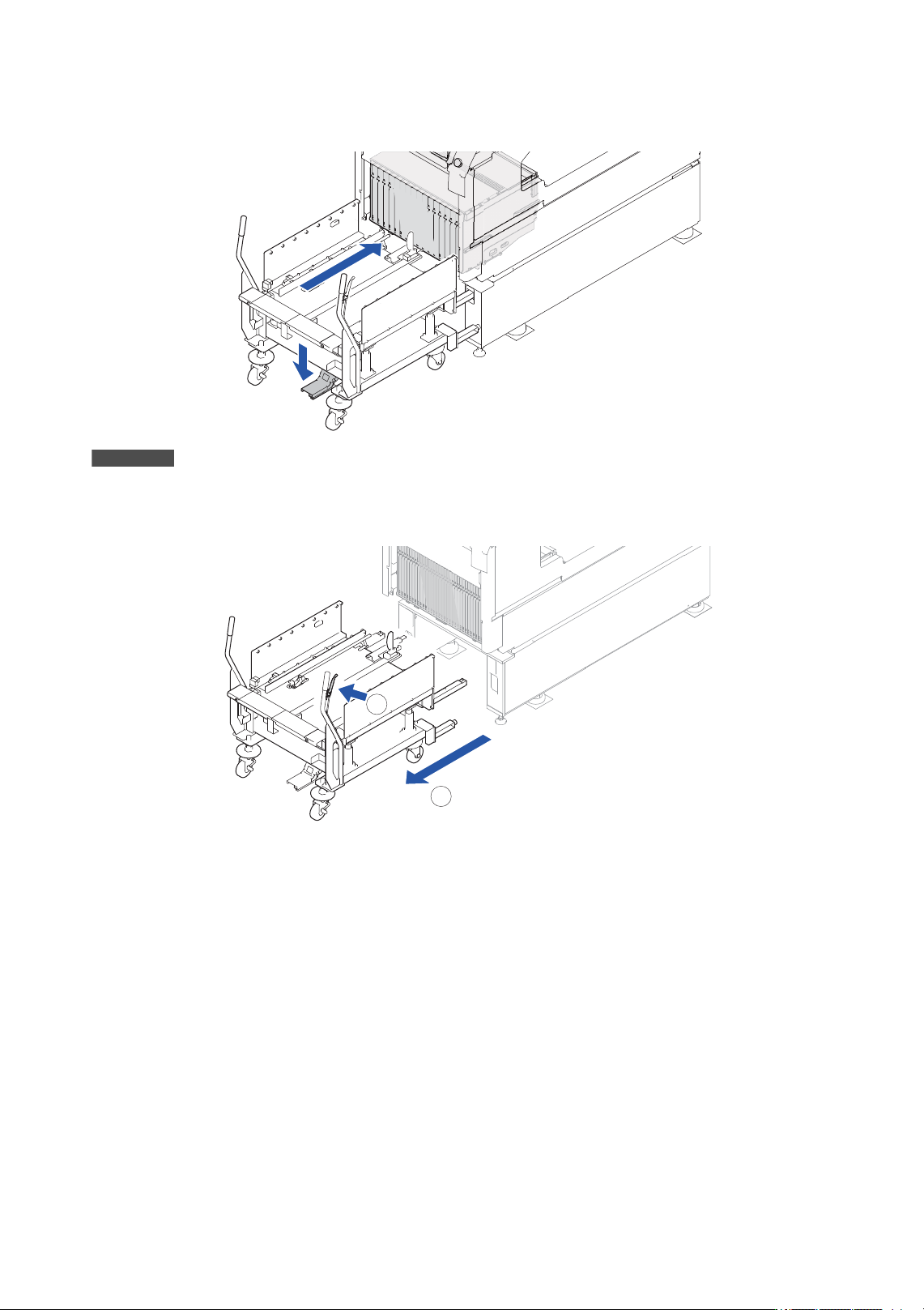

4. 请踩住脚踏板将供料器箱搭载到机器上。
备注
请插牢供料器箱并确认左右的落座传感器已感应。
5. 请握住两侧手柄向外拉出 FMC。
48SYS-0105
48SYS-0106
2
1
2. 基本操作 SYS-NXTR-015S0
124 NXTR 系统手册
2.11.3 如何从缓存站取出供料器箱
将 FMC 连接到缓存站后取出供料器箱。
注意事项
操作时的注意事项如下所示。
操作步骤
1. 请限制智能加载车的移动，以免妨碍操作。
a. 请长按缓存站上的 [Exchange] 按扭。直到按钮亮灯。智能加载车将无法靠近缓存站。
b. 智能加载车处于缓存站附近时，请先完成前项操作，再撤回到智能加载车的激光扫描区。请将智能
加载车移动到模组附近。
2. 请面向缓存站配置 FMC。
3. 请平缓向前推 FMC，将导轨插入缓存站的开口位置。将 FMC 连接到缓存站上后，导轨将被夹紧。
注意
• 将 FMC 与缓存站连接时，请勿将手伸入 FMC 与缓存站之间。否则有夹伤手的危险。
• 请不要站在 FMC 上。否则有可能摔倒受伤。
• 在移动供料器箱时，请勿将手伸入供料器箱与 FMC 中间。否则有夹伤手的危险。
48SYS-0115a
