15. 请将机器恢复原样。
a. 请重新接回从 CPU 拔掉的电缆。
备注
电线和 CPU 箱上都标有接插头名称 ( 数字 + 英文字母 )。连接插头时请确认插头名称是否一致。
b. 请安装模组下部的盖罩。( 螺丝的紧固扭矩：1.65Nm)
c. 请将模组装回基座。
16. 请打开机器的主开关。
17. 请在 Nexim 中更新系统布局。
18. 请重启 Nexim。
19. 请重启 LCU。将更新生产线信息。
20. 请确认生产线信息已更新后重启机器。
SYS-NXTR-015S0 13. 问题解答
NXTR 系统手册
521
13.3.4 修复 CFast 后的操作
需要进行以下作业。
a. 获取 Job
b. [ 清除校正数据 ] 指令的执行
c. 各种功能设置
备注
更换 CPU 箱内的 CFast 卡时，需要登记 「矩阵测定值」、「料站倾斜值」、「电路板高度检测传感器固有值」、「轴固有值」。
除此之外，还要确认工作头内没有搭载吸嘴以及机器内有停放电路板。请接通机器的主开关并进行以下作
业。
1. 请确认对应模组的序列号。
2. 请根据以前的记录重新进行功能设置。
3. 请通过 LCU 获取 Job。
4. 请向吸嘴置放台搭载治具吸嘴。
5. 请通过操作界面执行 [ 清除校正数据 ]。
6. 请按操作屏的 [START] 键。开始校正。
备注
请打开主开关超过 30 分钟后，再执行此操作。理由是元件相机升温需要时间。
7. 完成校正后，请进行 APAM 测定。
13. 问题解答 SYS-NXTR-015S0
522 NXTR 系统手册
13.3.5 修复模组内控制器板的 SD 卡
本章节主要说明如何修复连接到控制器板的 SD 卡。
如果要使用的存储介质是 CFast 卡，请参考 “13.3.6 修复模组内控制器板的 CFast 卡 ”。
注意事项
• 如果计算机内装有杀毒软件等安全软件，则有可能写入失败。这种情况下，先临时关闭安全软件再
开始作业。
• 计算机设置了 U 盘使用限制后，有可能无法执行正确的修复作业。
• 即使执行 cfRepair.exe 文件也无法启动机器，则请更换 SD 卡。
作业步骤

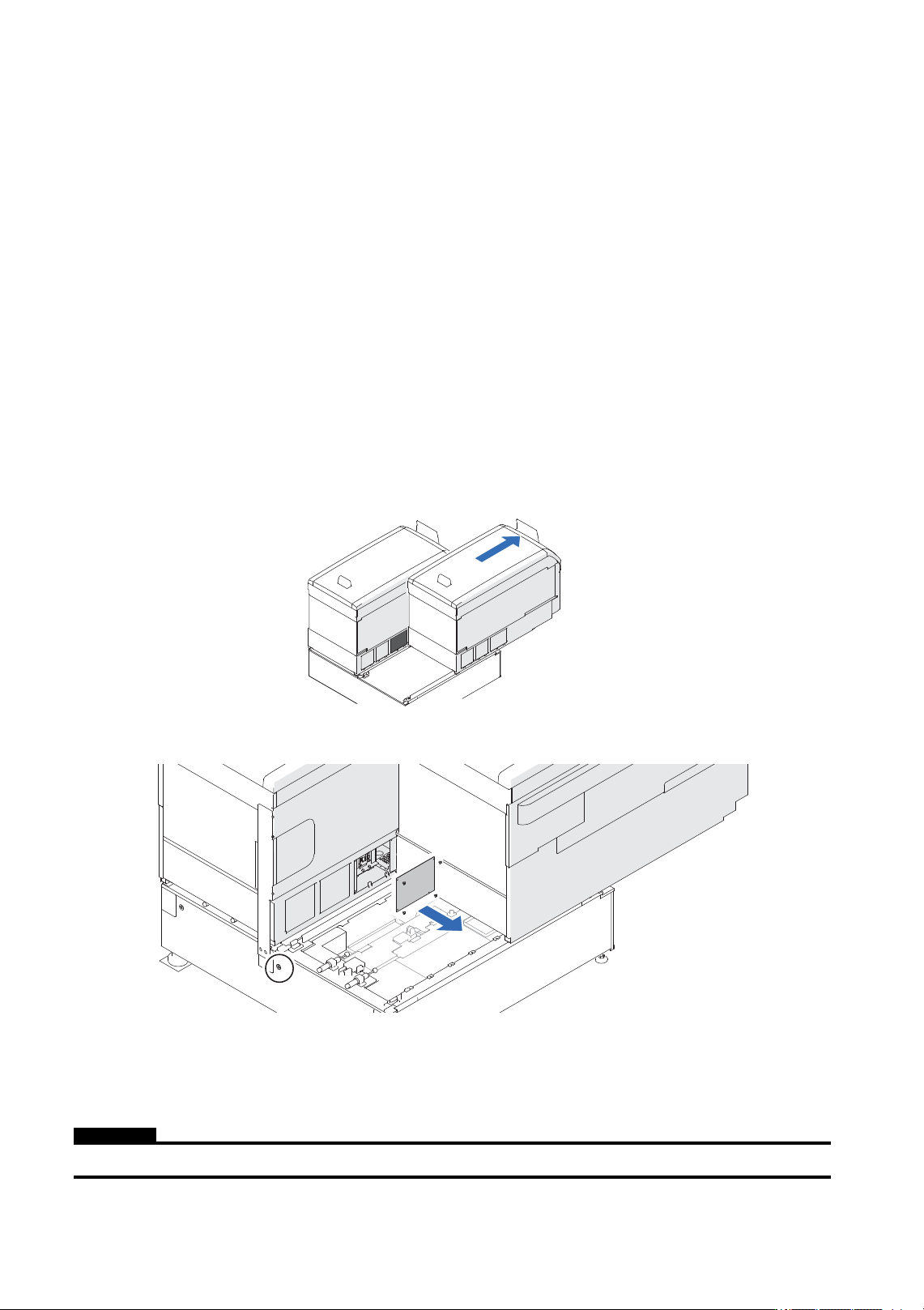

1. 请拉出旁边的模组。如果模组上装有侧板，请先拆掉侧板。
2. 请关闭机器的主开关，然后拆掉 CPU 箱正面的保护罩。
3. 请将防静电腕带的连接端子连接到基座背面的零线端口 (EARTH BONDING POINT)，然后将腕带系
在手腕上。
4. 请拔掉连接在 CPU 箱上所有的插件。
注意
捏住插件插拔连接电缆，请勿拉扯电缆。
