4. 生产时的作业 SYS-NXTR-015S0
252 NXTR 系统手册
4.5 补充料盘元件 ( 料盘单元 -RM/RMT)
在生产过程中，料盘元件用完的模组将停止元件的吸取、贴装动作。请按照料盘安装的向导，将料盘装入
料盘单元 -RM/RMT。
如果将 2 个料盘箱分别用作补料以及生产，便可在生产过程中进行补料。关于详细内容，请参考 《NXTR
操作应用手册》的 “7.1 使用料盘单元 -M 的生产 ”。
4.5.1 料盘配置向导

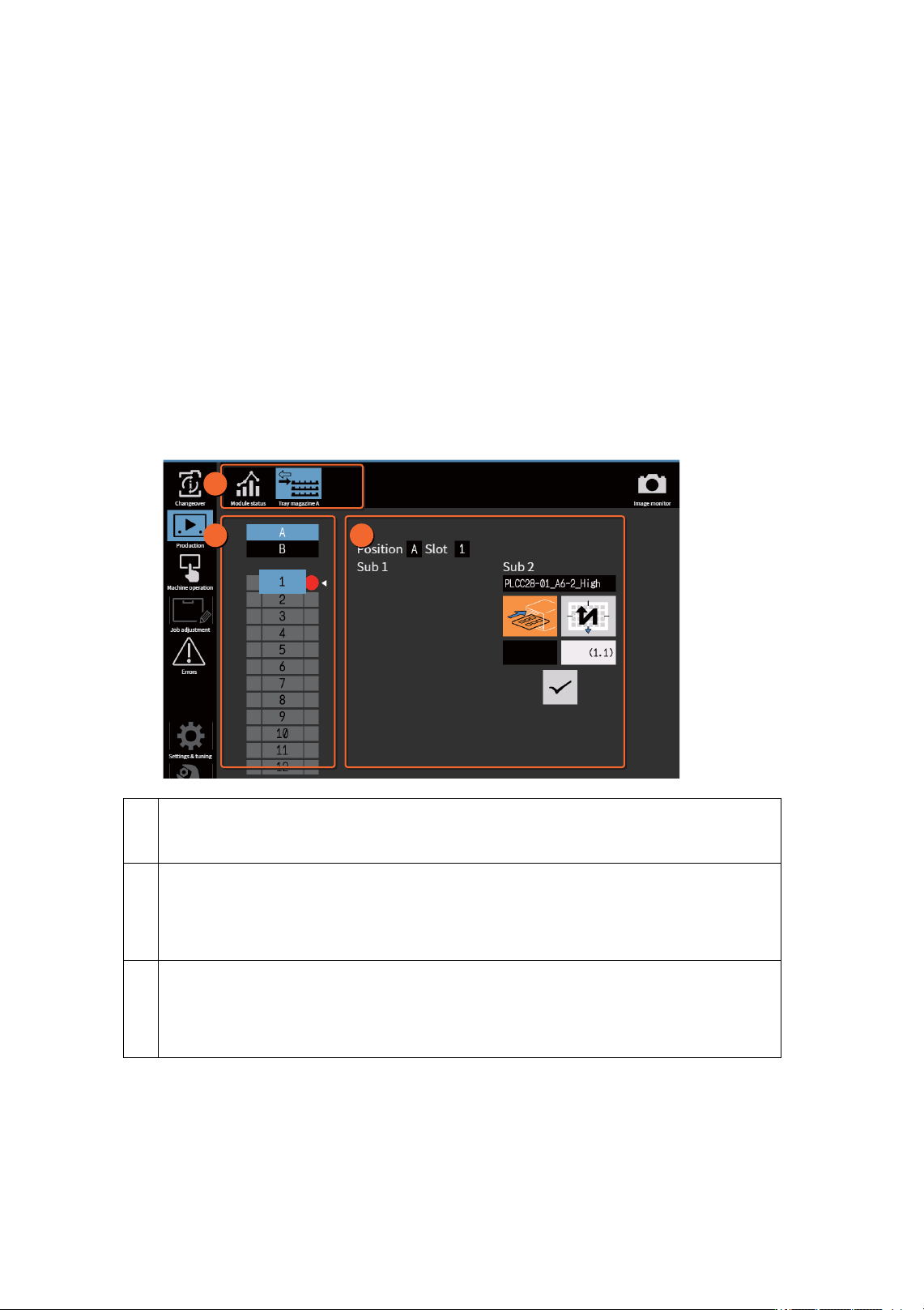

机器处于以下状态时，操作界面上将显示料盘配置向导。
• 启动生产时，未搭载 Job 所指定的盘装元件
• 生产过程中发生料尽
1 切换页面的按键。
用于切换供料器与料盘的配置向导以及生产监视器的显示。
2 “A”, “B” 表示料盘箱的位置。（A: 上层、B: 下层）
1 ～ 12 的数字表示站位。点击数字便可选择料槽
有红色标记的料站需要配置料盘。搭载料盘后，显示标记变成绿色。
3 显示被选料槽的作业向导。
“Sub1”、”Sub2” 表示料盘托盘上的左右位置。（Sub1: 左、Sub2: 右）
显示被选料站的料盘信息、取料方向、取料开始位置 (1. 1)。
48SYS-0171b
1
2 3
SYS-NXTR-015S0 4. 生产时的作业
NXTR 系统手册
253
4.5.2 如何搭载料盘
从料盘单元 -RM/RMT 中取出料盘托盘，并装上生产使用的料盘。
注意事项
操作时的注意事项如下所示。
• 打开或关闭料盘单元 -RM/RMT 的门时，请小心操作，避免对机器造成冲击。
• 料盘托盘分为子料槽 1、子料槽 2。搭载料盘时，请分别以左内侧与右内侧作为基准点。请用磁石固
定搭载的料盘，以免料盘移位。
• 料盘托盘的黄色线表示传感器光轴的位置。请不要将磁石等高于料盘的元件配置到黄色线上。

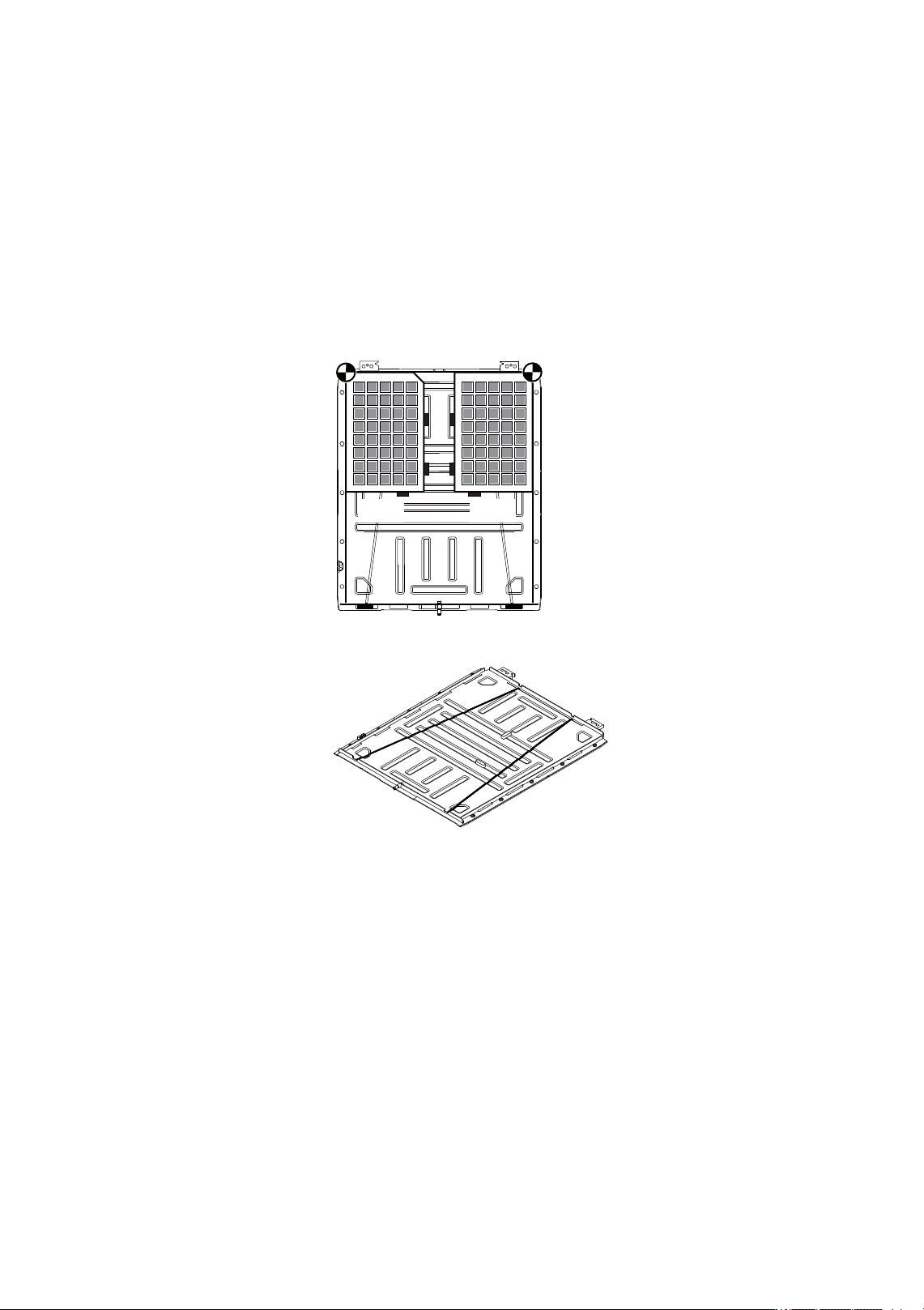

48SYS-0381a
Sub 1 Sub 2
48SYS-0178a
4. 生产时的作业 SYS-NXTR-015S0
254 NXTR 系统手册
拉出料盘托盘

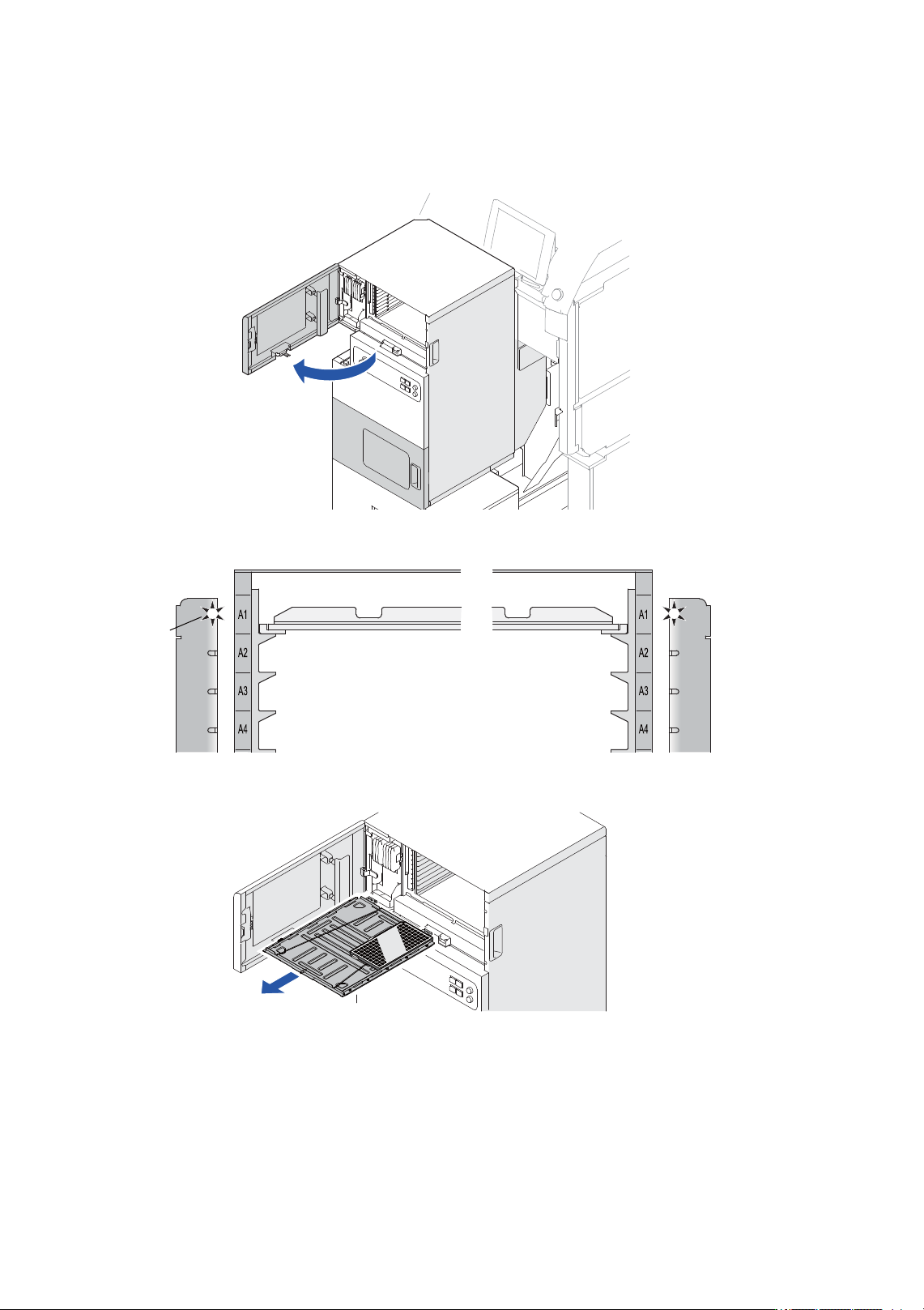

1. 请打开料盘单元 -RM/RMT 正面门。正面门分为上下 2 个。请打开装有料盘元件侧的门。
2. 请确认要搭载的料槽。要求搭载料盘的料槽上 LED 亮灯。向导界面上被选料槽的 LED 闪烁。
3. 请从该料槽内拉出料盘托盘。
48SYS-0172
48SYS-0173
LED
48SYS-0174a
