4. 生产时的作业 SYS-NXTR-015S0 258 NXTR 系统手册 4.5.3 如何指定开始取料的元件 机器识别的开始取料位置与搭 载的实际料盘不一致时，请指定元件的开始 取料位置。 在机器的操作界面或 KIT Handy 上指定开始取料位置。 在操作界面上指定 1. 请在料盘配置向导界面上点击开始取料位置的标示。 2. 请用键盘指定开始取料位置。X, Y 值发生变化。 3. 完成指定后，请点击键盘上的 [OK]。 48SYS…
SYS-NXTR-015S0 4. 生产时的作业
NXTR 系统手册
257

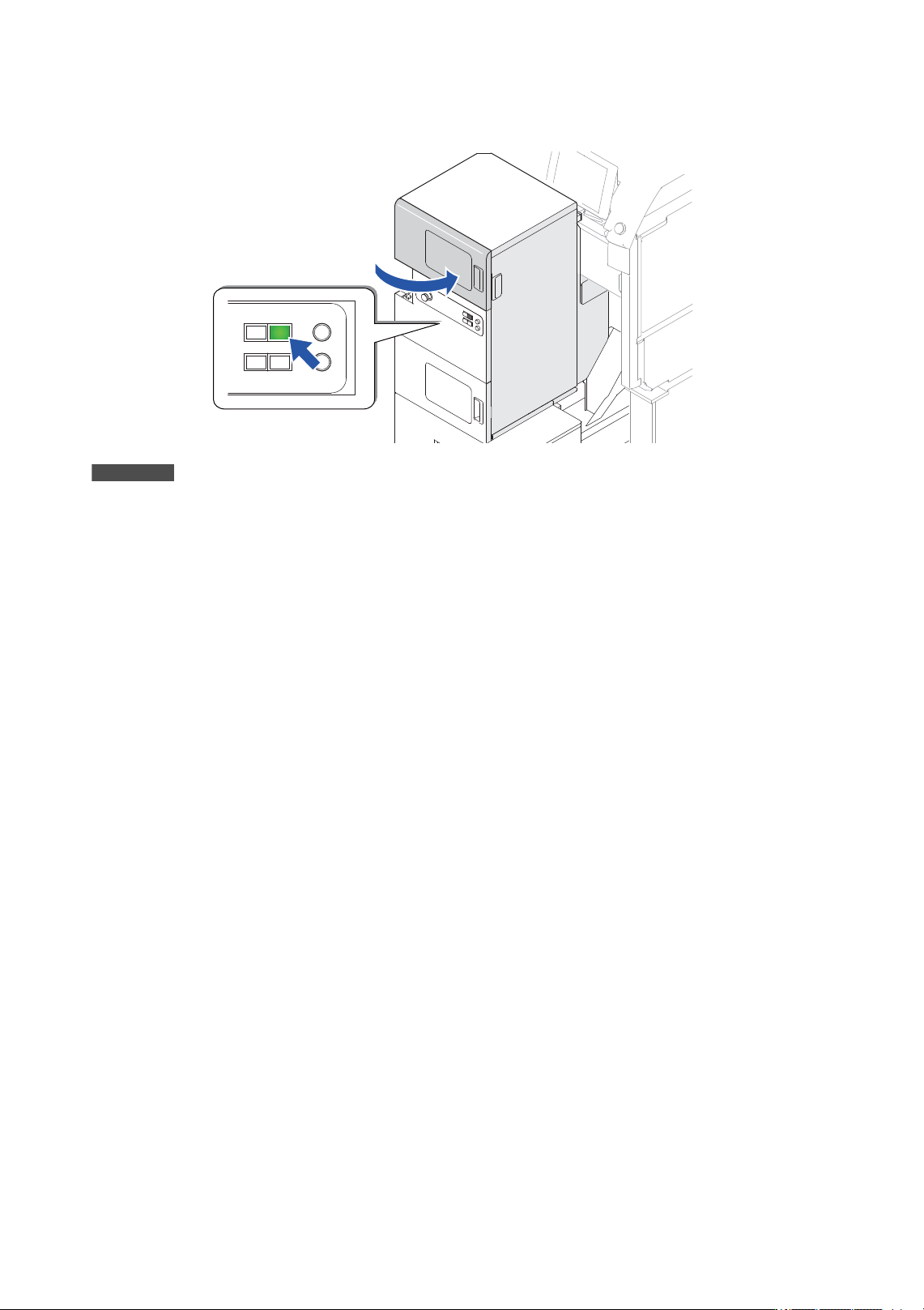

6. 请关闭正面门并按 [COMPLETE] 按钮。
备注
请轻轻关闭正面门，以免料盘单元 -RM/RMT 受到冲击。
48SYS-0181
4. 生产时的作业 SYS-NXTR-015S0
258 NXTR 系统手册
4.5.3 如何指定开始取料的元件
机器识别的开始取料位置与搭载的实际料盘不一致时，请指定元件的开始取料位置。
在机器的操作界面或 KIT Handy 上指定开始取料位置。

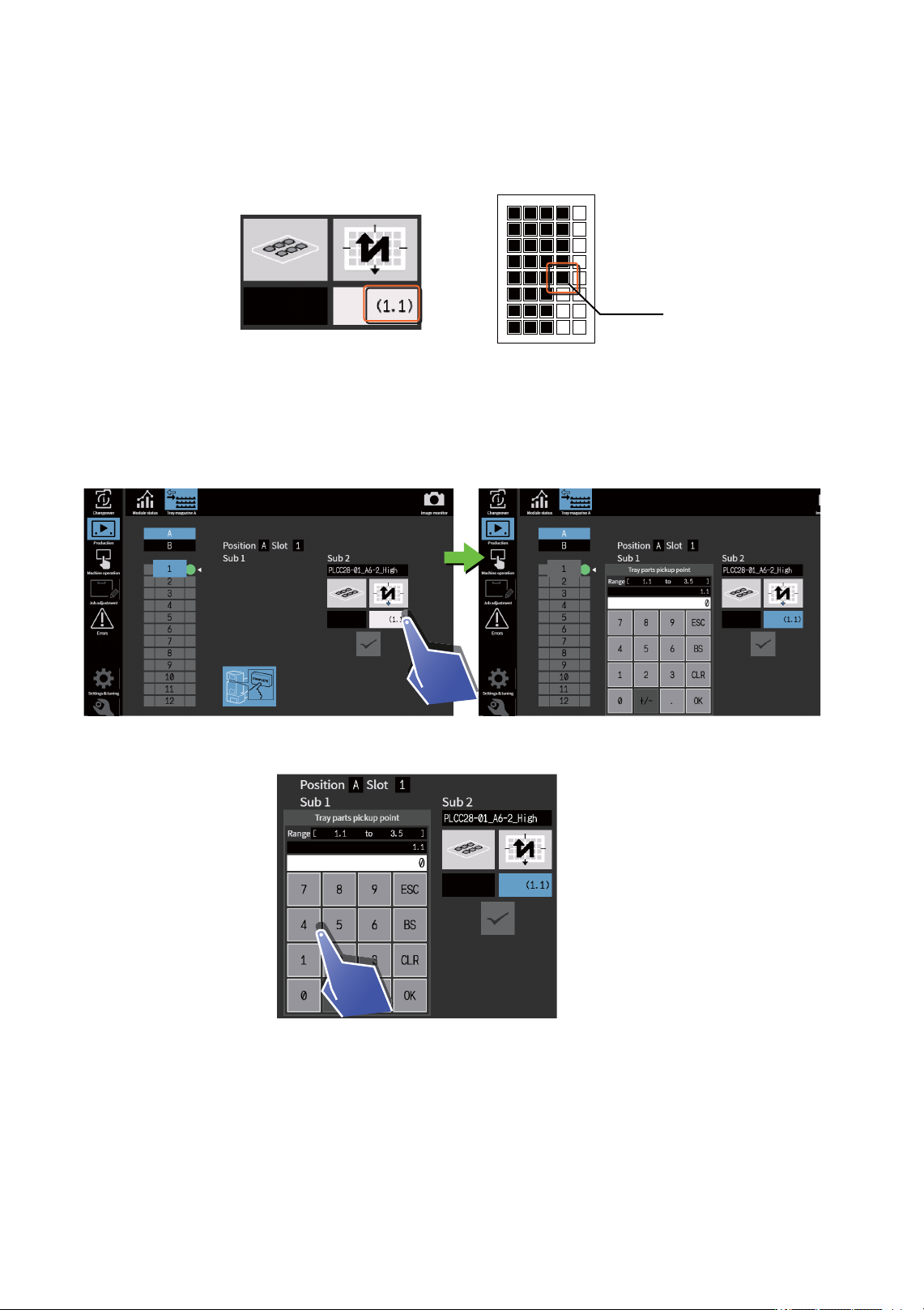

在操作界面上指定
1. 请在料盘配置向导界面上点击开始取料位置的标示。
2. 请用键盘指定开始取料位置。X, Y 值发生变化。
3. 完成指定后，请点击键盘上的 [OK]。
48SYS-0182
(X. Y)
(2. 4)
48SYS-0183b
48SYS-0184
SYS-NXTR-015S0 4. 生产时的作业
NXTR 系统手册
259

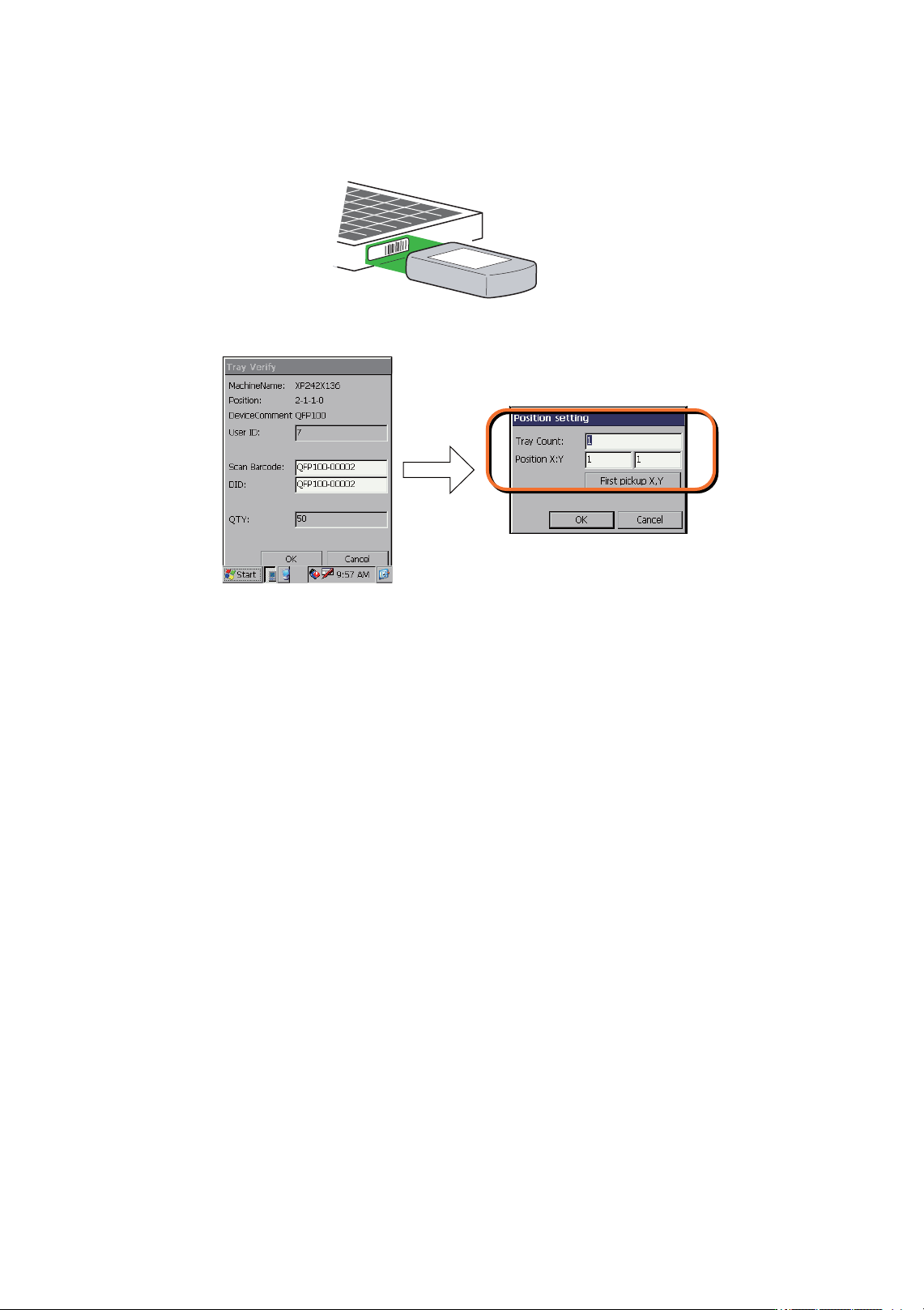

用KIT Handy指定
读取元件条码或 DID 后，请执行以下操作。
1. 请在开始取料位置 X, Y 项内分别设置 X 与 Y。
2. 完成指定后，请点击 [OK]。
48SYS-0175
48SYS-0185-E
