SYS-NXTR-015S0 5. 运用 A 型生产线 生产 NXTR 系统手册 313 5.6 备料作业 在仓储区、备料区以及储架区，使用 Nexim 客户端计算机，根据备料单收 集生产所需的所有料卷。使 用 Nexim 的 [ 备料 ] 进行备料作业。 请根据备料单收集对象工单要 使用的所有元件。 备注 关于备料方法的详细内容，请参考 《Nexim 操作手册》中的 “ 运用 ”-“ 备料 ”。 如果 NXTR A 型生产线上有 A …
5. 运用 A 型生产线生产 SYS-NXTR-015S0
312 NXTR 系统手册
5.5 运用流程
以下是从准备作业到生产以及下一个生产准备为止的作业流程。
作业工序 内容
A机型 S机型
1 备料作业 从仓库等地方收集要生产的工单
所需的物料。
2 线外换线 用 Nexim 的 [ 线外换线 ] 创建要
在生产工单中使用的元件和供料
器的 ID 信息 ( 料卷和供料器的组
合信息 )。
3 向缓存站供应元件 不需要 用 FMC 将已完成线外换线作业
的供料器箱安装到缓存站内。
4 传送 Job 向机器传送要在生产工单中使用
的 Job，然后切换生产。
5 不需要 线内换线作业 在切换生产时，用 MFU 批量更
换已完成线外换线作业的供料
器。
6 开始生产 机器加载电路板并开始生产。
7 补料 使用 Nexim 的 [ 生产支援 ] 进行
生产期间的补料。
8 报错的处理方法 使用 Nexim 的 [ 生产支援 ] 处理
元件吸取错误、影像处理错误。
9 供料器的回收 回收没有使用计划的供料器。
10 元件回仓 整理没有使用计划的元件。
SYS-NXTR-015S0 5. 运用 A 型生产线生产
NXTR 系统手册
313
5.6 备料作业
在仓储区、备料区以及储架区，使用 Nexim 客户端计算机，根据备料单收集生产所需的所有料卷。使用
Nexim 的 [ 备料 ] 进行备料作业。
请根据备料单收集对象工单要使用的所有元件。
备注
关于备料方法的详细内容，请参考 《Nexim 操作手册》中的 “ 运用 ”-“ 备料 ”。
如果 NXTR A 型生产线上有 A 型模组和 S 型模组，则在后工序的线外换线中需按照 A 机型用元件和 S 机型
用元件来分别进行作业。因此，建议按照模组对备料的元件进行分拣。

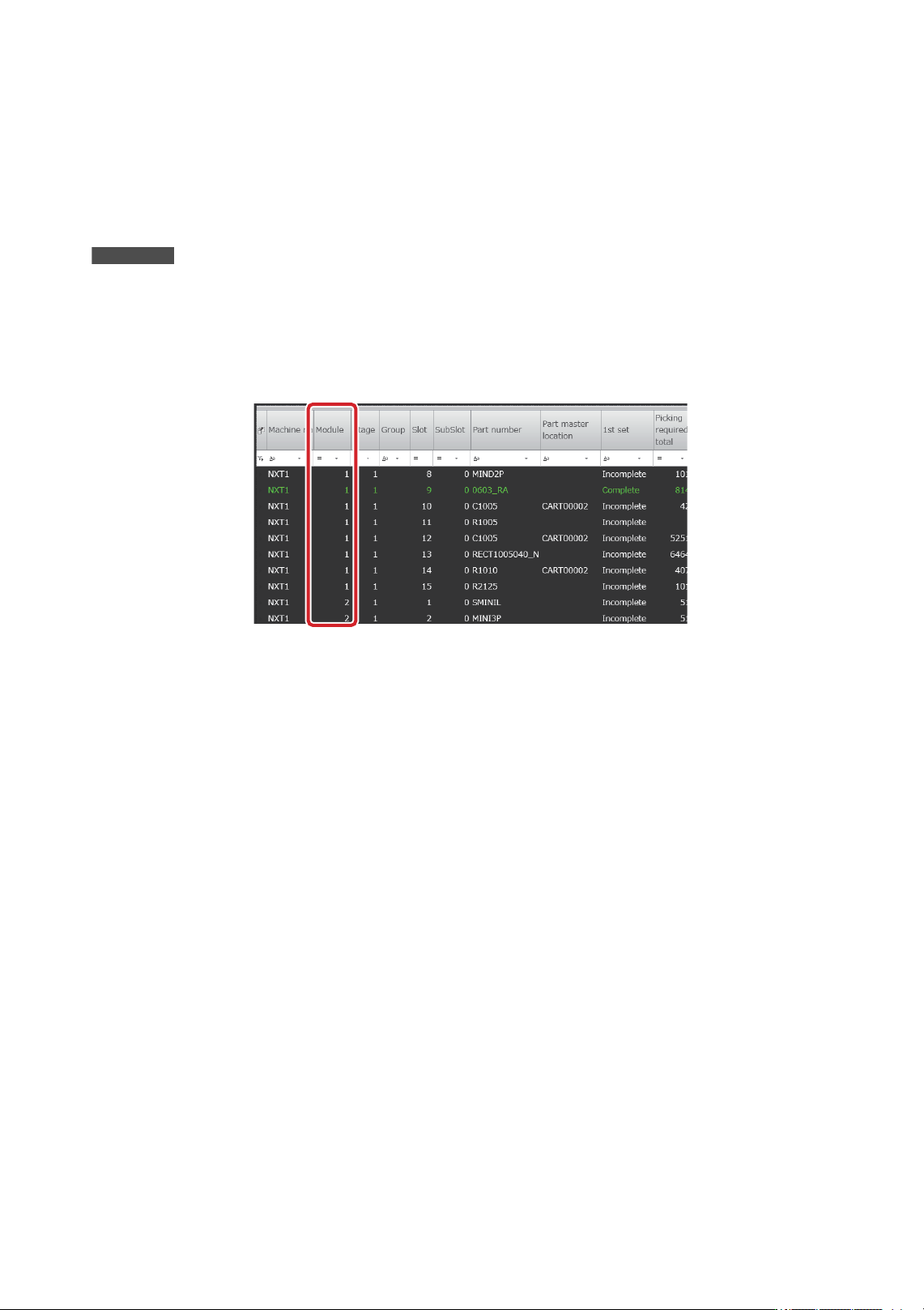

Nexim[ 备料 ] 的使用模组的信息
48FNC-0447-E
5. 运用 A 型生产线生产 SYS-NXTR-015S0
314 NXTR 系统手册
5.7 线外换线
在线外换线区用 Nexim 客户端计算机对准备好的料卷和供料器进行备料。用 Nexim 的 [ 线外换线 ] 进行
线外换线作业。
将料卷装入供料器并登录 ID 信息 ( 供料器和料卷的组合信息 )。将装好的供料器装入供料器箱或 MFU，然
后移至生产线旁。
如果是 A 型模组，则请提前作业，以确保在下一个工单开始生产之前完成线外换线作业，可以向缓存站供
应供料器箱。
5.7.1 线外换线的方法
备注
关于线外换线作业的详细内容，请参考 《Nexim 操作手册》的 “ 运用 ”-“ 线外换线 ”。
1. 请启动 Nexim 的 [ 线外换线 ]。
2. 请选择要进行线外换线作业的工单，打开线外换线界面。

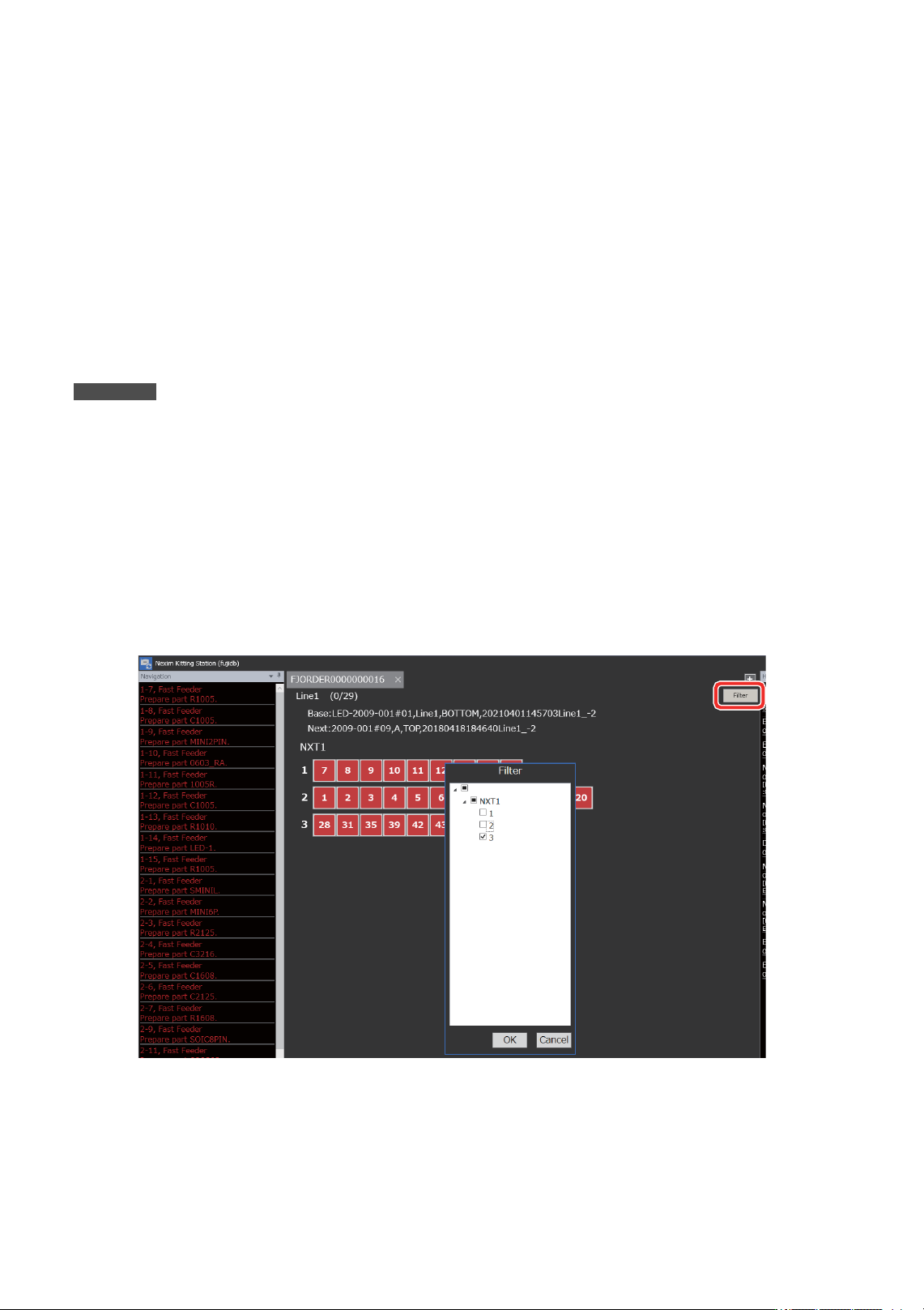

3. 需对 A 机型用和 S 机型用元件分别进行作业时，使用过滤功能即可在作业区只显示其中某一种模组。
a. 请点击界面右上角的 [ 过滤器 ]。将显示 [ 过滤器设置 ] 对话框。
b. 请取消不想显示的模组的勾选。
c. 请点击 [OK]。作业区仅显示勾选的模组。
4. 请选择要作业的站位，然后将料卷安装到供料器上。
5. 请扫描供料器及料卷的条形码并登录 ID 信息。
48FNC-0453-E
