4. 生产时的作业 SYS-NXTR-015S0 282 NXTR 系统手册 4.9.4 如何取出生产时不使用的盒式供料器 模组内的盒式供料器处于以下 状态时，智能加载车将自动回收供料器并返 回到缓存站内。 • 发生料尽时 • 盒式供料器类型与 Job 指定的类型不一致 • 元件或盒式供料器发生使用过 期等限制现象 • 生产中不使用 盒式供料器的取出向导 操作员可根据缓存站上盒式供 料器的 3 种 LED 确认各自的状态。 限制智能加载…
SYS-NXTR-015S0 4. 生产时的作业
NXTR 系统手册
281

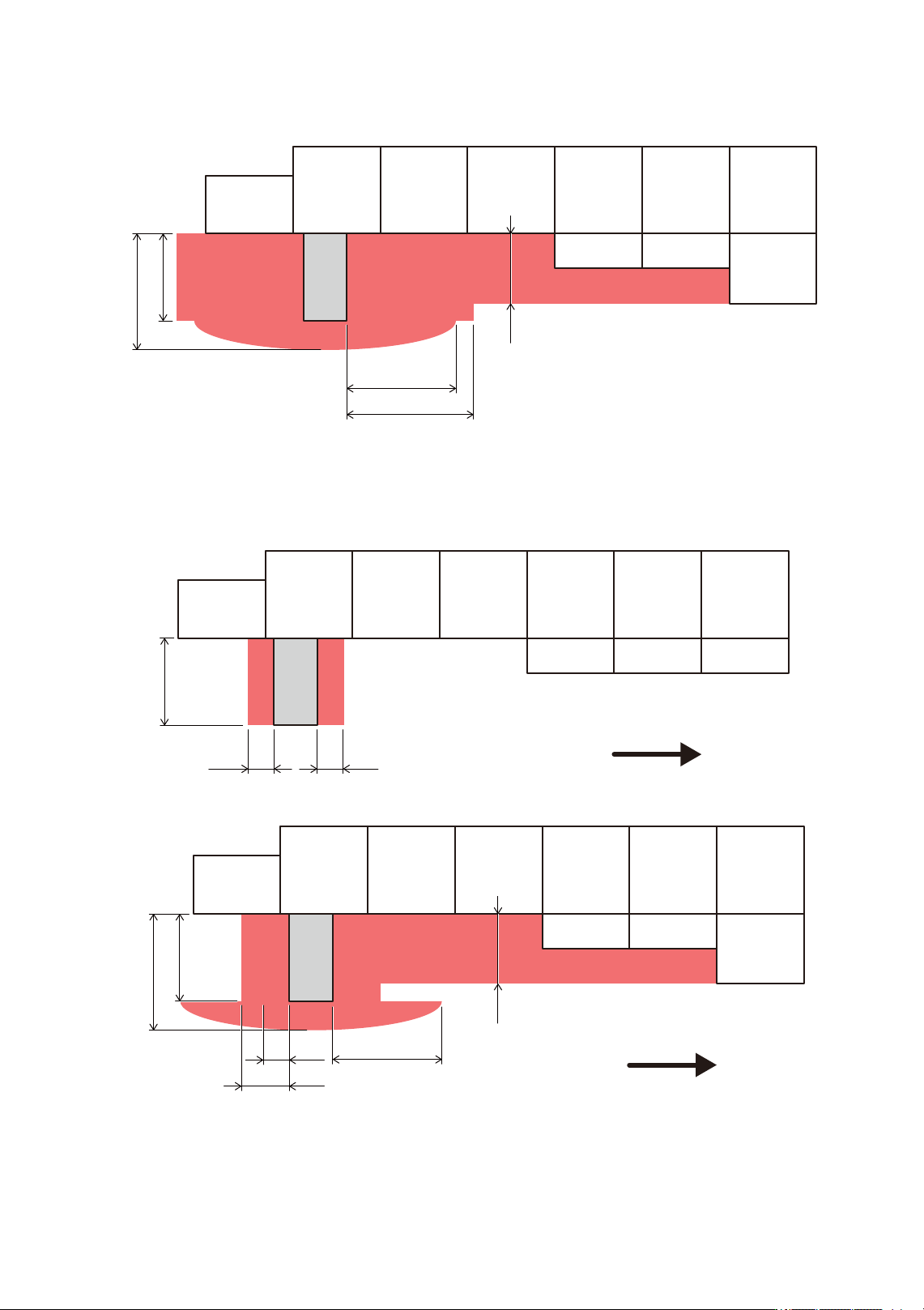

c. 含料盘单元专用 S 机型的生产线的激光扫描区域
CS 型智能加载车的激光扫描区域
a. 不含料盘单元专用 S 机型的生产线的激光扫描区域
b. 含料盘单元专用 S 机型的生产线的激光扫描区域
48SYS-0371-E
(mm)
2,506
2,288
793
2,088
525
Tray
unit-RM
Smart
Loader
NXTR
A model
Buffer
station
MFUMFU
NXTR
A model
NXTR
A model
NXTR
S model
NXTR
S model
NXTR
S model
48SYS-0615-E
(mm)
213
793
213
Advancing direction
Smart
Loader
NXTR
A model
Buffer
station
MFUMFU MFU
NXTR
A model
NXTR
A model
NXTR
S model
NXTR
S model
NXTR
S model
48SYS-0616-E
(mm)
ᵬᵶᵲᵰ
ᵟἴἙἽ
525
413
213
2,088
1,981
793
Advancing direction
Tray
unit-RM
Smart
Loader
NXTR
A model
Buffer
station
MFUMFU
NXTR
A model
NXTR
A model
NXTR
S model
NXTR
S model
NXTR
S model
4. 生产时的作业 SYS-NXTR-015S0
282 NXTR 系统手册
4.9.4 如何取出生产时不使用的盒式供料器
模组内的盒式供料器处于以下状态时，智能加载车将自动回收供料器并返回到缓存站内。
• 发生料尽时
• 盒式供料器类型与 Job 指定的类型不一致
• 元件或盒式供料器发生使用过期等限制现象
• 生产中不使用
盒式供料器的取出向导
操作员可根据缓存站上盒式供料器的 3 种 LED 确认各自的状态。
限制智能加载车进入缓存站的前面
1. 请长按缓存站上的 [Exchange] 按扭。直到按钮亮灯。
LED 供料器状态
1 绿灯亮 用于生产的供料器。请勿卸载。
2 绿灯亮、红灯灭 发生料尽或异常的供料器。请卸载供料器。
3 绿灯亮、黄灯亮 不用于生产的供料器。请卸载供料器。
48SYS-0569
123
48SYS-0446
SYS-NXTR-015S0 4. 生产时的作业
NXTR 系统手册
283
2. 智能加载车处于缓存站附近时，请先完成前项操作，再撤回到智能加载车的激光扫描区。请将智能加
载车移动到模组附近。
从缓存站取出盒式供料器
需要取出的盒式供料器的红色 LED 闪烁。请从缓存站取出目标盒式供料器。
1. 请向上推锁柄。盒式供料器被松开。
2. 请握紧盒式供料器的底部将其取出。
48SYS-0447a
48SYS-0076
48SYS-0077
