SYS-NXTR-015S0 4. 生产时的作业 NXTR 系统手册 229 4. 生产时的作业 本章将介绍开始生产时以及生 产过程中的操作与相关作业。 4.1 开始生产 4.1.1 如何开始 A 型生产线的生产 A 型生产线是自动将盒式供料器搭载到 模组上的生产线。除了智能加载车 以外，生产中还会用到废料带 搬 运轨道、缓存站、废料带回收单元以 及接驳机。 1. 请启动生产线上的各设备。 • 请按智能加载车上的 [START] 按扭。…
3. 生产的准备 SYS-NXTR-015S0
228 NXTR 系统手册

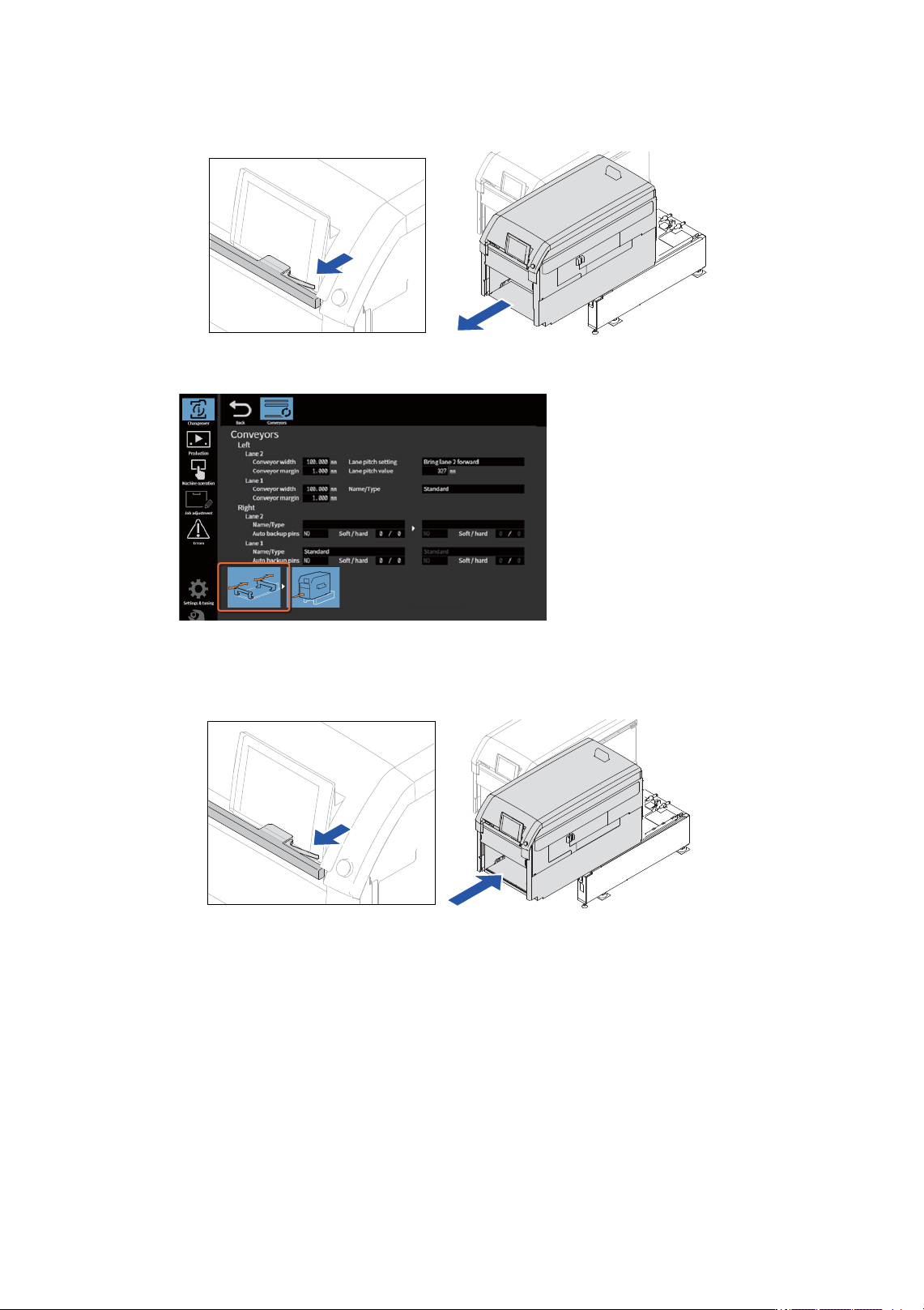

3. 请握住手柄，将模组平缓地拉出。
4. 显示出变更搬运轨道宽度的向导。请移动从属侧的轨道变更搬运轨道宽度。
5. 如果存在其他换线作业，则请在插入模组前一并实施。
6. 请握住手柄，将模组平缓地插入基座。
48SYS-0025
48SYS-0771
48SYS-0026
SYS-NXTR-015S0 4. 生产时的作业
NXTR 系统手册
229
4. 生产时的作业
本章将介绍开始生产时以及生产过程中的操作与相关作业。
4.1 开始生产
4.1.1 如何开始 A 型生产线的生产
A 型生产线是自动将盒式供料器搭载到模组上的生产线。除了智能加载车以外，生产中还会用到废料带搬
运轨道、缓存站、废料带回收单元以及接驳机。

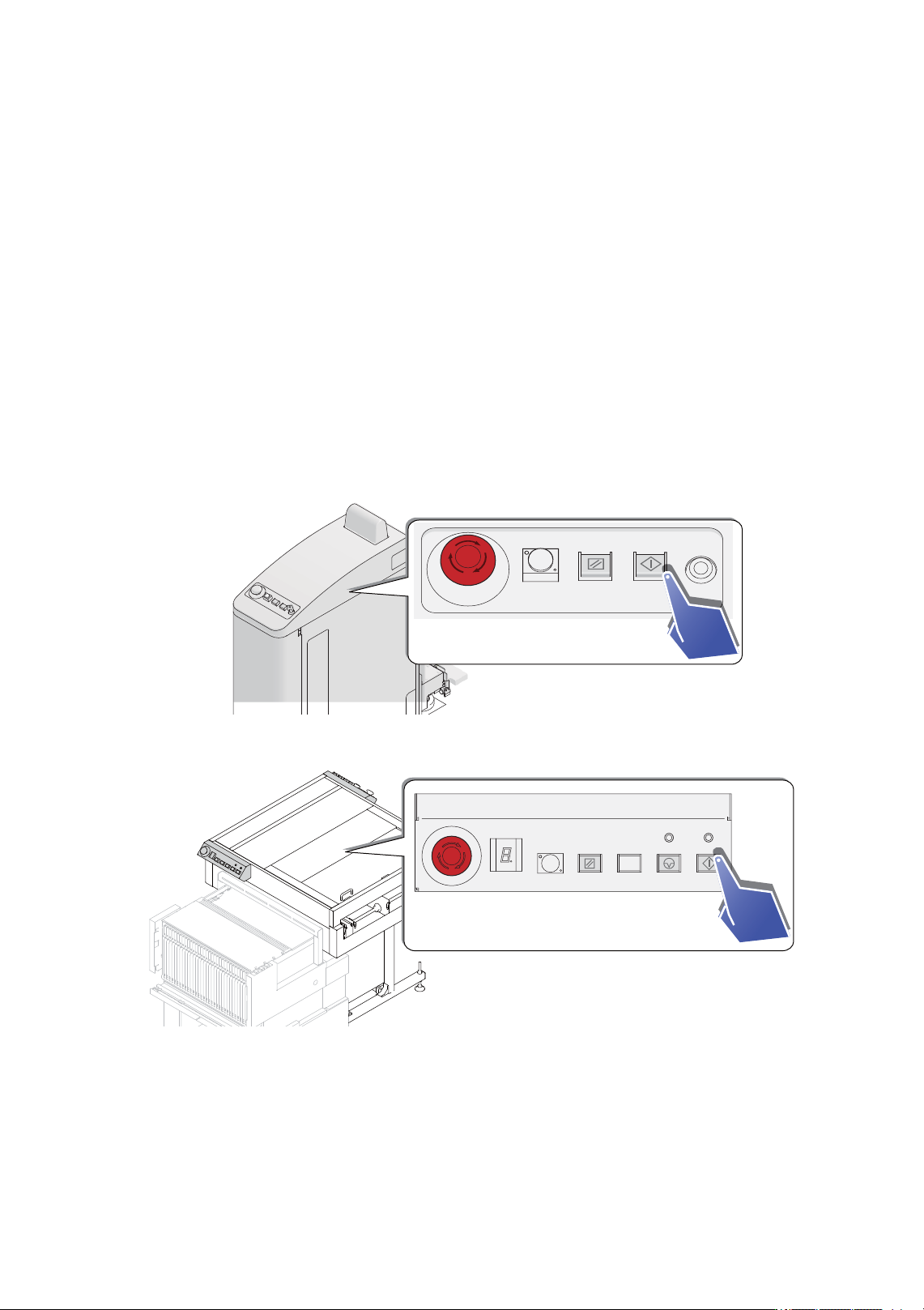

1. 请启动生产线上的各设备。
• 请按智能加载车上的 [START] 按扭。
• 请按接驳机的 [START] 按扭。
48SYS-0098
48SYS-0377
4. 生产时的作业 SYS-NXTR-015S0
230 NXTR 系统手册

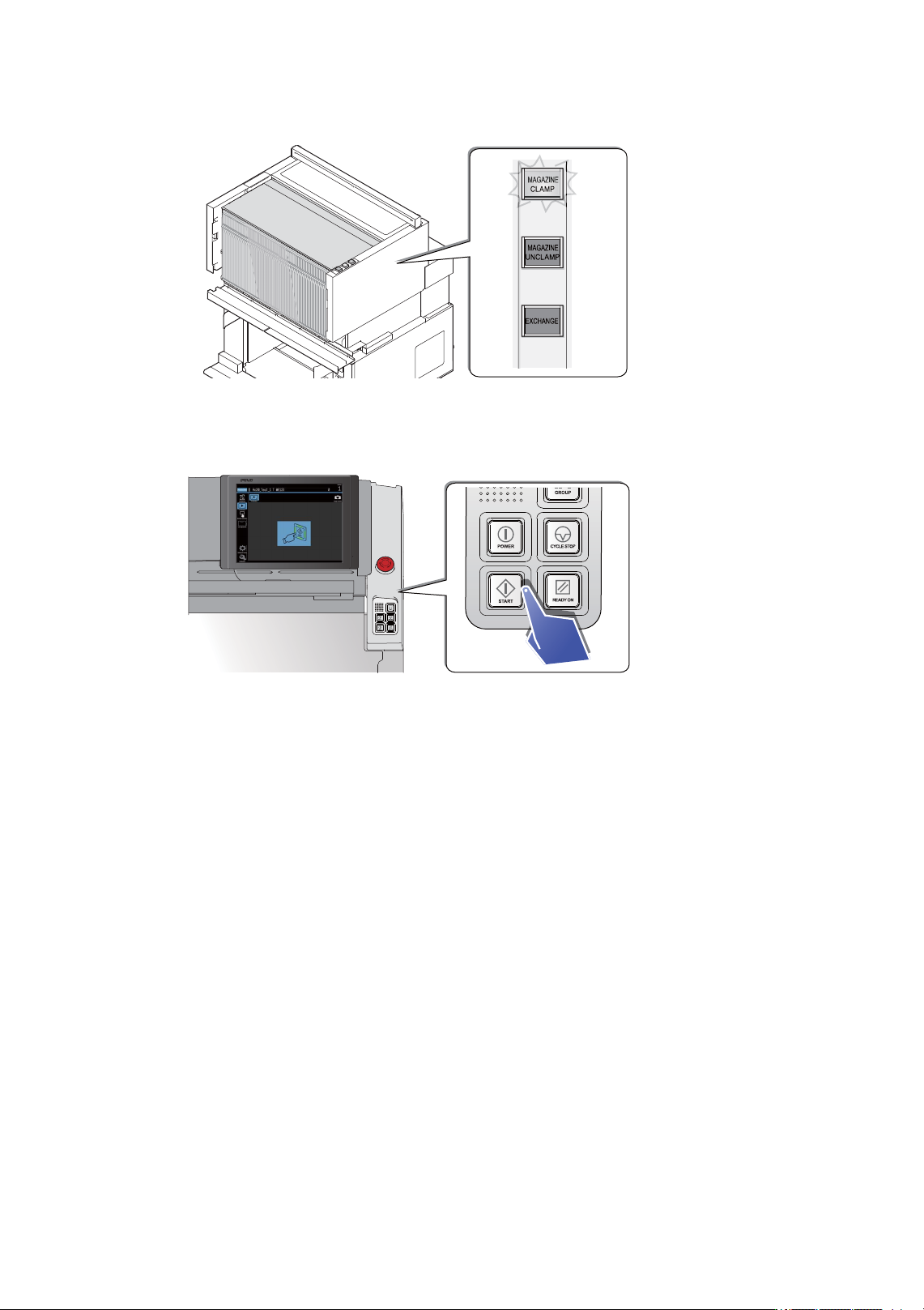

• 请确认缓存站的 [MAGAGINE CLAMP] 按扭已亮灯。
2. 请确认机器已处于开始等待状态。
3. 请点击 [START] 按钮。完成校正后，机器加载电路板并开始生产。
48SYS-0097
48SYS-0048b
