SYS-NXTR-015S0 3. 生产的准备 NXTR 系统手册 175 操作步骤 1. 请面向机器配置料盘单元。 2. 请左右两侧的滚轮 (2) 搭载到导轨的斜面 (1) 上，然后插入料盘单元。 3. 请将料盘单元插入机器内部，插入时请注意左右平衡。 备注 请插牢料盘单元并确认左右的落座传感器已感应。 48SYS-0147 48SYS-0148 1 2 48SYS-0149
3. 生产的准备 SYS-NXTR-015S0
174 NXTR 系统手册
3.5.3 如何安装料盘单元 -RM/RMT
操作界面上显示出搭载料盘单元的指示。请从这里开始操作。
备注
使用料盘单元 -RM 的模组，需要配置专用的废料带输送槽及废料带导槽。详细内容请参看机械手册的 “8. 供料单元的换线 ”。
注意事项
操作时的注意事项如下所示。
• 请勿在搭载盘装元件的状态下移动料盘单元。盘装元件有可能移位，料盘有可能从料盘单元中飞
出。
• 向机器搭载、取出料盘单元时，请勿撞击机器。机器有可能受损。
• 将搭载了供料器的料盘单元安装到机器上时，如果料带从供料器前端的压料盖中伸出，请使用剪刀
将其剪断。如果未剪断就安装料盘单元，则料带可能会卡在连接器中并导致损坏。
警告
• 从机器取出料盘单元后，请锁住脚轮。如果底面不平整，取出的料盘单元可能突然移动而撞伤相关
人员。
• 将料盘单元组装到机器前，请先确认料盘单元与机器中间没有其他操作人员。如果身体被料盘单元
与机器夹住，有可能导致重伤，严重者会导致死亡。
48SYS-0288c
SYS-NXTR-015S0 3. 生产的准备
NXTR 系统手册
175
操作步骤
1. 请面向机器配置料盘单元。
2. 请左右两侧的滚轮 (2) 搭载到导轨的斜面 (1) 上，然后插入料盘单元。
3. 请将料盘单元插入机器内部，插入时请注意左右平衡。
备注
请插牢料盘单元并确认左右的落座传感器已感应。
48SYS-0147
48SYS-0148
1
2
48SYS-0149
3. 生产的准备 SYS-NXTR-015S0
176 NXTR 系统手册

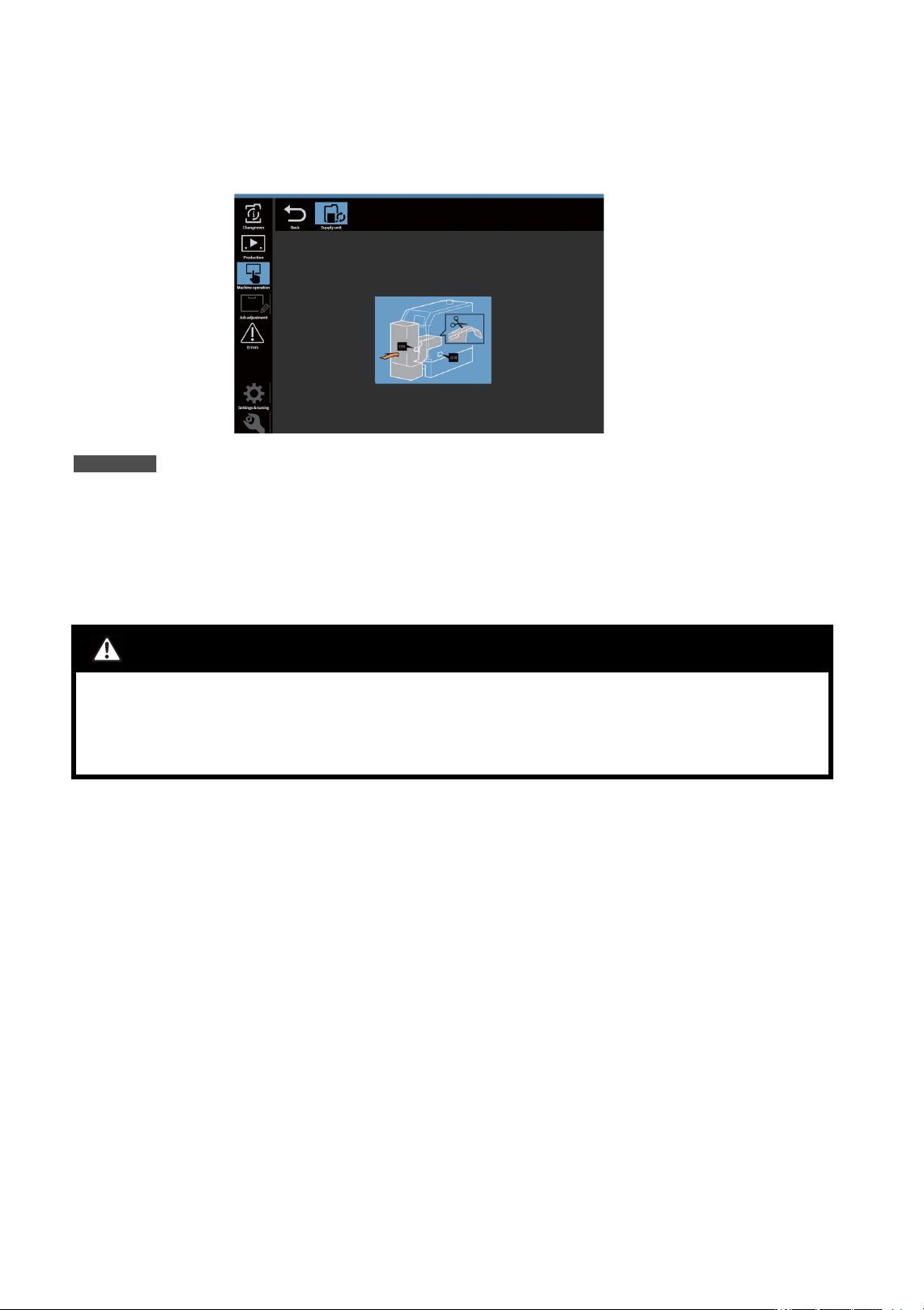

3.5.4 如何取出供料器箱
将 FMC 连接到机器上，然后取出供料器箱。
注意事项
操作时的注意事项如下所示。
• 在启用运转准备确认功能的机器上，当显示 [START] 按钮按下提示时，[READY ON] 按钮会闪烁。
请先按闪烁的 [READY ON] 按钮，然后再按 [START] 按钮。( 关于更多内容，请参考 “2.3.2 关于
运转准备确认和 [READY ON] 按钮 ”)
操作步骤
1. 显示供料单元的更换向导时，请选择 [ 机器操作 ]-[ 更换 ]-[ 供料单元 ]。
2. 请面向机器配置 FMC。
注意
• 在向机器连接 FMC 时，请确保 FMC 与机器之间没有人。否则可能发生身体卷进机器而受伤的危险。
• 在向机器连接 FMC 时，请勿将手伸入 FMC 与机器之间。否则有夹伤手的危险。
• 请不要站在 FMC 上。否则有可能摔倒受伤。
• 在移动供料器箱时，请勿将手伸入供料器箱与 FMC 中间。否则有夹伤手的危险。
48SYS-0168c
48SYS-0289
