2. 基本操作 SYS-NXTR-015S0 132 NXTR 系统手册 2. 请面向机器配置料盘单元。 3. 请左右两侧的滚轮 (2) 搭载到导轨的斜面 (1) 上，然后插入料盘单元。 4. 请将料盘单元插入机器内部，插入时请注意左右平衡。 备注 请插牢料盘单元并确认左右的落座传感器已感应。 48SYS-0147 48SYS-0148 1 2 48SYS-0149
SYS-NXTR-015S0 2. 基本操作
NXTR 系统手册
131
2.12.2 如何安装料盘单元 -RM/RMT
请对需要搭载料盘单元 -RM/RMT 的模组，执行以下的作业。
备注
首次向机器安装料盘单元 -RM/RMT 时，需要调节料盘单元 -RM/RMT 的水平度。此外，当机器的设置位置改变或地面条件改变时，料盘单
元 -RM/RMT 的高度可能与机器不匹配。出现这种情况时，请调节高度和水平度。关于详细内容，请参考 《安装手册》的 “3. 装机 ”。
注意事项
操作时的注意事项如下所示。
• 请勿在搭载盘装元件的状态下移动料盘单元。盘装元件有可能移位，料盘有可能从料盘单元中飞
出。
• 向机器搭载、取出料盘单元时，请勿撞击机器。机器有可能受损。
操作步骤
1. 在选择了 [ 机器操作 ]-[ 更换 ]-[ 供料单元 ] 的界面内显示出搭载料盘单元的指示。
警告
• 从机器上拆除料盘单元 -RM/RMT 后，请锁上脚轮。如果地面不平整，则与机器分离的料盘单元 -
RM/RMT 有可能突然移动并撞到人。
• 将料盘单元组装到机器前，请先确认料盘单元与机器中间没有其他操作人员。如果身体被料盘单元
与机器夹住，有可能导致重伤，严重者会导致死亡。
48SYS-0146c
2. 基本操作 SYS-NXTR-015S0
132 NXTR 系统手册
2. 请面向机器配置料盘单元。
3. 请左右两侧的滚轮 (2) 搭载到导轨的斜面 (1) 上，然后插入料盘单元。
4. 请将料盘单元插入机器内部，插入时请注意左右平衡。
备注
请插牢料盘单元并确认左右的落座传感器已感应。
48SYS-0147
48SYS-0148
1
2
48SYS-0149
SYS-NXTR-015S0 2. 基本操作
NXTR 系统手册
133

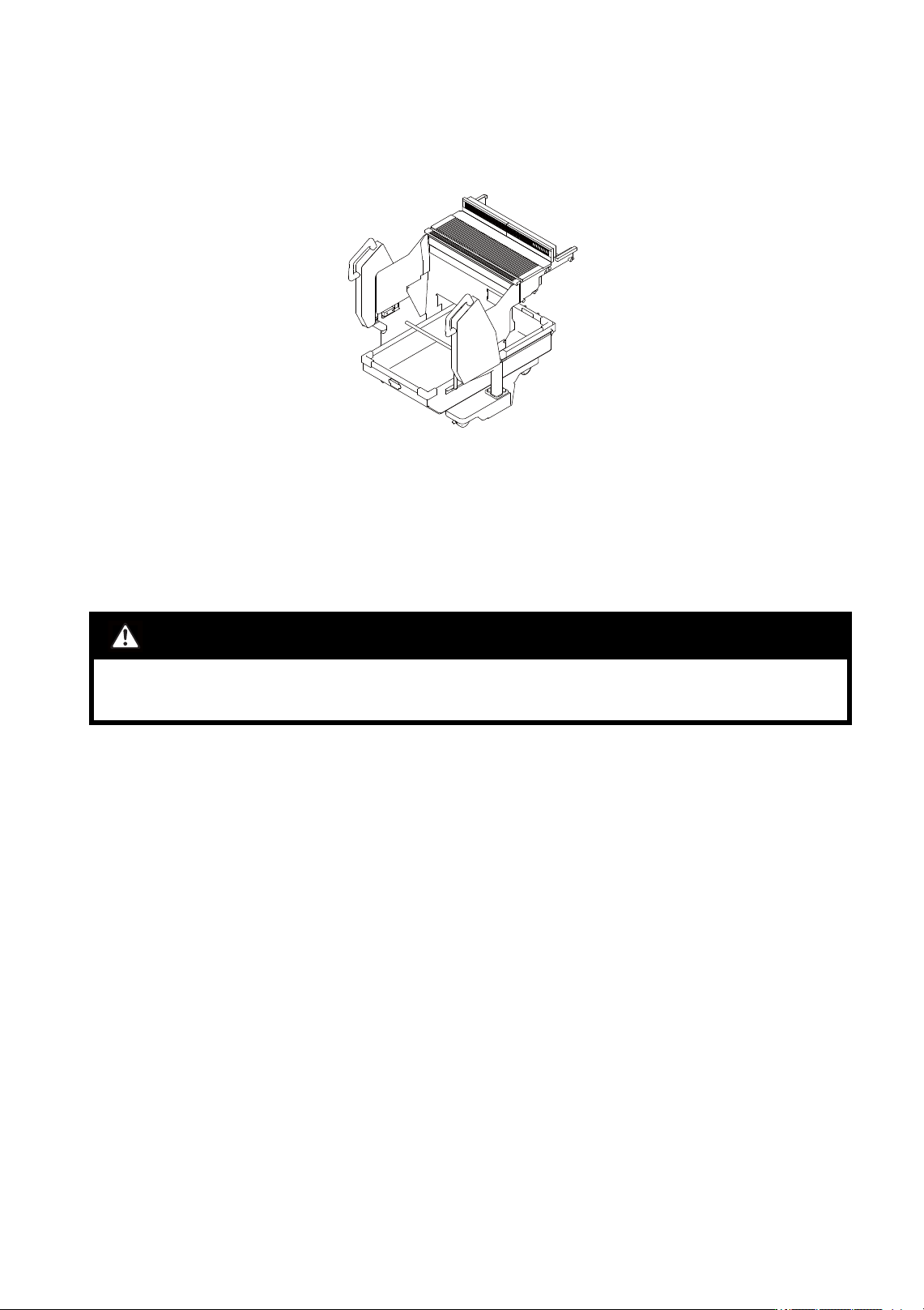

2.13 MFU-52/MFU-63 的拆除和安装
MFU 是用于搭载 FUJI 智能供料器的供料设备。本小节数介绍 MFU 的卸载与安装方法。
2.13.1 如何从模组拆除 MFU-52/MFU-63
请停止机器运转并执行以下操作。
注意事项
操作时的注意事项如下所示。
• 在启用运转准备确认功能的机器上，当显示 [START] 按钮按下提示时，[READY ON] 按钮会闪烁。
请先按闪烁的 [READY ON] 按钮，然后再按 [START] 按钮。( 关于更多内容，请参考 “2.3.2 关于
运转准备确认和 [READY ON] 按钮 ”)
注意
• 请勿爬到 MFU 上。有可能摔伤。
• 移动或更换 MFU 时，请注意不要被脚轮夹到脚。脚有可能受伤。
48SYS-0110a
