4. 生产时的作业 SYS-NXTR-015S0 238 NXTR 系统手册 4.3 补充编带元件 (S 型模组 ) 在生产过程中，发生料尽的模组将停止对元件进行吸取与贴装。请根据供料器的搭载向导将供料器搭载到模组上。 4.3.1 供料器搭载向导机器处于以下状态时，操作界面上将显示供料器配置向导。 • 启动生产时，未搭载 Job 所指定的供料器 • 生产过程中发生料尽备注在 A 型模组的缓存站或其他机器的闲置站位上搭载供料…

SYS-NXTR-015S0 4. 生产时的作业

NXTR 系统手册

237

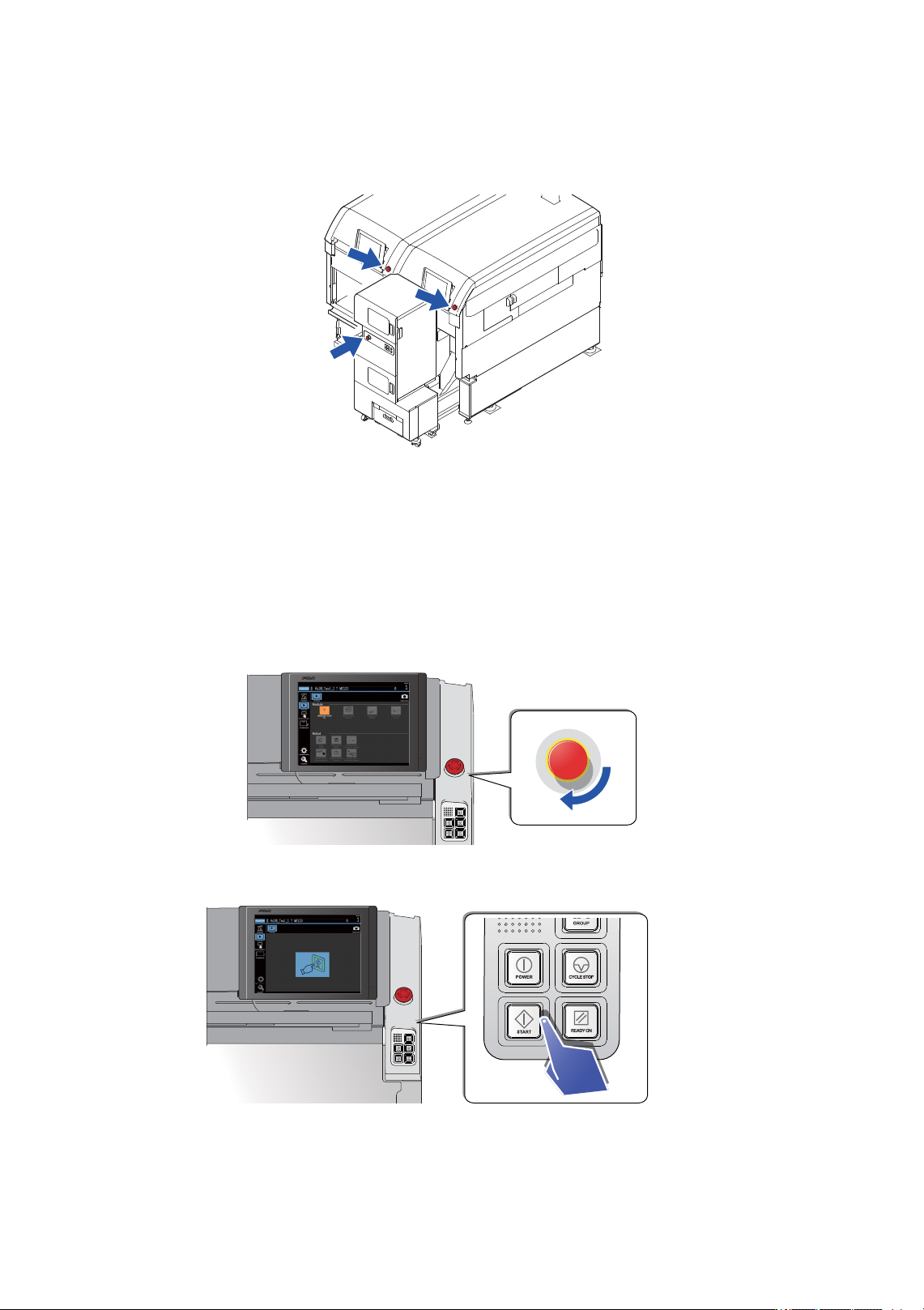

4.2.6 如何紧急停止

如果生产期间发生紧急状况，请按上述任何 1 个设备的紧急停止按钮。机器将立即停止运转。

如果按下的是智能加载车与接驳机的紧急停止按钮，则只有相应的设备单独停止运转。

4.2.7 如何从紧急停止状态重新开始生产

请确认造成紧急停止的原因已被消除，然后在执行以下操作。

1. 请顺时针旋转紧急停止按钮，解除锁定。

2. 请点击 [START] 按钮。

48SYS-0050a

48SYS-0051a

48SYS-0048b

4. 生产时的作业 SYS-NXTR-015S0

238 NXTR 系统手册

4.3 补充编带元件 (S 型模组 )

在生产过程中，发生料尽的模组将停止对元件进行吸取与贴装。请根据供料器的搭载向导将供料器搭载到

模组上。

4.3.1 供料器搭载向导

机器处于以下状态时，操作界面上将显示供料器配置向导。

• 启动生产时，未搭载 Job 所指定的供料器

• 生产过程中发生料尽

备注

在 A 型模组的缓存站或其他机器的闲置站位上搭载供料器后，供料器搭载向导消失。

另外，最初屏幕显示内会出现向导，但是选择子菜单的 [ 供料器一览 ] 后，便切换为一览显示。

屏幕显示

1 需要搭载供料器的站位的信息。

显示站位、料尽预告时间、料带种类以及供料器种类。

2 供料器的搭载状态。

1 到 65 的数字表示站位号。( 根据供料单元的种类，显示的站位数不一样 )

有红色标记的站位需要配置供料器。完成配置后，红色标记变为绿色。

48SYS-0187d

SYS-NXTR-015S0 4. 生产时的作业

NXTR 系统手册

239

一览显示

返回向导页面时，请选择子菜单的 [ 生产界面 ]。

1 需要搭载供料器的站位信息。

显示站位号、料尽预告时间、料带种类以及供料器种类。

2 供料器的搭载状态。

1 到 65 的数字表示站位号。( 根据供料单元的种类，显示的站位数不一样 )

显示为红色的站位上需要搭载供料器。搭载供料器后，站位由红色变成绿色。

48SYS-0520a
