13. 问题解答 SYS-NXTR-015S0
544 NXTR 系统手册
• SunErrorCode 的结尾是 “2”：错误发生在 Y1 轴上
• SunErrorCode 的结尾是 “3”：错误发生在 Y2 轴上
2. 请确认是否可接触已错误停止的供料器。如果在该供料器附近搭载有其他供料器，则无法接触。
3. 之后，以下情况的处理步骤有所不同。
• 可以接触错误停止的供料器时
• 不可以接触错误停止的供料器时
48SYS-0741
1
Y1 Y2
234
48-SYS-0737
SYS-NXTR-015S0 13. 问题解答
NXTR 系统手册
545
13.7.3 可以接触错误停止的供料器时
请按照以下步骤进行作业。
ሼሯ䊗בᯏಞ〱ޛבᯏಞжם
ᱥ㜳ᇂᡆሼሯ䊗בᯏಞᆿ㻻൞בᯏಞѣⲺ֒ѐϋ
Ჰ㜳ࣖ䖳䖜Ⲻ㴸呙ಞ呙ଃڒ↘Ҽϋ
ሼᲰ㜳ࣖ䖳䖜Ⲻ㍝ಞ᧞ޛᲰ㜳ࣖ䖳䖜жםࡦ㴸呙ಞ
呙ଃڒ↘
ᇂᡆ֒ѐ
ሼבᯏಞ〱ޛᲰ㜳ࣖ䖳䖜жם᭬ᆎ
〱ࣞࡦ㴸呙ಞ呙ଃڒ↘
Ӂݾ࠰〱ࣞࢃᯯ䱺䘇Ⲻבᯏಞ
ሼᲰ㜳ࣖ䖳䖜〱ࡦެԌㄏփࢃ
ሼבᯏಞ〱ޛבᯏಞжם
<HV 1R
1R
<HV
൞ᬃ֒⮂䶘рᶴᔶሯ䊗בᯏಞⲺ㍝ಞ
13. 问题解答 SYS-NXTR-015S0
546 NXTR 系统手册
步骤

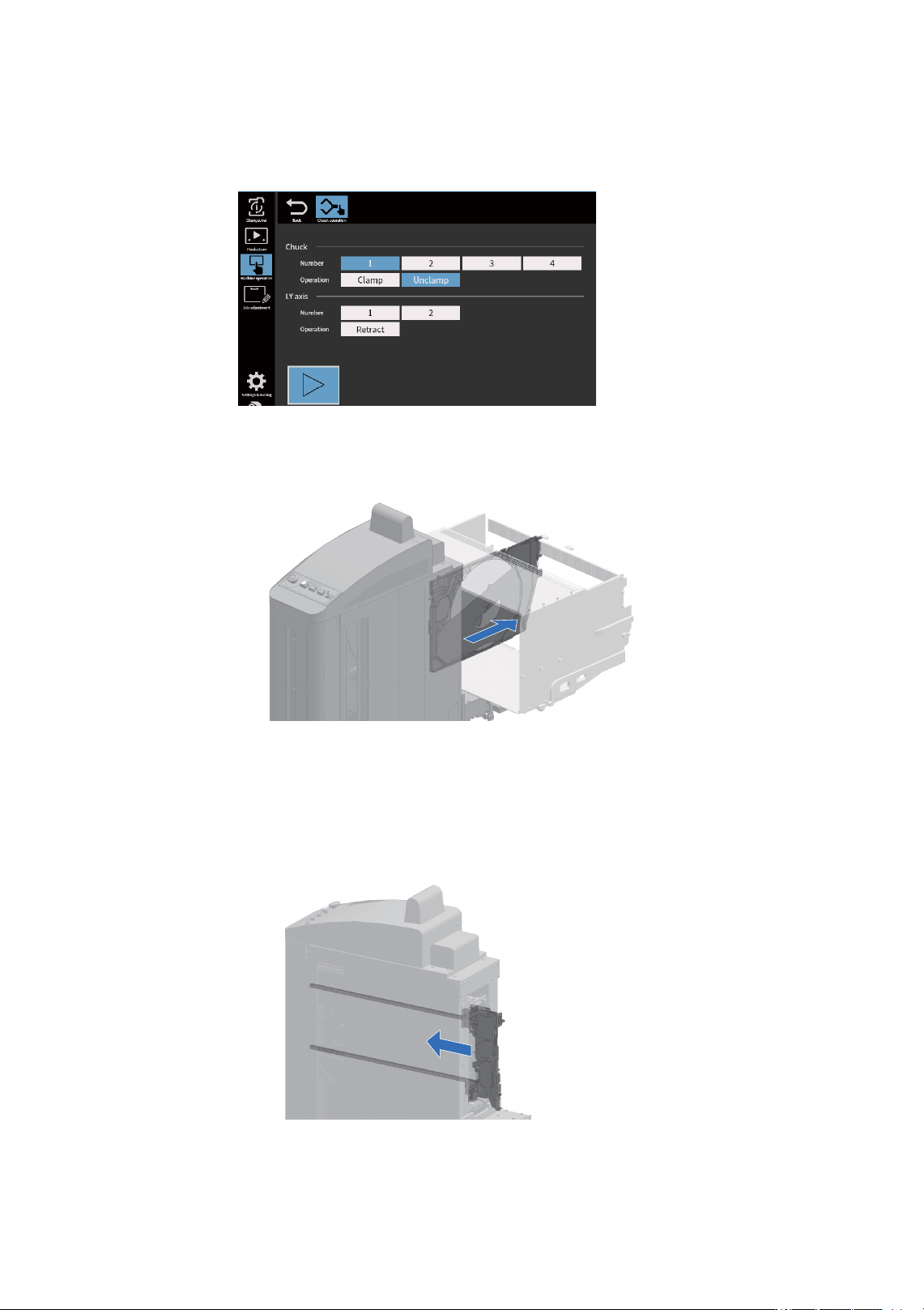

1. 请在操作界面上松开错误停止的供料器的夹紧器。
• 界面操作的详细内容请参考 《NXTR 系统手册》的 “5. 机器操作的各种指令 ”。
2. 请将对象供料器移入供料器箱。
3. 请确认对象供料器已安装在供料器箱中。
• 如果对象供料器未正确安装在供料器箱中，则将其安装在智能加载车中。请从步骤 6 继续作业。
4. 请确认智能加载车的蜂鸣器鸣响已经停止。
• 如果蜂鸣器继续鸣响，请将夹紧器向智能加载车一侧推入。
5. 如果蜂鸣器鸣响停止，则作业结束。请进行返回后的检查作业。
如果在步骤 3. 中无法在供料器箱中安装对象供料器，请继续进行以下作业。
