13. 问题解答 SYS-NXTR-015S0 514 NXTR 系统手册 13.3.2 更换 CPU 箱和安装机器应用软件 本章节主要说明 CPU 箱的更换步骤。 CFast 卡使用新 CPU 箱附带的 CFast 卡。 1. 请将相邻的模组拉出。如果模组上装有侧盖，则请拆除侧盖 。 2. 请拆除 CPU 箱的保护盖。 3. 请先将防静电腕带的连接端子接入基座背后的地线连接口 (EARTH BONDING POINT)， 然后再将腕 …
SYS-NXTR-015S0 13. 问题解答
NXTR 系统手册
513
13.3 CFast 卡、SD 卡损坏时
如果 CPU 箱内 CFast 卡或 SD 卡损坏，则机器无法正常启动。
尝试用 “EmergencyInstaller” 使机器恢复正常但仍无法启动机器时，请用 “cfRepair” 来修复 CFast
卡。 请根据错误编码来判断有问题的是 CFast 卡还是 SD 卡。
另外，如果更换 CPU 箱时使用新 CPU 箱附带的 CFast 卡，或者将主 CPU 电路板上的 CFast 卡更换为新
CFast 卡，则需要用 cfRepair 向 CFast 卡写入信息。
备注
• “cfRepair” 是刻录在软件 DVD 内的一种工具。
• 请从本公司购买新的 CFast 卡。
13.3.1 准备工作
请事前进行以下准备工作。
1. 请准备存放软件的 DVD。必须与机器内安装软件的版本一致。
2. 修复 CFast卡时，请记录操作界面的[功能设置、调整]菜单内的设置内容。 完成作业后需要重新设置。
13. 问题解答 SYS-NXTR-015S0
514 NXTR 系统手册
13.3.2 更换 CPU 箱和安装机器应用软件
本章节主要说明 CPU 箱的更换步骤。CFast 卡使用新 CPU 箱附带的 CFast 卡。

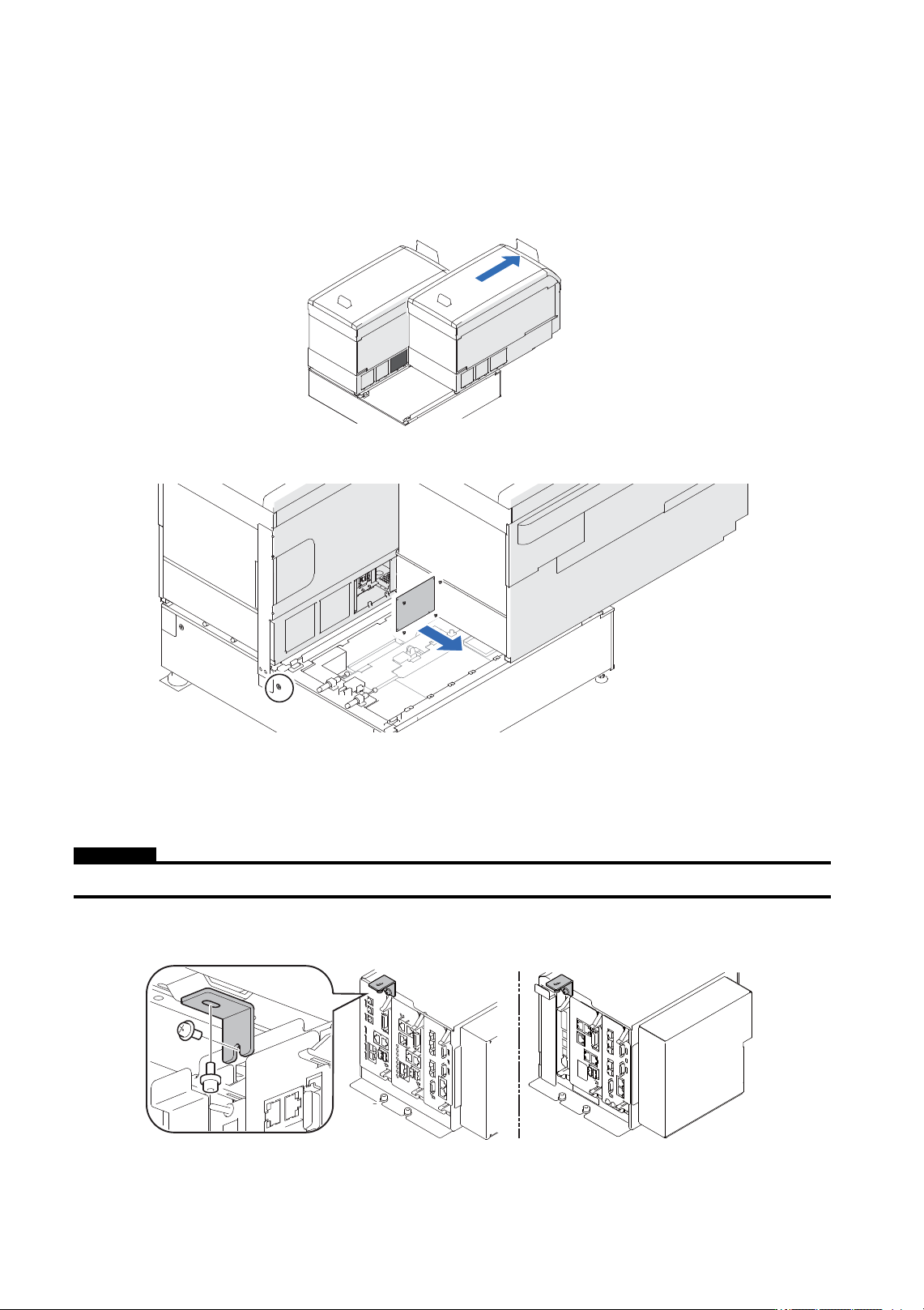

1. 请将相邻的模组拉出。如果模组上装有侧盖，则请拆除侧盖。
2. 请拆除 CPU 箱的保护盖。
3. 请先将防静电腕带的连接端子接入基座背后的地线连接口 (EARTH BONDING POINT)，然后再将腕
带套到手腕上。
4. 请拔掉连接在 CPU 箱上的所有插头。
注意
插拔线缆时，请手捏插头而非直接拉扯线缆。
5. 请拆除用于固定 CPU 箱的支架。
48SYS-0468
48SYS-0470
48SYS-0471a
SYS-NXTR-015S0 13. 问题解答
NXTR 系统手册
515

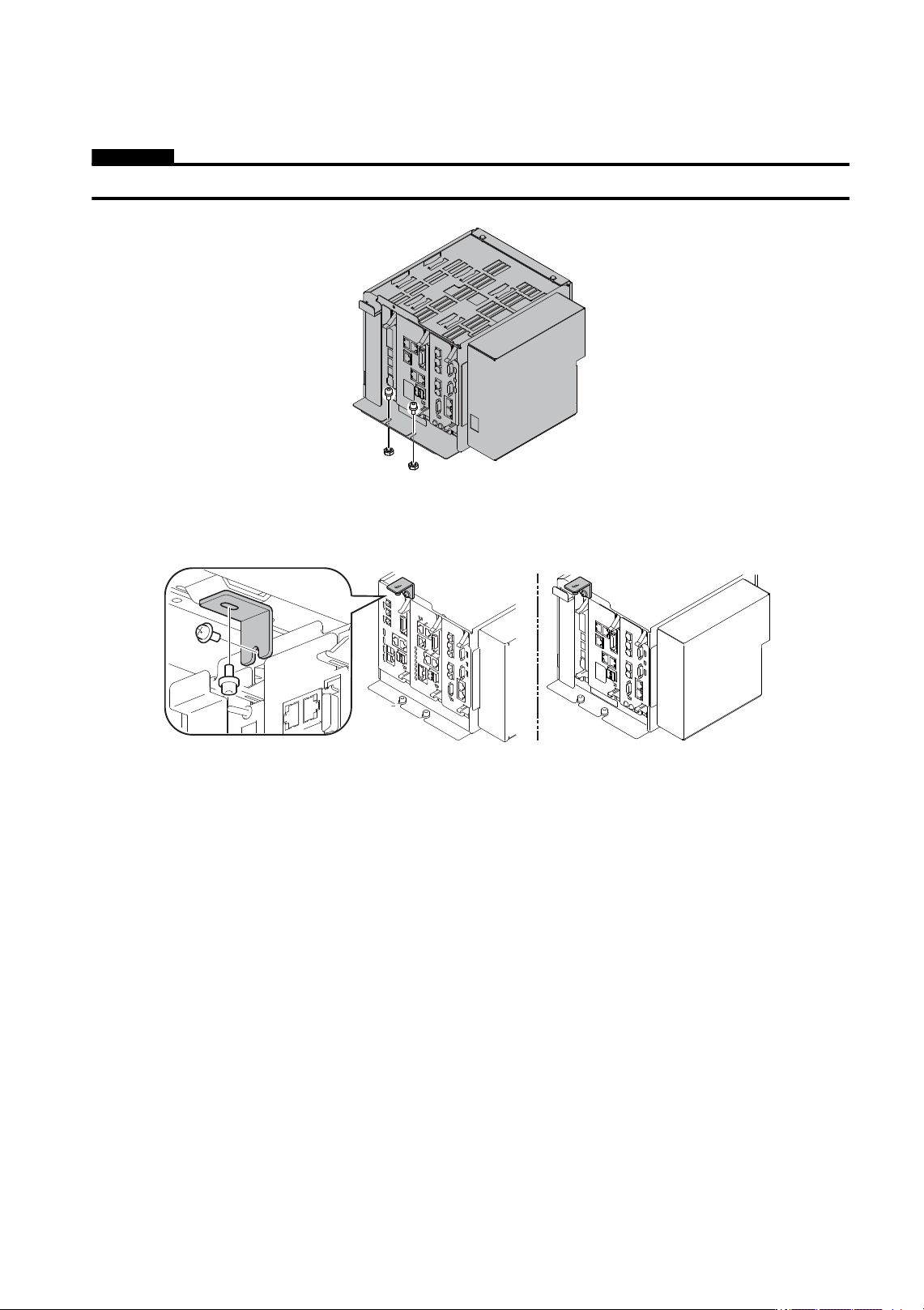

6. 请拆除 CPU 箱 ( 需拆除 2 根螺栓 )。
注意
拆除螺栓时，请保管好螺母，以免遗失。
7. 请将新 CPU 箱装入模组。( 螺栓的紧固扭矩：7.84Nm)
8. 请安装用于固定 CPU 箱的支架。( 螺丝的紧固扭矩：1.65Nm、螺栓的紧固扭矩：3.92Nm)
9. 请用 “cfRepair” 安装机器应用软件。( 参考 "13.3.3 主 CPU 板的 CFast 卡的修复 ")
10. 请将机器恢复原样。
a. 请将模组下方的盖板装回模组。( 螺丝的紧固扭矩：1.65Nm)
b. 请将模组和基座组合到一起。
CPU 箱的更换作业到此为止。之后，请通过下面的操作清除机器的 SRAM。
• 请一边同时按住操作面板上的 [READY ON] 和 [GROUP] 按钮，一边打开主开关。
48MEC-0643
48SYS-0471a
