SYS-NXTR-015S0 4. 生产时的作业
NXTR 系统手册
233
4.2.3 从暂时停止状态重新开始生产的方法

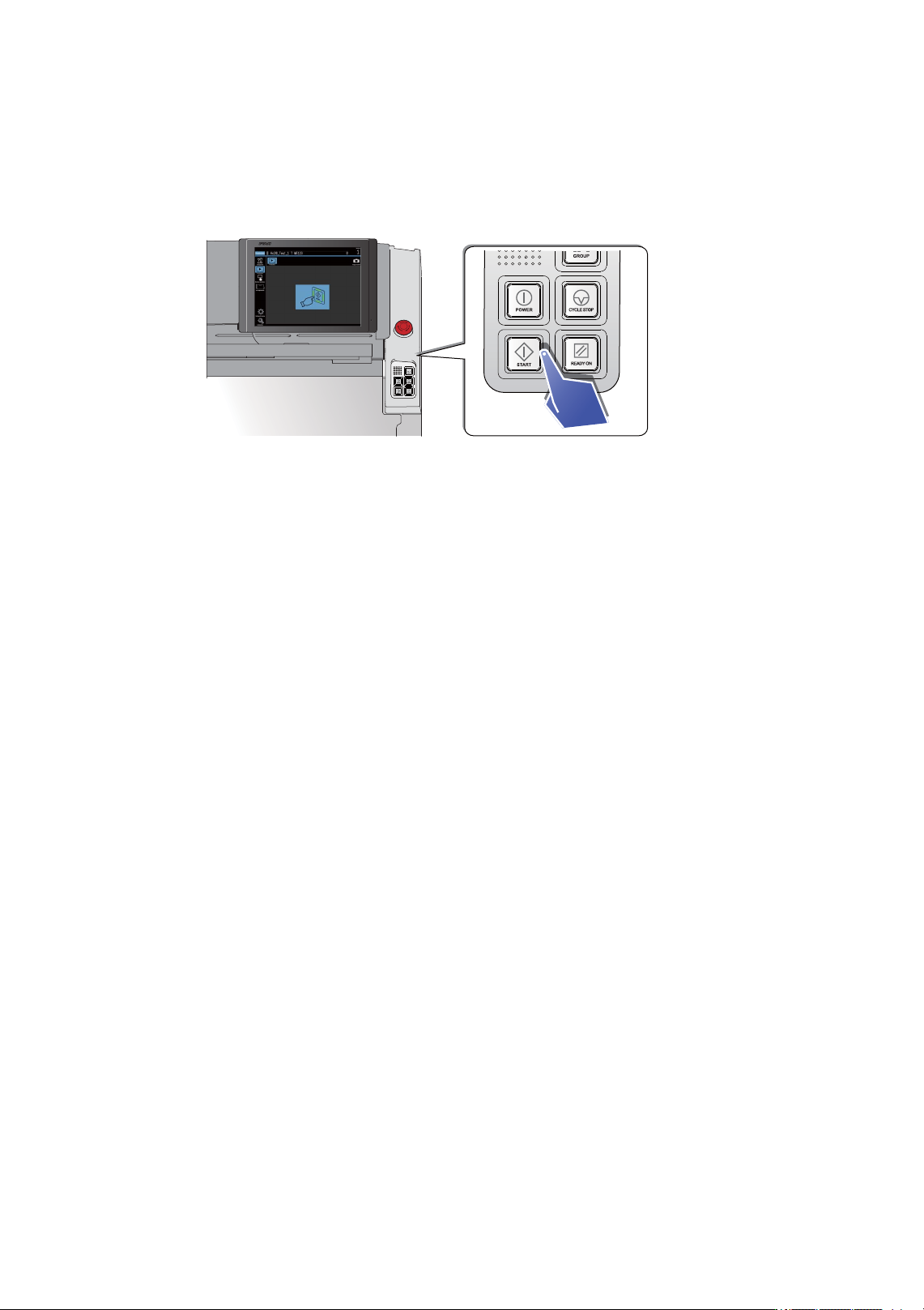

点击 [CYCLE STOP] 按键使机器停止运转后，显示出开始等待界面。
1. 请点击 [START] 按钮。将从停止时的下一个生产顺序开始生产。
48SYS-0048b
4. 生产时的作业 SYS-NXTR-015S0
234 NXTR 系统手册
4.2.4 如何在出板后使机器停机 ( 出板运转 )
只要在生产过程中点击 [ 出板运转 ] 键，就会在所有模组都生产完电路板并传送到后工序后停机。
• 所有模组内都没有电路板的状态。
• 将吸嘴返还到吸嘴置放台。
• 将支撑销返还到销座。
注意
• 由于会返还吸嘴和支撑销，所以开始下一次生产需要一定的时间。
• 如果不返还吸嘴和支撑销，则请先停止向前工序传板并让所有模组变成待板状态，然后再按住 [GROUP] 按钮的同时按下
[CYCLESTOP] 按钮。
1. 请在生产过程中点击第一个模组上的 [ 出板运转 ] 键。
注意
如果在第一个模组以外的模组上点击按键，则前工序的模组不会停止生产。
48SYS-0794-S
SYS-NXTR-015S0 4. 生产时的作业
NXTR 系统手册
235
• 在出板运转过程中，[ 出板运转 ] 键将显示为被选状态，且在常驻状态区会显示出板运转中图标。
备注
如果在显示了出板运转中图标的模组上再次点击 [ 出板运转 ] 键的话，则会取消出板运转并回到通常的生产模式。
• 将电路板传送到后工序后，模组会停机且界面变成等待开始界面。接着，下一个模组将执行出板运
转。
备注
如果是 2R 模组，则在两个机械手都完成生产后再停机。
所有模组都完成出板运转后，所有模组的界面都将变成等待开始的界面。
48SYS-0795-S
