SYS-NXTR-015S0 2. 基本操作 NXTR 系统手册 135 6. 操作界面上显示出请搭载 Job 所指定的供料单元的向导。 48SYS-0290b
2. 基本操作 SYS-NXTR-015S0
134 NXTR 系统手册
操作步骤
1. 机器正在运转时，请先停止机器运转。
2. 请选择 [ 机器操作 ]-[ 更换 ]-[ 供料单元 ]。
3. 请点击 [START] 按键。MFU 被解锁。
4. 请撤回 MFU，并从机器上卸载下来。
5. 为了防止 MFU 不小心移动，请锁住脚轮。
48SYS-0279b
48SYS-0140c
48SYS-0107a
SYS-NXTR-015S0 2. 基本操作
NXTR 系统手册
135

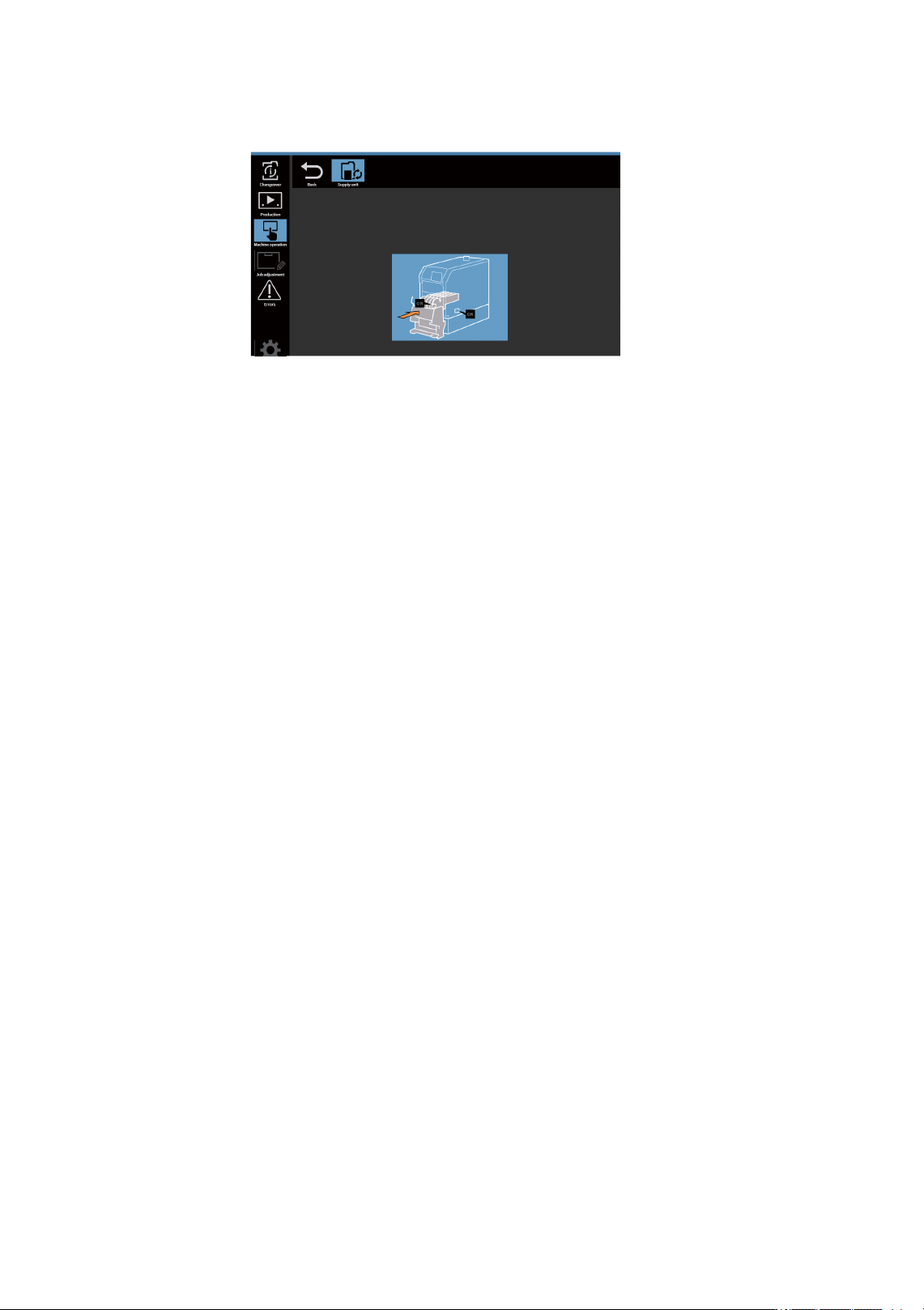

6. 操作界面上显示出请搭载 Job 所指定的供料单元的向导。
48SYS-0290b
2. 基本操作 SYS-NXTR-015S0
136 NXTR 系统手册
2.13.2 如何将 MFU-52/MFU-63 安装到模组上
对于需要安装 MFU 的模组，请进行以下操作。
备注
第一次向机器搭载 MFU 时，需要调试 MFU 的高度。此外，在改变机器摆放位置等时，由于地面平整度不同，MFU 的高度有可能不适合机器
的高度。此时请调节 MFU 高度。具体操作请参看安装手册的 「3. 安装」。
注意事项
操作时的注意事项如下所示。
操作步骤
1. 在选择了 [ 机器操作 ]-[ 更换指令 ]-[ 供料单元 ] 的界面内显示出搭载 MFU 的提示。
2. 请将 MFU 移至机器前方。
注意
• 向机器搭载 MFU 时，请保证 MFU 与机器的缝隙内没有人。如果身体被卷进机器，可能会导致受伤。
• 将 MFU 与机器组合到一起时，请不要将手伸入 MFU 与机器之间。有可能夹伤手指
• 请勿爬到 MFU 上。有可能摔伤。
• 移动或更换 MFU 时，请注意不要被脚轮夹到脚。脚有可能受伤。
48SYS-0290b
48SYS-0108a
