13.2.4 CFast 卡的更换与机器应用软件的安装置
本章节主要说明 CFast 卡的更换步骤和更换后的机器应用软件的安装步骤。CFast 卡使用在其他 CPU 箱中
使用过的旧卡。
将新 CFast 卡安装到 CPU 箱时，请完成以下作业。
• 通过 cfRepair 写入 CFast 卡 ( 参考 "13.3 CFast 卡、SD 卡损坏时 ")
1. 请拉出旁边的模组。如果模组上装有侧板，请先拆掉侧板。
2. 请取出 CPU 箱的保护罩。
3. 请将防静电腕带的连接端子连接到基座背面的零线端口 (EARTH BONDING POINT)，然后将腕带系
在手腕上。
4. 请拔掉连接在 CPU 箱上所有的插件。
注意
捏住插件插拔连接电缆，请勿拉扯电缆。
48SYS-0468
48SYS-0470
SYS-NXTR-015S0 13. 问题解答
NXTR 系统手册
505
5. 从 CPU 箱取出 CFast 卡。
a. 请卸下 2 颗用于固定主 CPU 板的螺丝。
b. 请扳开锁柄，拉出主 CPU 板。
c. 请拧松螺丝，旋转固定锁片并取出 CFast 卡。
6. 请在 CPU 箱内安装 CFast 卡。
a. 请将新 CFast 卡插入 CPU 箱。
48SYS-0462a
48SYS-0463
48MEC-0568
13. 问题解答 SYS-NXTR-015S0
506 NXTR 系统手册

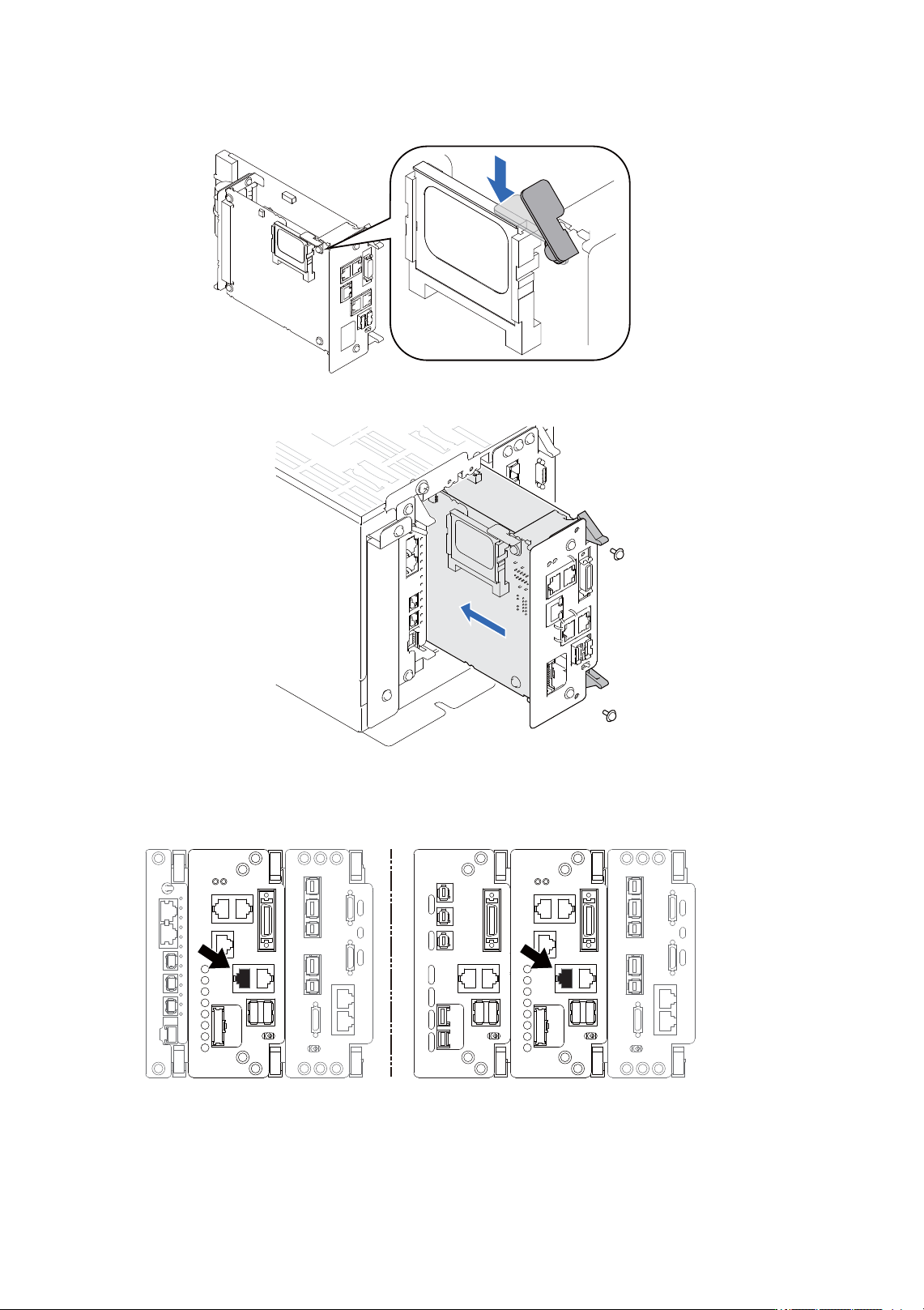

b. 请向下按固定柄，取出 CFast 卡。
c. 请插入主 CPU 板并用螺丝固定。( 螺丝的紧固扭矩：0.69Nm）
7. 请准备以太网交叉电缆。电缆长度必须足够连接机器与计算机。
8. 请用事先备好的电缆连接 CPU 箱与计算机。
9. 请将计算机的 IP 地址变更为 “169.254.0.200”。
48SYS-0472
48SYS-0473
48SYS-0454a
