3.5.4 如何取出供料器箱
将 FMC 连接到机器上，然后取出供料器箱。
注意事项
操作时的注意事项如下所示。
• 在启用运转准备确认功能的机器上，当显示 [START] 按钮按下提示时，[READY ON] 按钮会闪烁。
请先按闪烁的 [READY ON] 按钮，然后再按 [START] 按钮。( 关于更多内容，请参考 “2.3.2 关于
运转准备确认和 [READY ON] 按钮 ”)
操作步骤
1. 显示供料单元的更换向导时，请选择 [ 机器操作 ]-[ 更换 ]-[ 供料单元 ]。
2. 请面向机器配置 FMC。
注意
• 在向机器连接 FMC 时，请确保 FMC 与机器之间没有人。否则可能发生身体卷进机器而受伤的危险。
• 在向机器连接 FMC 时，请勿将手伸入 FMC 与机器之间。否则有夹伤手的危险。
• 请不要站在 FMC 上。否则有可能摔倒受伤。
• 在移动供料器箱时，请勿将手伸入供料器箱与 FMC 中间。否则有夹伤手的危险。
48SYS-0168c
48SYS-0289
SYS-NXTR-015S0 3. 生产的准备
NXTR 系统手册
177

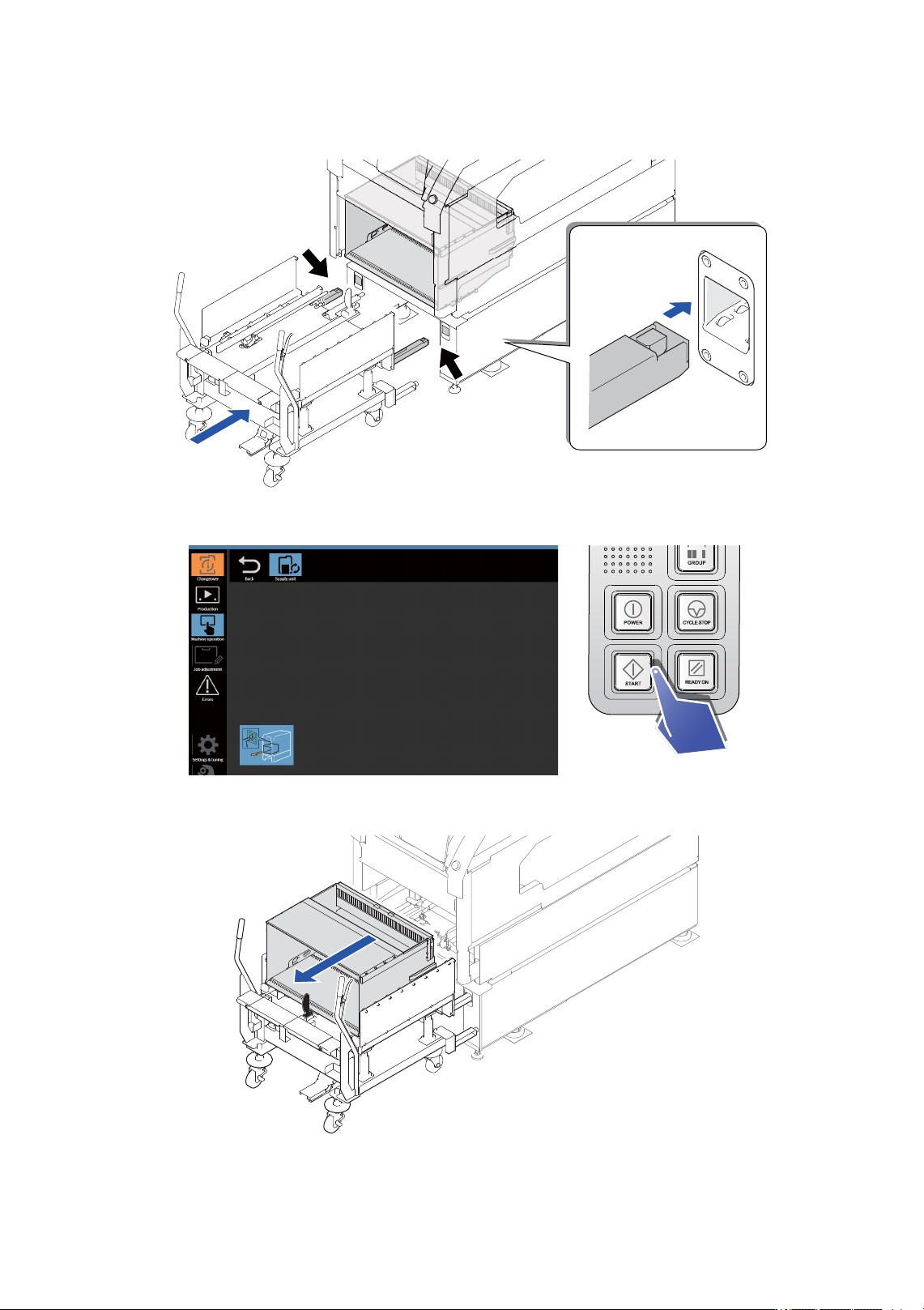

3. 请平缓向前推 FMC，将导轨插入基座的开口位置。FMC 与基座连接后，导轨被夹紧。
4. 请点击 [START] 按键。供料器箱被松开。
5. 请将手柄拉到面前，向 FMC 搭载供料器箱。
48SYS-0100
48SYS-0167c
48SYS-0102
3. 生产的准备 SYS-NXTR-015S0
178 NXTR 系统手册

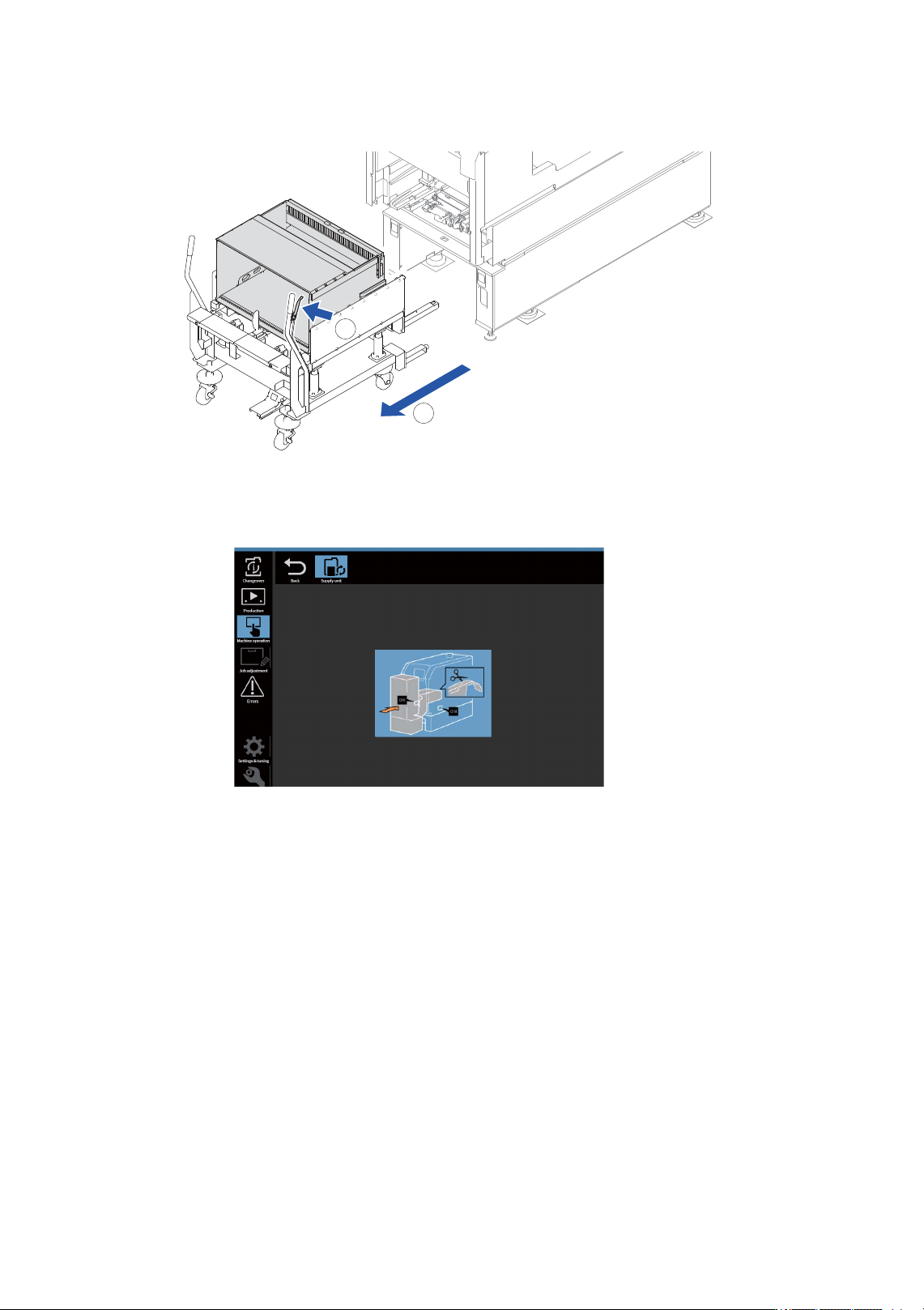

6. 请握住两侧手柄向外拉出 FMC。
7. 请锁住脚轮，以防 MFC 突然移动。
8. 操作界面上显示出请搭载 Job 所指定的供料单元的向导。
48SYS-0103
1
2
48SYS-0288c
