SYS-NXTR-015S0 2. 基本操作 NXTR 系统手册 109 5. 请握紧锁柄并平缓地将模组向外拉出。 6. 显示贴装工作头的更换指示。 7. 请拔出插头。 48SYS-0025 48SYS-0133c 48SYS-0029 1 2
2. 基本操作 SYS-NXTR-015S0
108 NXTR 系统手册
2.9.2 如何拆除工作头
请停止机器运转并执行以下操作。
1. 机器正在运转时，请先停止机器运转。

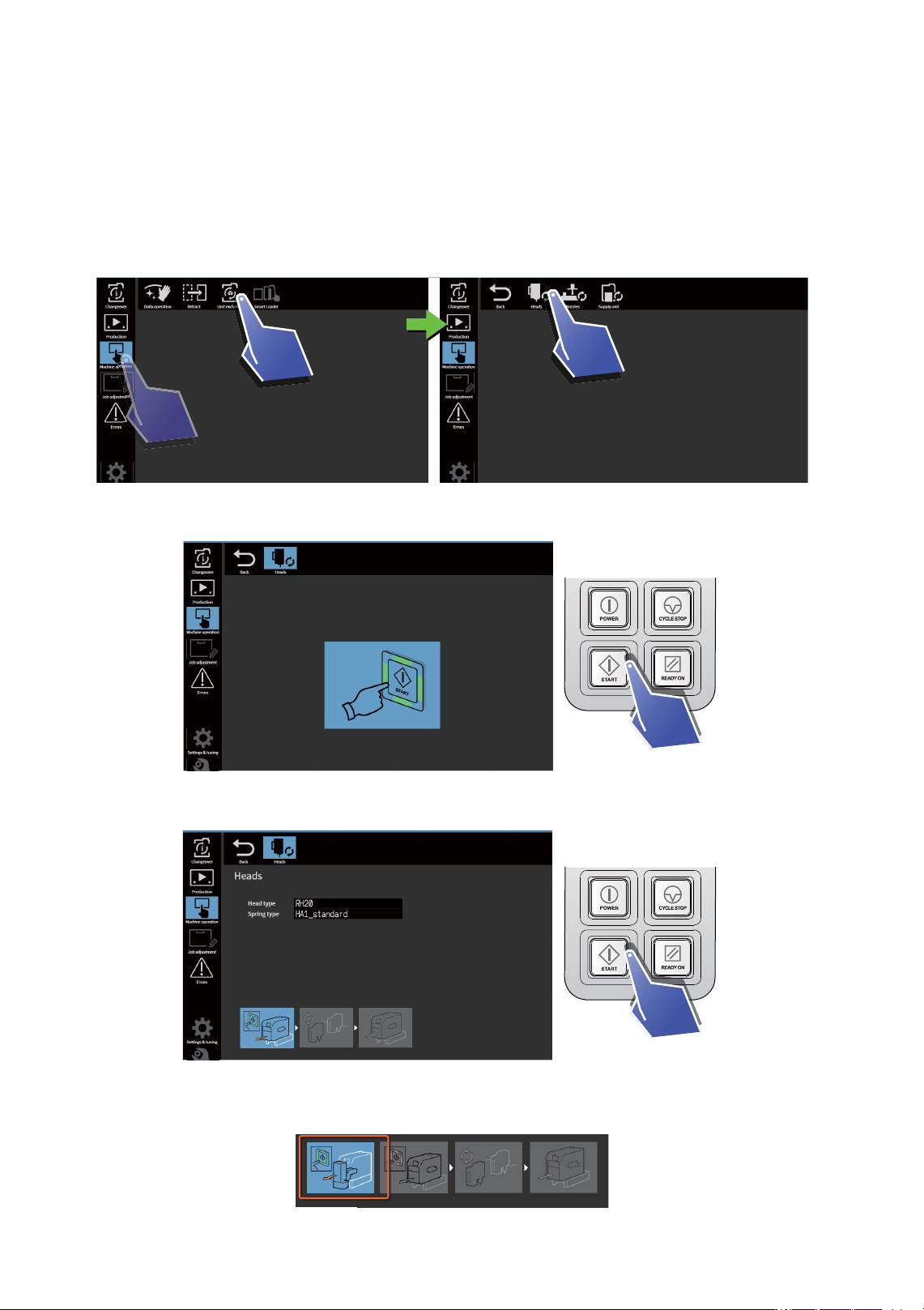

2. 请选择 [ 机器操作 ]-[ 更换 ]-[ 工作头 ]。
3. 请点击 [START] 按钮。贴装工作头移动到更换位置。
4. 请点击 [START] 按钮。模组被松开。
• 搭载料盘单元的模组上显示取出料盘单元的向导。请点击 [START] 按键取出料盘单元，然后松开模
组。
48SYS-0203c
48SYS-0202c
48SYS-0201c
48SYS-0154
SYS-NXTR-015S0 2. 基本操作
NXTR 系统手册
109

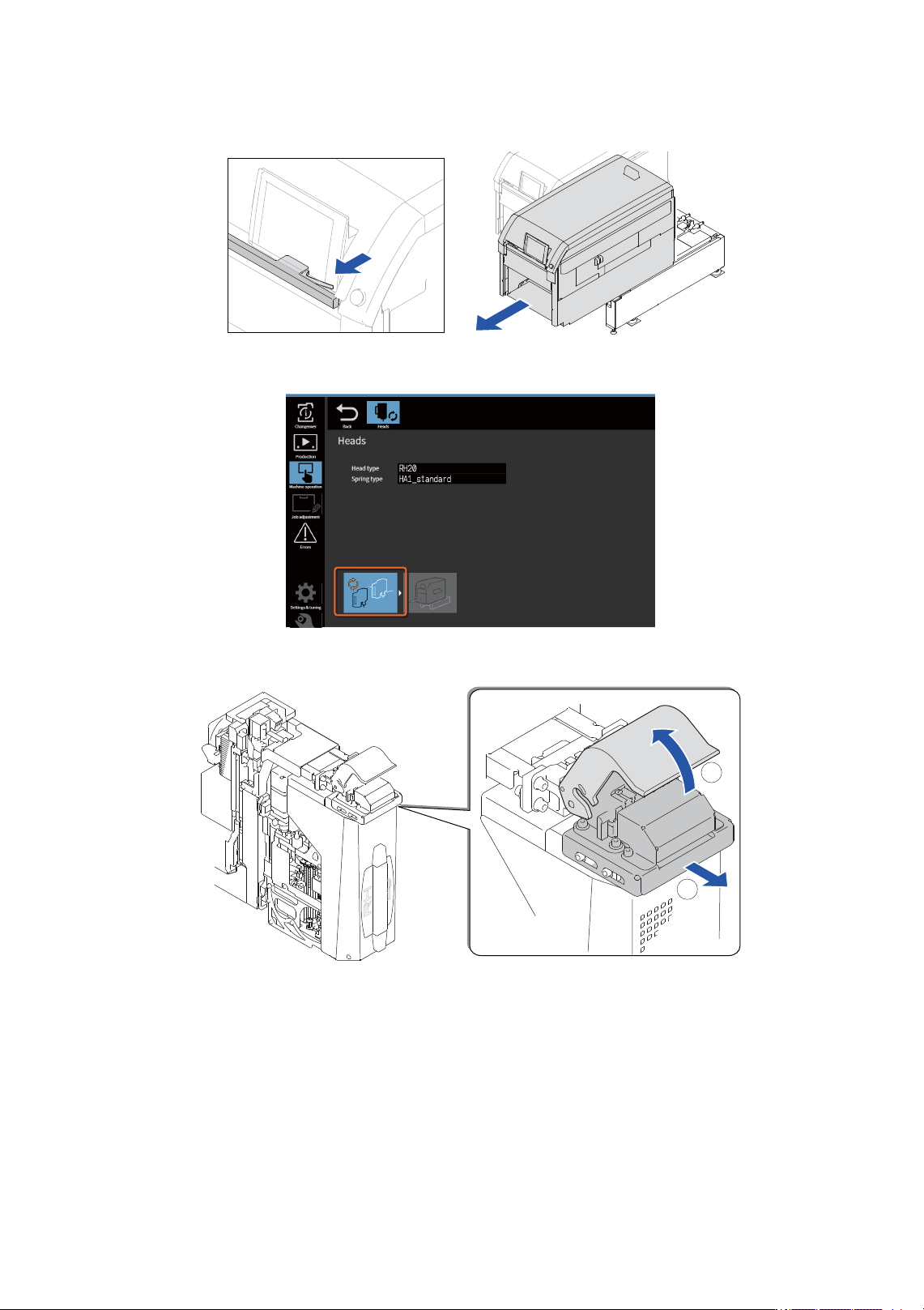

5. 请握紧锁柄并平缓地将模组向外拉出。
6. 显示贴装工作头的更换指示。
7. 请拔出插头。
48SYS-0025
48SYS-0133c
48SYS-0029
1
2
2. 基本操作 SYS-NXTR-015S0
110 NXTR 系统手册

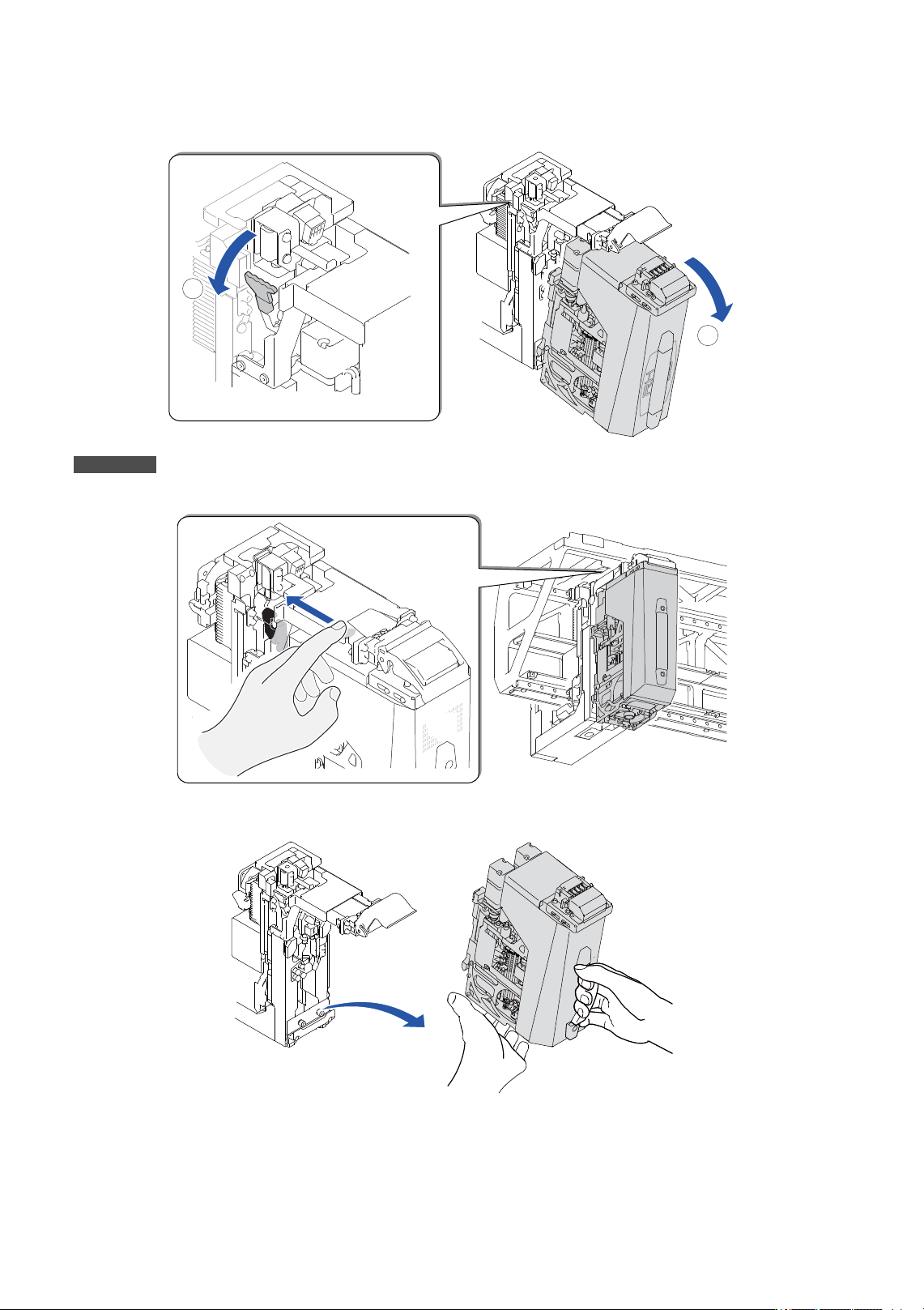

8. 请拉开工作头锁柄，使工作头向外倾斜。
备注
锁柄位置不明时，请将手指抵住插件上面并向内滑动。用手指可确定锁柄位置。
9. 请取出工作头。
48SYS-0030
2
1
48SYS-0479
48SYS-0031
