贴装补正使用设置
APAM 套件损坏时，无法进行 APAM 测定。不进行 APAM 补正而临时生产时，则请完成以下设置。
• APAM 补正：选择 [ 不使用 ]
之后，返回到生产画面开始生产。机器会执行 “auto final offset” 后再进行生产。
请注意，完成以下操作后，APAM 补正设置将变回 “ 使用 ”。。进行 APAM 测定，或 APAM 套件未恢复
时，请再次设置为 “ 不使用 ”。
支持 “auto final offset” 测定的配置如下所示。
模组上的工作头换成了新工作头时。
在操作面板上依次点击了 [ 功能设置、调整 ] - [ 自我诊断 ] - [ 清除校正数据 ]，然后在 [ 指定重新
测定校正 ] 项内选择 [ 测定 ] 时。
在操作界面的 [ 固有值调整 ]-[PAM] 菜单中选择了 [APAM 精度测定 ] 或 [APAM 精度确认 ] 时。
工作头类型 治具吸嘴 相机类型 光的颜色 支持
RH28 2AGKNX0004xx
PC01
红色 支持
蓝色 -
PC01SL
红色 -
蓝色 -
RH20 2AHEHJ0053xx
PC01
红色 支持
蓝色 -
PC01SL
红色 -
蓝色 -
RH08 2AHENB0016xx
PC01
红色 支持
蓝色 -
PC01SL
红色 -
蓝色 -
RH01/RH02 2AHENC0002xx
PC01
红色 支持
蓝色 -
PC01SL
红色 -
蓝色 -
SYS-NXTR-015S0 8. 功能设置、调整的各指令
NXTR 系统手册
425
识别临时生产的电路板的方法。
如果 AOI 检查时出现报错，则可以通过以下步骤来识别执行 “auto final offset” 测定后生产的电路板。
1. 请在Line Console上调出[机器事件日志]。请通过[OperationLog]项目确认将APAM补正设置为“不
使用”的时间。
2. 请通过Nexim的Profiler功能确认电路板的[生产开始日期]和[生产结束日期]与上述设置时间进行比
较，就可以找出临时生产的电路板。
8. 功能设置、调整的各指令 SYS-NXTR-015S0
426 NXTR 系统手册
8.7.5 运板
介绍选择 [ 运板 ] 分类时的相关设置。

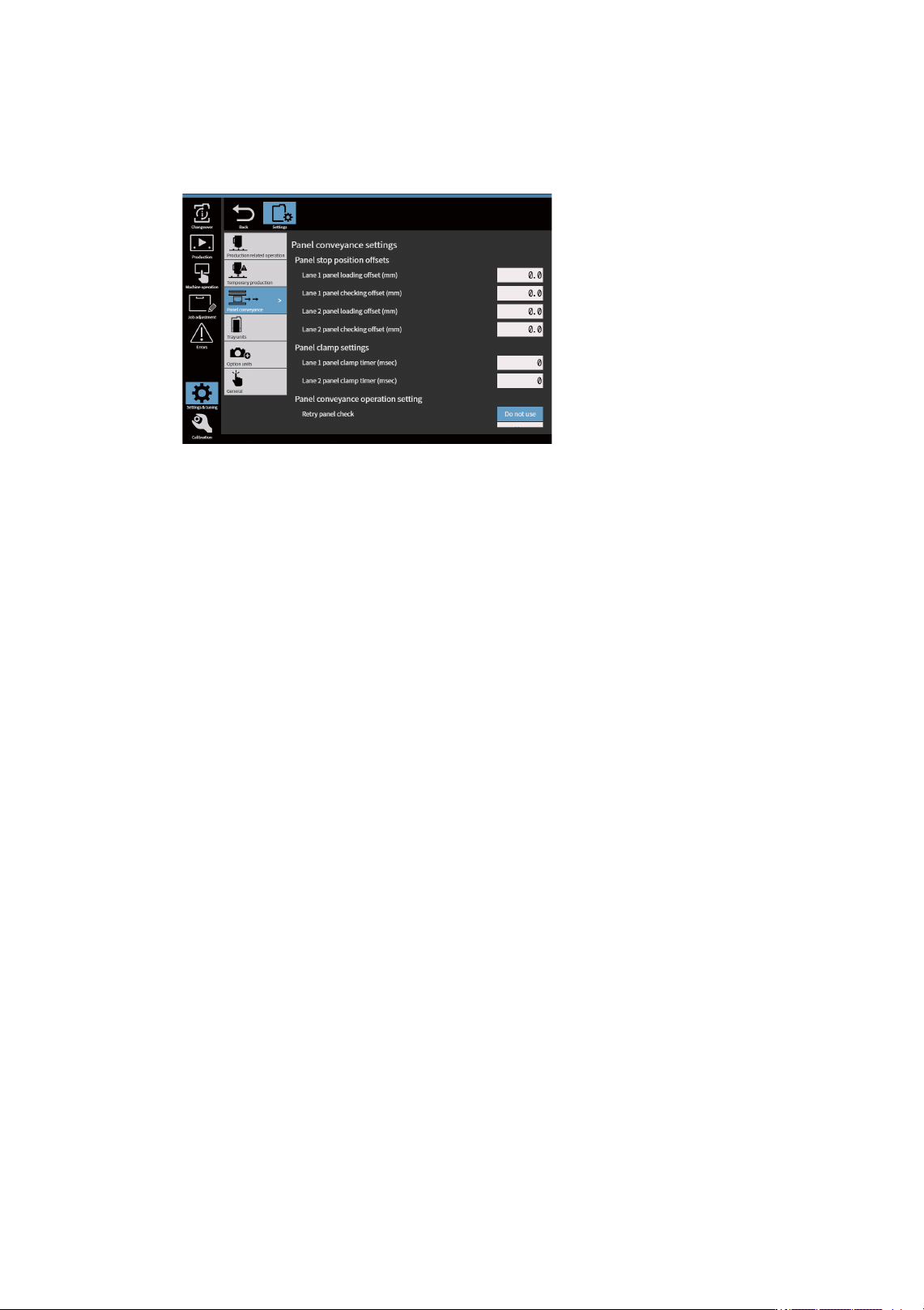

停板位置补正功能设定
在进板或验板时，设置固定停板位置。用于受电路板重量或形状而导致停板位置分散时。
• 进板 ( 通道 1)[mm]: 输入补正值
• 电路板检测 ( 通道 1)[mm]: 输入补正值
• 进板 ( 通道 2)[mm]: 输入补正值
• 电路板检测 ( 通道 1)[mm]: 输入补正值
夹板设定
用于如果夹具发生不良，在夹紧电路板之前读取基准定位点有可能不准时。请设置从完成夹板后到读取基
准定位点的的时间。
• 夹板等待时间 ( 通道 1)[msec]: 输入时间
• 夹板等待时间 ( 通道 2)[msec]: 输入时间
运板动作设定
这是重新定位电路板后重读定位点的功能。要启用该功能，请完成以下设置。
• 电路板确认重试 : 选择 [ 使用 ]
48SYS-0413b-S
