SYS-NXTR-015S0 3. 生产的准备
NXTR 系统手册
149
3.3 贴装工作头的搭载
将 Job 指定的贴装工作头搭载到模组上。
3.3.1 贴装工作头的更换向导
如果模组内搭载的贴装工作头与 Job 指定的工作头不一致，则换线图标显示为橙色。
请选择 [ 换线 ]-[ 工作头 ]。也可以直接点击工作头更换向导的图标。
显示贴装工作头的更换指示。

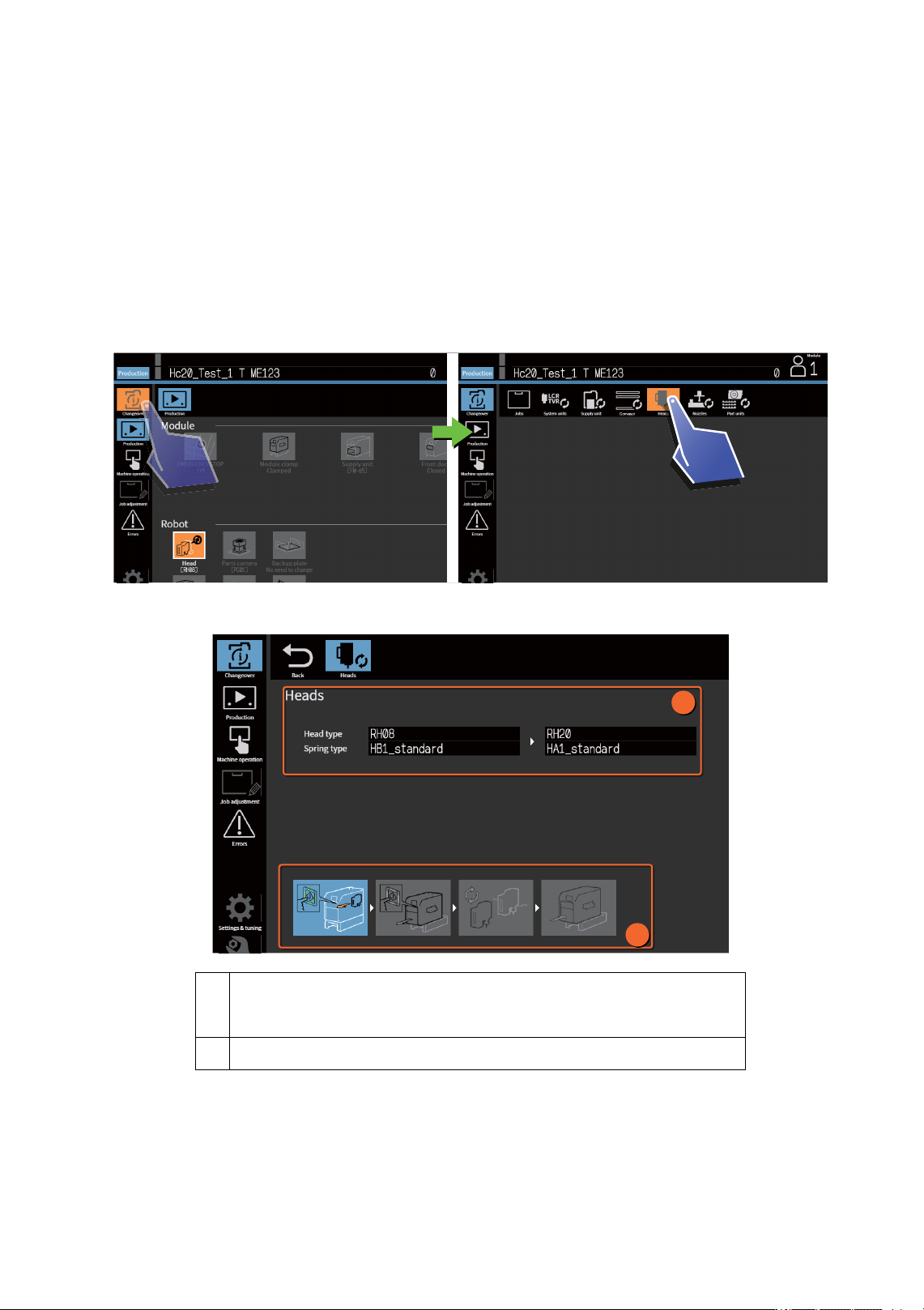

1 工作头的更换向导。
该界面是 RH20 工作头的搭载向导界面。
2 操作步骤。请根据左侧的图示操作。
48SYS-0125d
1
2
48SYS-0158c
3. 生产的准备 SYS-NXTR-015S0
150 NXTR 系统手册
3.3.2 如何拆除工作头
请根据操作界面的提示拆卸工作头。
注意事项
操作时的注意事项如下所示。
• 请在指定的更换位置上更换工作头。
• 请勿将工作头接近 Y 轴。线性马达产生的磁场有可能损伤工作头或往复轴。
• 请避免线性标尺撞到其他物品。线性标尺有可能损坏。如果线性标尺上有划痕，可能会引发报错并
进而导致生产无法继续。如果出现这样的情形，则请及时更换线性标尺。
• 请勿在搬运轨道上载有电路板的状态下更换工作头。搭载电路板时，请取出电路板后再进行工作头
的安装或拆除。
危险
• 模组上使用的线性马达会产生强大的磁场。体内装有心脏起搏器的人员请勿接近线性马达 ( 作业时与
线性马达的距离不得少于 500mm)。
警告
• 请勿在停止运转后立即触摸线性马达。以免烫伤。

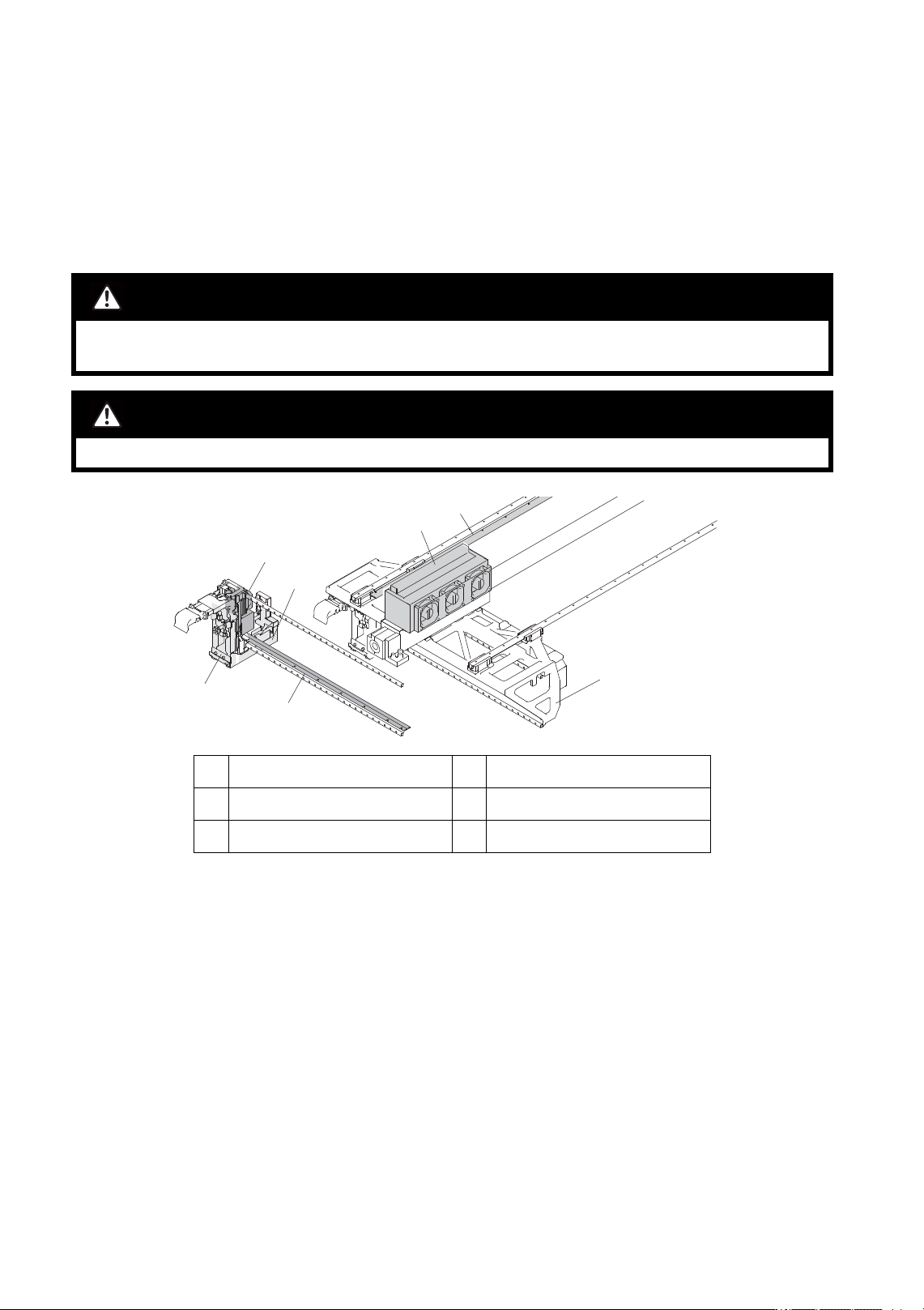

1 线性马达 2 线性标尺
3 框架 4 工作头托架的前侧
5 工作头托架的后侧 - -
48SYS-0028
1
1
2
2
3
4
5
SYS-NXTR-015S0 3. 生产的准备
NXTR 系统手册
151
• 难以单手进行工作头的拆除或安装作业时，请用另一只手托住工作头。请避免强行操作而导致手受
伤或导致工作头碰撞机器的事故。
• 在启用运转准备确认功能的机器上，当显示 [START] 按钮按下提示时，[READY ON] 按钮会闪烁。
请先按闪烁的 [READY ON] 按钮，然后再按 [START] 按钮。( 关于更多内容，请参考 “2.3.2 关于
运转准备确认和 [READY ON] 按钮 ”)
操作步骤

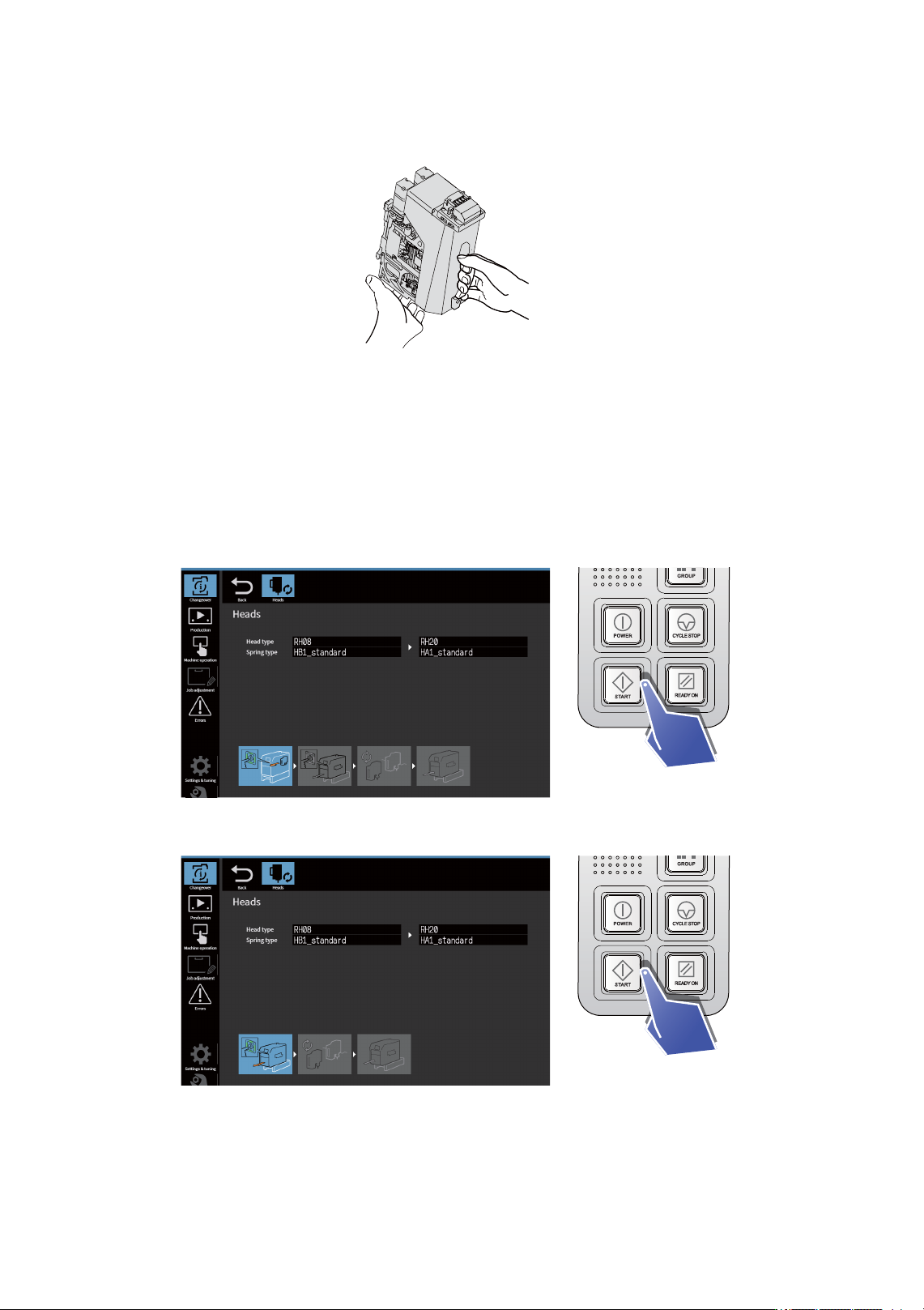

1. 请点击 [START] 按键。移动到工作头的更换位置。
2. 请点击 [START] 按钮。模组被松开。
48SYS-0124
