11. 软件的版本升级 SYS-NXTR-015S0 466 NXTR 系统手册 11.3 周围单元的版本升级 使用 [ 周围单元版本升级 ] 指令执行工作头、相机以及供料器等各种单元的软件版本升级 。要升级的单元必 须搭载与模组上。 11.3.1 操作步骤 请用持有 [ 设置、调整菜单 ] 访问权的账号登录并实施以下操作。 1. 请保证机器处于停止状态。 2. 请依次点击 [ 功能设置、调整 ]-[ 系统 ]。 3. 请点击 [ 周围…
SYS-NXTR-015S0 11. 软件的版本升级
NXTR 系统手册
465
2. 完成升级后，自动重启智能加载车与缓存站。
• 如果供料器箱等周边单元也一起升级，则缓存站不会重新启动，而是状态条亮蓝灯。
• 缓存站未自动重启时，请检查智能加载车是否已完成升级 ( 信号灯不是黄色闪烁 )，然后再手动进行
重启。
综上所述，完成智能加载车以及缓存站的版本升级。
11. 软件的版本升级 SYS-NXTR-015S0
466 NXTR 系统手册
11.3 周围单元的版本升级
使用 [ 周围单元版本升级 ] 指令执行工作头、相机以及供料器等各种单元的软件版本升级。要升级的单元必
须搭载与模组上。
11.3.1 操作步骤
请用持有 [ 设置、调整菜单 ] 访问权的账号登录并实施以下操作。
1. 请保证机器处于停止状态。
2. 请依次点击 [ 功能设置、调整 ]-[ 系统 ]。
3. 请点击 [ 周围单元版本升级 ]。
48SET-0414b
48SET-0415a
SYS-NXTR-015S0 11. 软件的版本升级
NXTR 系统手册
467

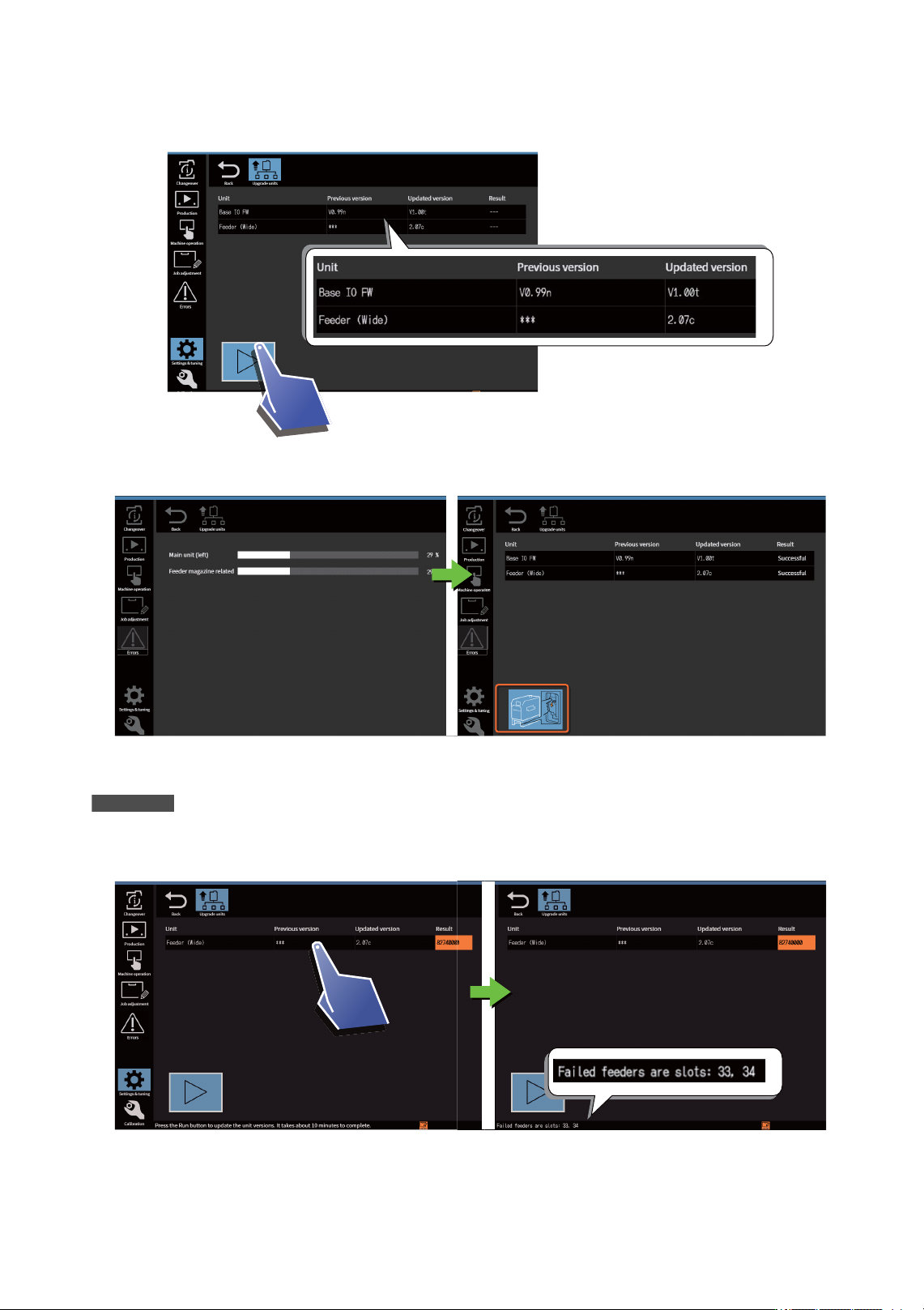

4. 显示目标单元的版本以及更新后的版本。请点击执行键。
5. 完成版本升级后，显示重启机器的提示。
6. 请重启机器。新版本的运用生效。
备注
• 只升级 FUJI 智能供料器的情况下没有必要重启机器。
• 供料器的版本升级未结束时，显示以下的界面。特定未完成版本升级的供料器时 , 请点击列表确认站位号。
48SET-0416a
48SET-0417a
48SET-0420a
