SYS-NXTR-015S0 6. 机器操作的各种指令 NXTR 系统手册 383 6.5 [ 智能加载车 ] 指令 用于执行智能加载车内各轴的 动作以及夹紧操作 6.5.1 概要 该指令用于通过手动操作确认 供料器更换或供料器的夹紧状态。 指令名称 功能 更换供料器 确认供料 器的更换动作。当前不支持。 夹紧操作 通过夹紧操作进行供料器的夹紧、松开。后退 LY 轴。 轴往返动作 进行轴的 往返动作。当前不支持。 48SYS-0388b
6. 机器操作的各种指令 SYS-NXTR-015S0
382 NXTR 系统手册

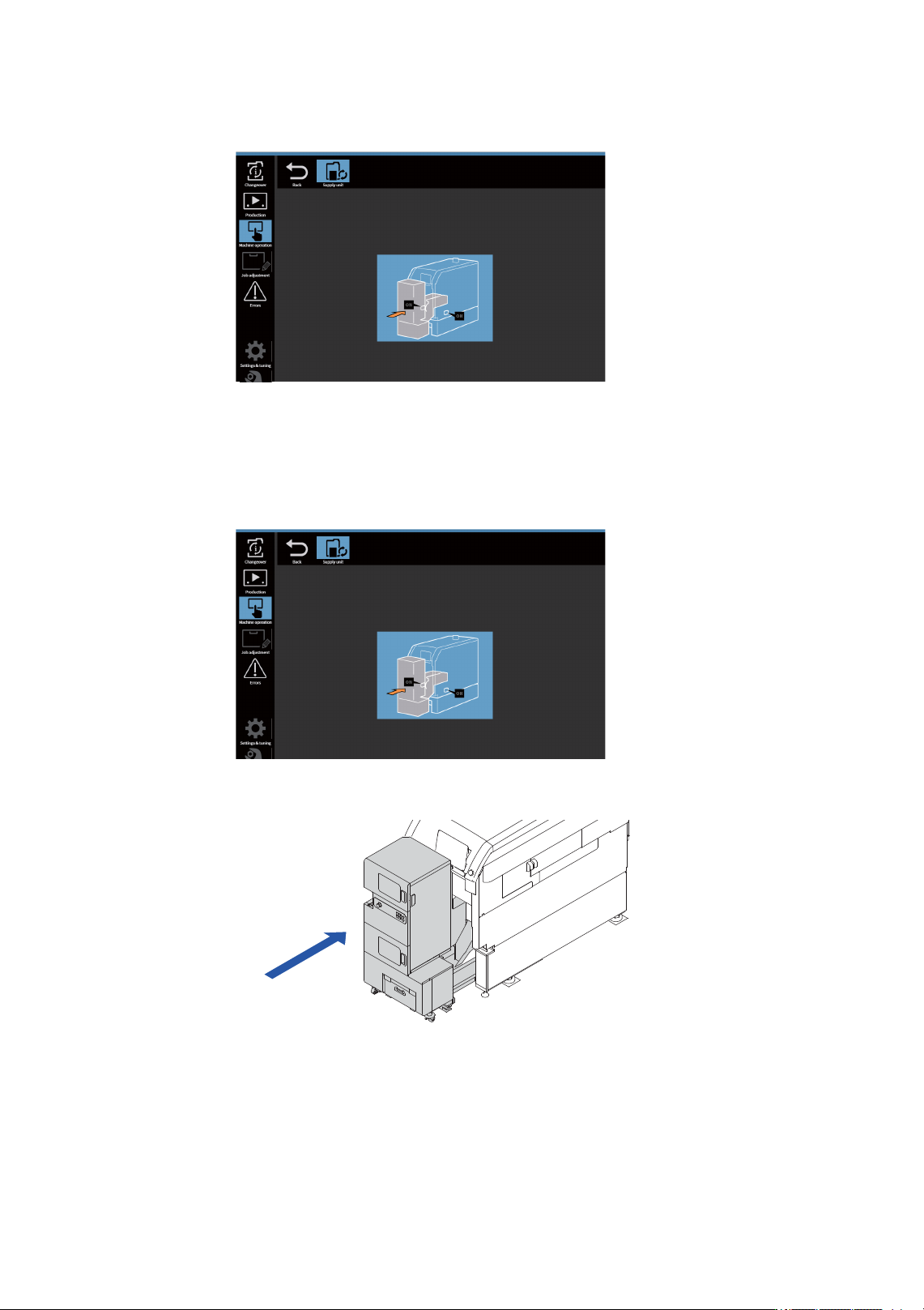

4. 操作界面上显示出请搭载 Job 所指定的供料单元的向导。
安装料盘单元
1. 请确认料盘单元的配置向导。
2. 请向模组插入料盘单元。
48SYS-0146c
48SYS-0146c
48SYS-0149
SYS-NXTR-015S0 6. 机器操作的各种指令
NXTR 系统手册
383
6.5 [ 智能加载车 ] 指令
用于执行智能加载车内各轴的动作以及夹紧操作
6.5.1 概要
该指令用于通过手动操作确认供料器更换或供料器的夹紧状态。
指令名称 功能
更换供料器 确认供料器的更换动作。当前不支持。
夹紧操作 通过夹紧操作进行供料器的夹紧、松开。后退 LY 轴。
轴往返动作 进行轴的往返动作。当前不支持。
48SYS-0388b
6. 机器操作的各种指令 SYS-NXTR-015S0
384 NXTR 系统手册
6.5.2 夹紧操作
供料器的夹紧与松开
通过智能加载车进行盒式供料器的夹紧与松开。
1. 请点击 [ 夹紧操作 ]。
2. 智能加载车上配有 4 个夹具。请选择夹具号与操作内容 （Clamp/Unclamp）。
48SYS-0390
48SYS-0391b
48SYS-0392b
12 34
