系统手册-NXTR-S.pdf - 第554页
13. 问题解答 SYS-NXTR-015S0 530 NXTR 系统手册 c. 请将控制器板插入并用螺丝进行固定。( 螺丝的紧固扭矩： 0.69Nm) 15. 请将机器恢复原样。 a. 请连接从 CPU 箱拆除的线缆。 备注 线缆与 CPU 箱上都标有由数字、英文字母组成的插头名称。将插头插入插口时，名称必须一致。 b. 请将 模组下方的盖板装回模组。( 螺丝的紧固扭矩：1.65Nm) c. 请将模组和基座组合到一起。 如上完成 CF…
SYS-NXTR-015S0 13. 问题解答
NXTR 系统手册
529

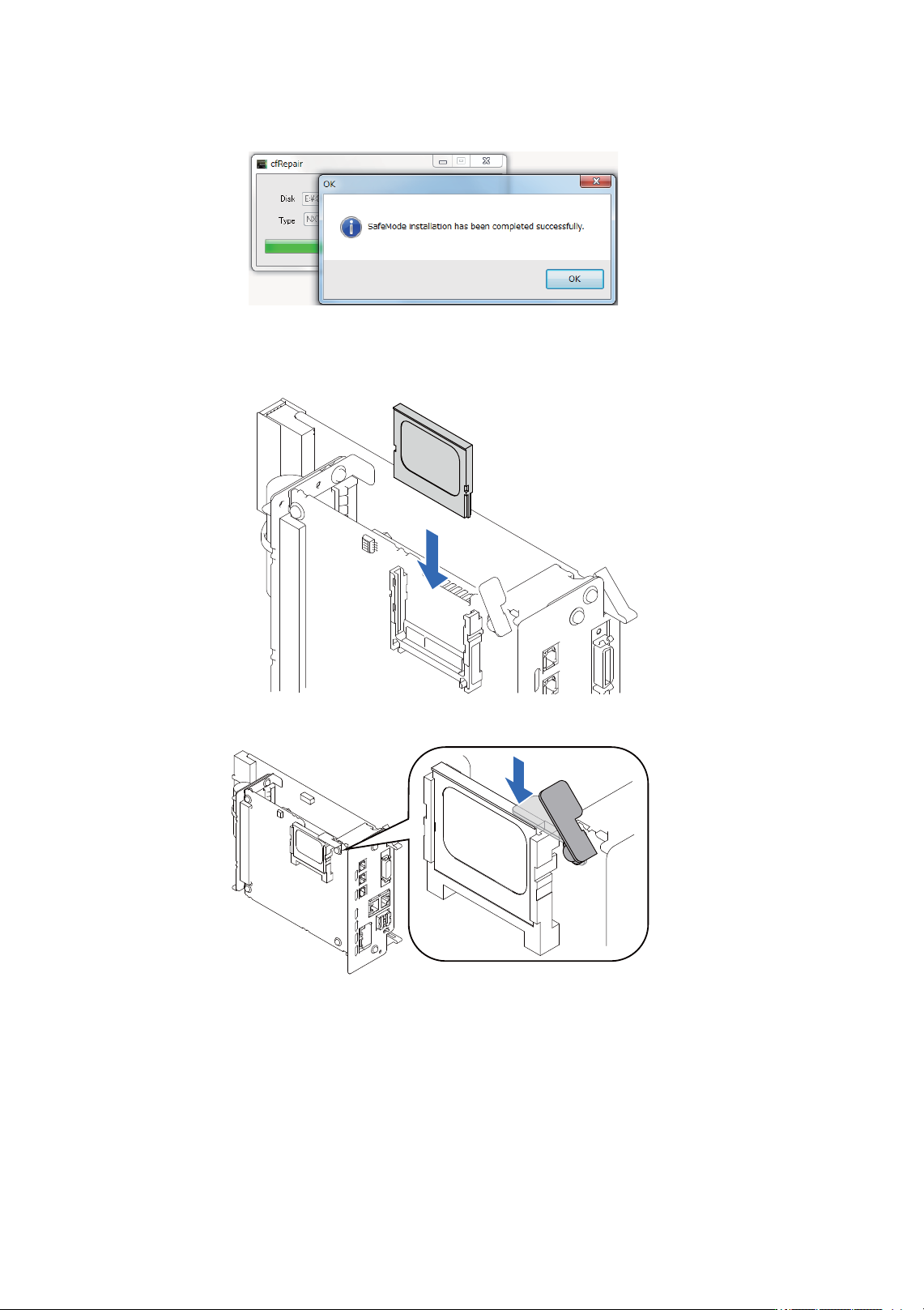

13. 写入完成后将显示出完成的对话框。
14. 请从计算机内取出 CFast 卡，然后安装到 CPU 箱内。
a. 请将 CFast 卡插入控制器板。
b. 请固定 CFast 卡 ( 方法：请扣好锁扣 )。
48SYS-0467
48MEC-0786
48SYS-0787
13. 问题解答 SYS-NXTR-015S0
530 NXTR 系统手册
c. 请将控制器板插入并用螺丝进行固定。( 螺丝的紧固扭矩： 0.69Nm)
15. 请将机器恢复原样。
a. 请连接从 CPU 箱拆除的线缆。
备注
线缆与 CPU 箱上都标有由数字、英文字母组成的插头名称。将插头插入插口时，名称必须一致。

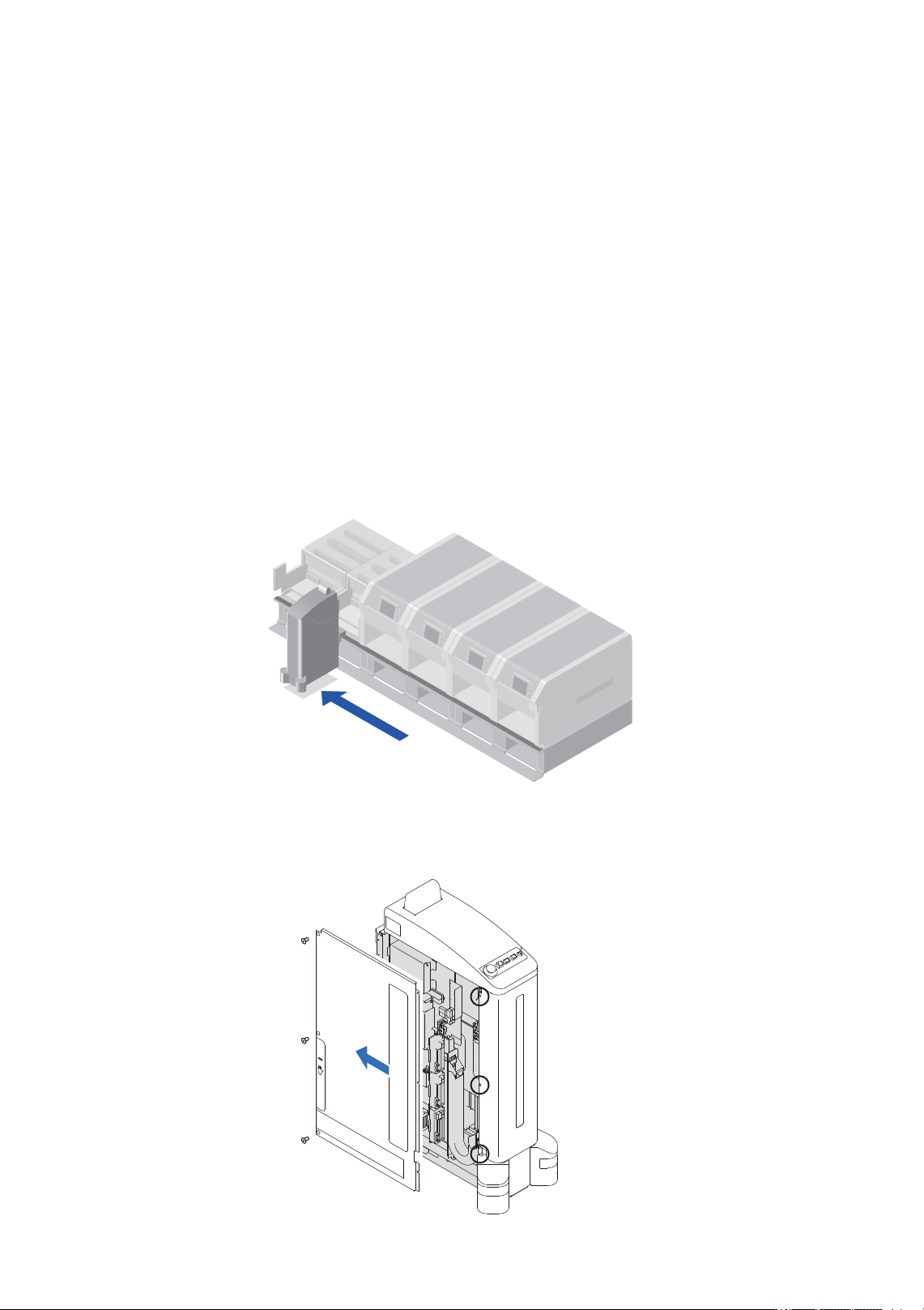

b. 请将模组下方的盖板装回模组。( 螺丝的紧固扭矩：1.65Nm)
c. 请将模组和基座组合到一起。
如上完成 CFast 卡的修复。
备注
在控制板的 Cfast 卡修复后不需要执行在主 CPU 板的 Cfast 卡修复后进行的 [ 清除校正数据 ] 命令、各种功能的设置等作业。
48SYS-0788
SYS-NXTR-015S0 13. 问题解答
NXTR 系统手册
531
13.3.7 修复智能加载车内控制器板的 SD 卡
本章节主要说明如何修复连接到控制器板的 SD 卡。
如果要使用的存储媒介是 CFast 卡，请参考 “13.3.8 修复智能加载车内控制器板的 CFast 卡 ”。
注意事项
• 如果计算机内装有杀毒软件等安全软件，则有可能写入失败。这种情况下，先临时关闭安全软件再
开始作业。
• 计算机设置了 U 盘使用限制后，有可能无法执行正确的修复作业。
• 即使执行 cfRepair.exe 文件也无法启动机器，则请更换 SD 卡。
作业步骤
1. 请利用避让指令将智能加载车移动到缓存站的前面。
2. 请关闭距智能加载车最近的独立缓存站的电源。请在 10 分钟以后再执行其他操作。
3. 请拆下智能加载车的侧板。
48SYS-0563
48SET-0242
