12. 辅助软件 SYS-NXTR-015S0 490 NXTR 系统手册 跟踪数据收取完成界面 收取完跟踪数据之后，会显示跟踪数 据收取完成界面。 如因异常而无法收取跟踪数据，则会 显示错误编码。 No. 项 目名 功能概要 1 D ownload 用于下载收取的跟踪数据。 2 错误编 码的详细内容的链接 错误编码的详细内容会通过弹窗显示。 3 Bac k 用于返回跟踪数据界面。 48SYS-0812-S 80006A04 8 2 1…
SYS-NXTR-015S0 12. 辅助软件
NXTR 系统手册
489
注意
• 通过 [ 机器设置 ] 收取的跟踪数据不会显示在 [ 过去收取的跟踪数据一览 ] 中。
• 通过 [ 获取生产线的跟踪数据 ] 收取的跟踪数据不会显示在 [ 机器设定 ] 的获取跟踪数据 < 下载 > 界面上。
跟踪数据收取进度界面
只要点击 [ 获取跟踪数据 ( 生产线 )]，就开始收取生产线的跟踪数据并显示收取跟踪数据的进度界面。在跟
踪数据收取界面上会显示跟踪数据收取进度。
• 点击 [Cancel] 后，将中止收取跟踪数据。
备注
在点击 [Cancel] 之前收取的跟踪数据将被丢弃。
48SYS-0811-S
12. 辅助软件 SYS-NXTR-015S0
490 NXTR 系统手册
跟踪数据收取完成界面
收取完跟踪数据之后，会显示跟踪数据收取完成界面。
如因异常而无法收取跟踪数据，则会显示错误编码。
No. 项目名 功能概要
1 Download 用于下载收取的跟踪数据。
2 错误编码的详细内容的链接 错误编码的详细内容会通过弹窗显示。
3 Back 用于返回跟踪数据界面。
48SYS-0812-S
80006A04
8
2
1 3
SYS-NXTR-015S0 12. 辅助软件
NXTR 系统手册
491
跟踪数据收取设置
通过 [ 系统设定 ]-[RWB 服务设定 ] 可以指定收取的跟踪数据的保存位置和保存容量。设置可以按照每个
RWB 服务器来指定。

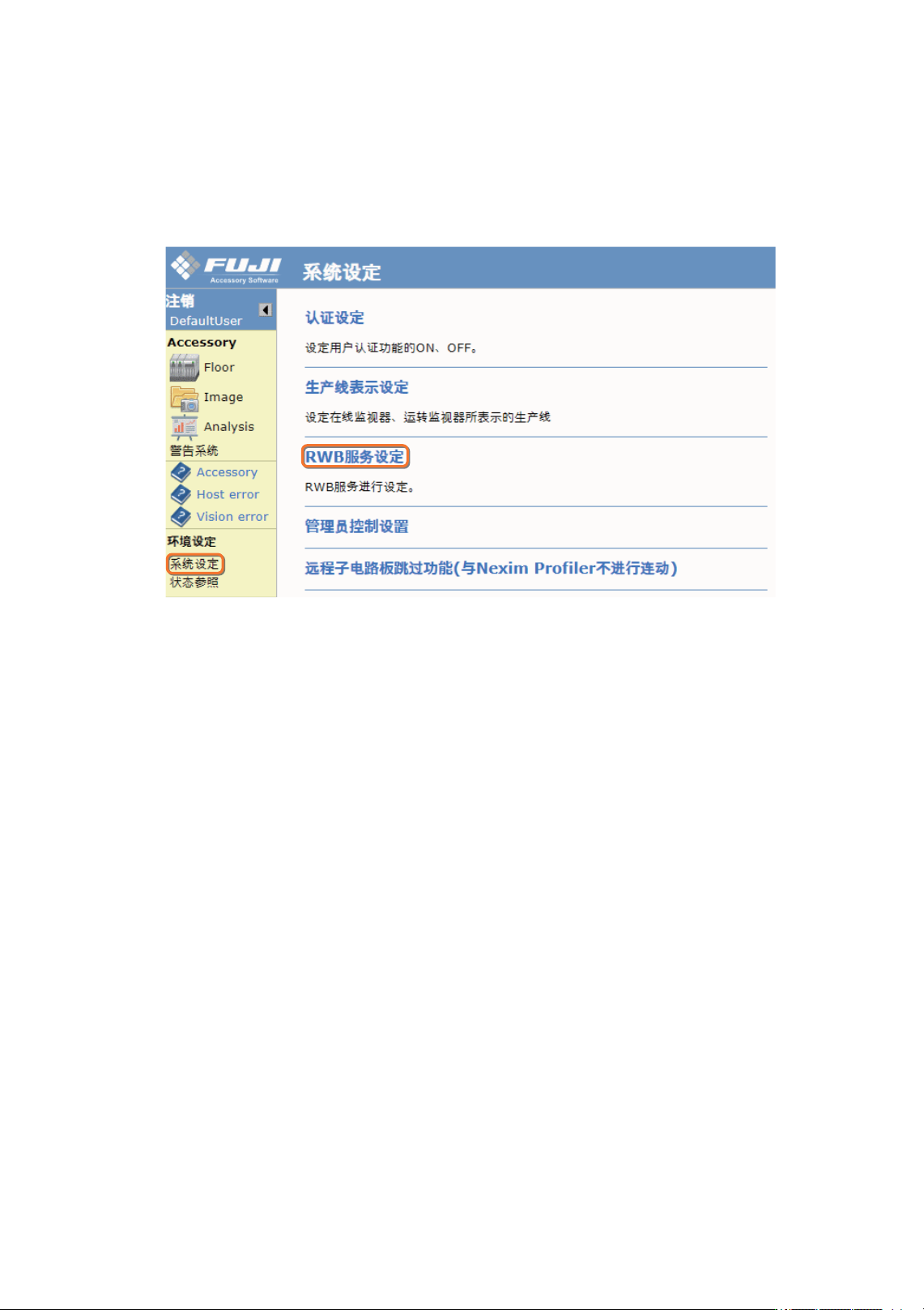

1. 请点击 [ 系统设定 ]-[RWB 服务设定 ]。
48SYS-0813-S
