系统手册-NXTR-S.pdf - 第274页

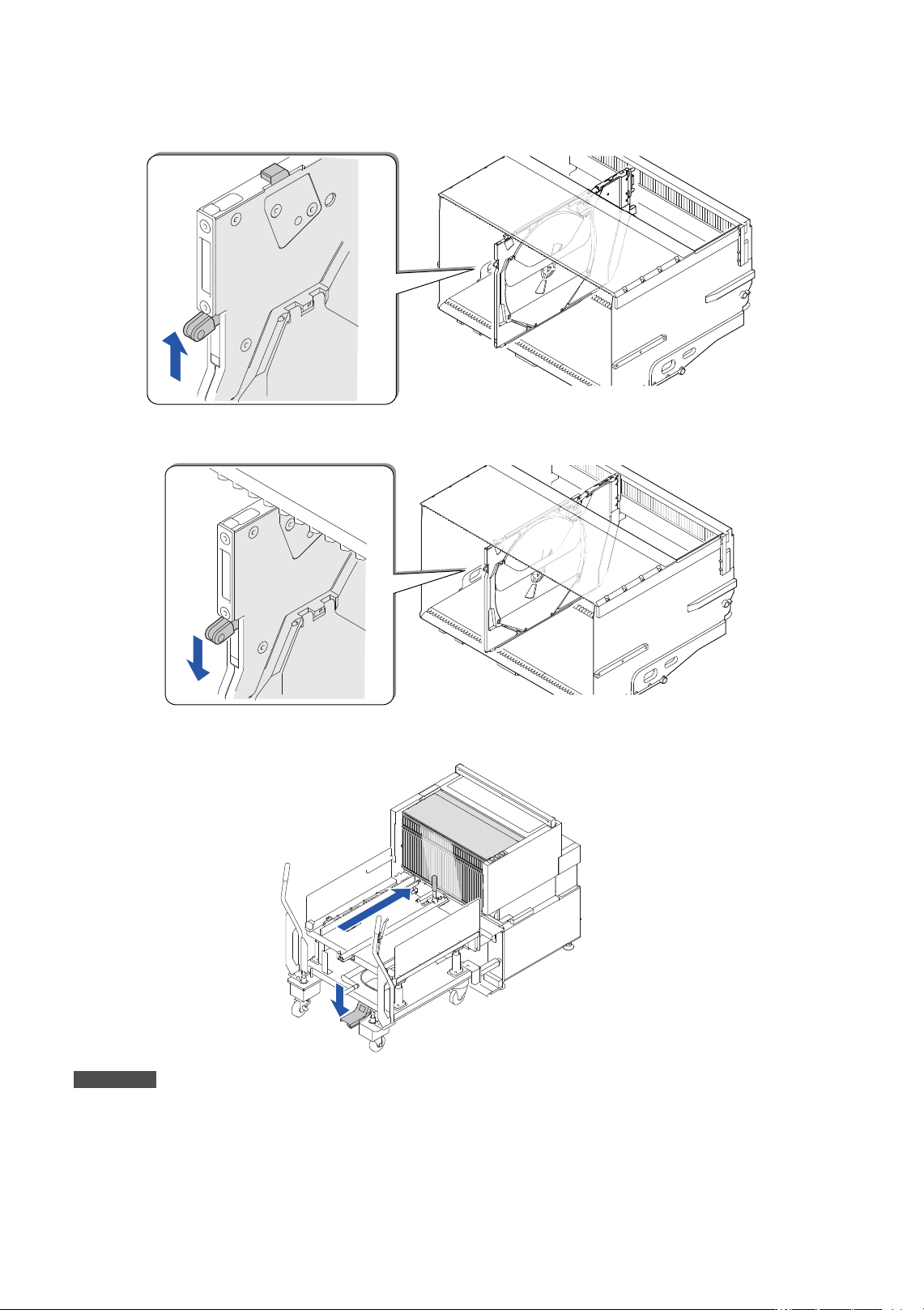

4. 生产时的作业 SYS-NXTR-015S0 250 NXTR 系统手册 3. 请向上推锁柄。保持此状态顺势推入盒式供料器，使 前端的连接器与供料器箱连接。 4. 请向下压锁柄。请确认盒式供料器已被固定到供料器 箱内。 5. 用供料器箱成批搭载供料器时请利用 FMC 将供料器箱安装到缓存站内。 备注 具体操作请参看 “4.11 盒式供料器的批量更换 ”。 48SYS-0074 48SYS-0075 48SYS-0121a
SYS-NXTR-015S0 4. 生产时的作业
NXTR 系统手册
249
向缓存站补充盒式供料器
搭载方法有 2 种。无论选用哪种方法，只要供料器箱内有闲置站位，供料器便可随意搭载。
• 将必要的供料器全部插入备用供料器箱后，再将供料器箱安装到缓存站内。
• 向缓存站的供料器箱插入单个供料器。

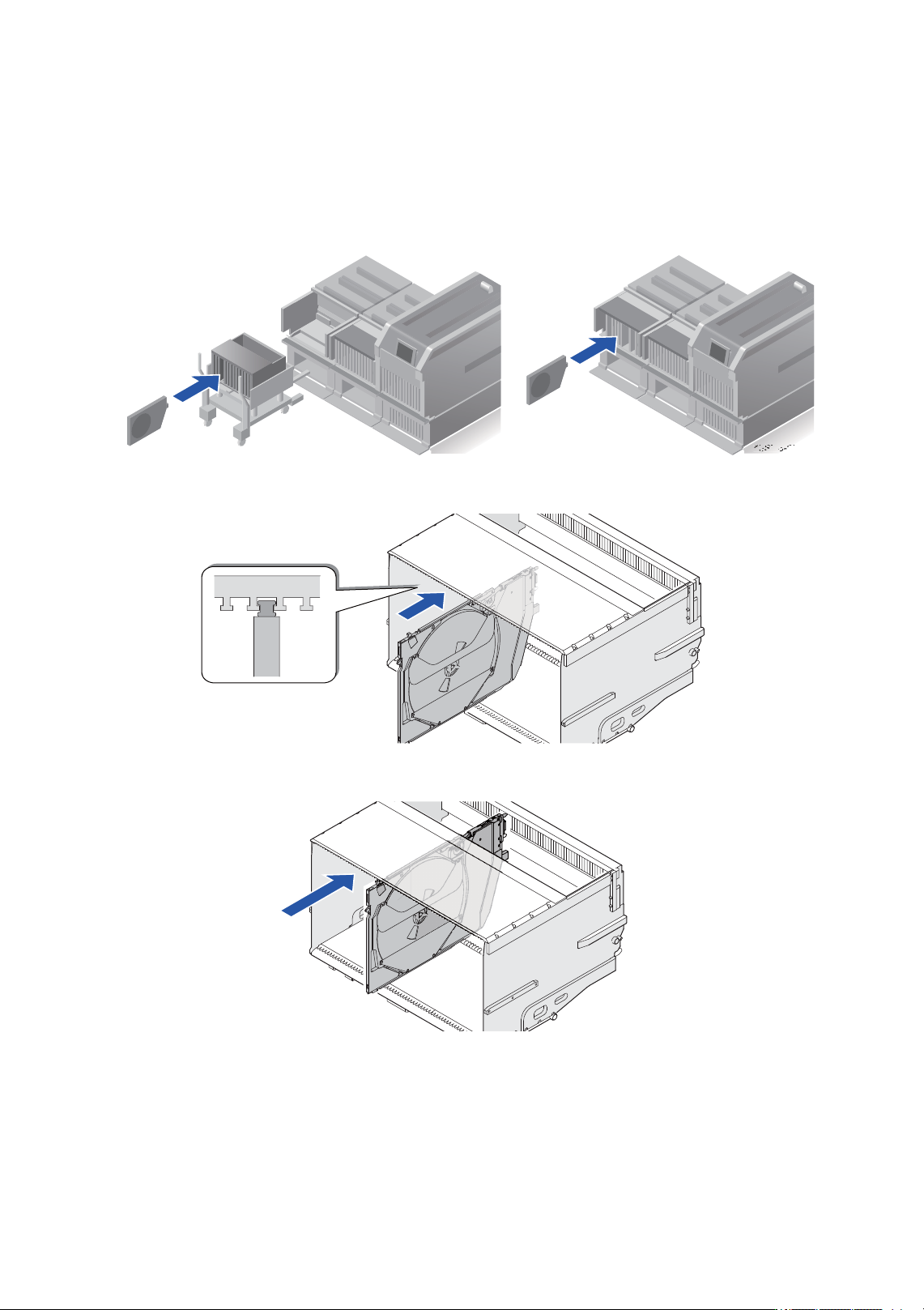

1. 请将盒式供料器上部的供料器导轨插入闲置站位中。
2. 向前推盒式供料器。
48SYS-0626
4
4
4
48
48S
48S
48SY
8SY
8SY
8SY
SY
Y
Y
S
S-
S-0
S-0
S-06
S-
0
48SYS-0072
48SYS-0073
