SYS-NXTR-015S0 13. 问题解答 NXTR 系统手册 525 13. 成功写入后。显示完成对 话框。 14. 请从计算机内拔出 SD 卡，然后安装到 CPU 箱内。 a. 请将 SD 卡插入控制器板的 SD 卡站位中。 b. 请将 控制器板插入并用螺丝进行固定。( 螺丝的紧固扭矩： 0.69Nm) 15. 请将机器恢复原样。 a. 请重新接回从 CPU 拔掉的电缆。 备注 电线和 CPU 箱上均标有接插头名称 ( 数字 +…
13. 问题解答 SYS-NXTR-015S0
524 NXTR 系统手册
9. 请启动 cfRepair.exe。保存在以下文件夹中。
• Data\NXTR\TOOL\cfRepair
10. 显示出以下的对话框。计算机上连接除了修复的 SD 卡以外的存储设备时，请取出该当存储设备并点
击[OK] 。
11. 请在 [Disk] 栏内选择来连接 SD 卡的驱动盘，然后在 [Type] 栏内选择 [CONTROLLER_SD]。完成设置
后，请点击 [Write]。
12. 显示最终确认的对话框。点击 [OK] 后，请开始写入。不写入时，请点击 [Cancel]
备注
显示出以下的对话框时，说明计算机上设置了 U 盘的使用限制。请解除限制并重新写入。
48SYS-0534
48SYS-0535
48SYS-0466
48SYS-0536
SYS-NXTR-015S0 13. 问题解答
NXTR 系统手册
525
13. 成功写入后。显示完成对话框。
14. 请从计算机内拔出 SD 卡，然后安装到 CPU 箱内。
a. 请将 SD 卡插入控制器板的 SD 卡站位中。
b. 请将控制器板插入并用螺丝进行固定。( 螺丝的紧固扭矩： 0.69Nm)
15. 请将机器恢复原样。
a. 请重新接回从 CPU 拔掉的电缆。
备注
电线和 CPU 箱上均标有接插头名称 ( 数字 + 英文字母 )。连接插头时请确认插头名称是否一致。
b. 请安装模组下部的盖罩。( 螺丝的紧固扭矩：1.65Nm)
c. 请将模组装回基座。
完成 SD 卡的修复。
备注
在修复 CFast 要执行的 [ 校正 ] 指令以及各种功能设置等作业，在 SD 卡修复后则不需要操作。
48SYS-0467
48SYS-0537
48SYS-0538
13. 问题解答 SYS-NXTR-015S0
526 NXTR 系统手册
13.3.6 修复模组内控制器板的 CFast 卡
本章节主要说明如何修复连接控制器板的 CFast 卡。
如果要使用的存储介质是 SD 卡，请参考 “13.3.5 修复模组内控制器板的 SD 卡 ”。
注意事项
• 如果计算机中安装了杀毒软件等，可能会发生导入失败。此时，请暂时将安全软件设置为无效后再
开始作业。
• 如果计算机上设置了 USB 设备使用限制，可能无法进行正确的修复作业。
• 即使执行 cfRepair.exe 文件也无法启动机器，则请更换 CFast 卡。
操作步骤

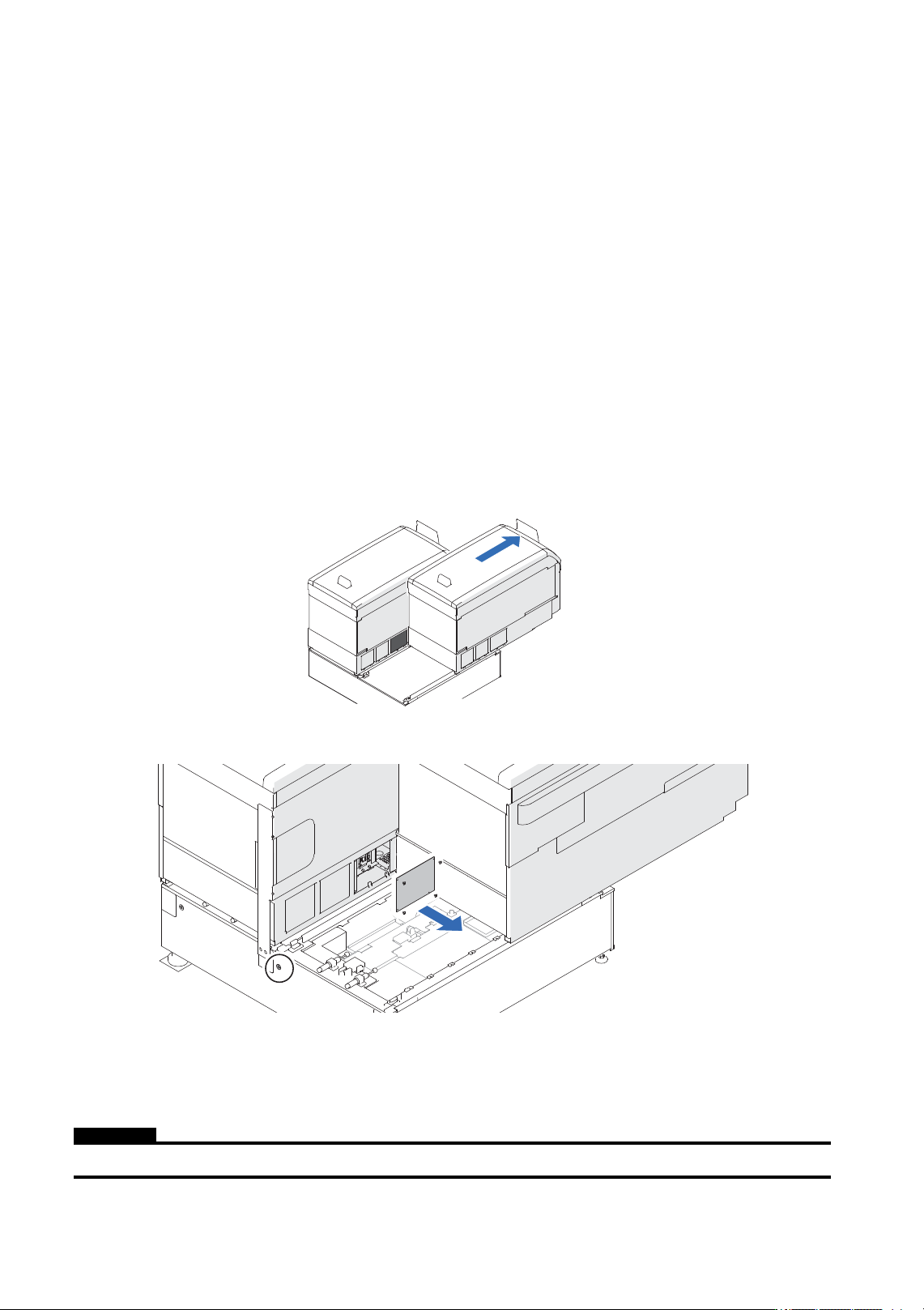

1. 请将相邻的模组拉出。如果模组上装有侧盖，则请拆除侧盖。
2. 请关闭机器的主电源开关，取下 CPU 箱前面的盖板。
3. 请先将防静电腕带的连接端子接入基座背后的地线连接口 (EARTH BONDING POINT)，然后再将腕
带套到手腕上。
4. 请拔掉连接在 CPU 箱上所有的插头。
注意
插拔线缆时，请手捏插头而非直接拉扯线缆。
48SYS-0468
48SYS-0470
