3. 生产的准备 SYS-NXTR-015S0
192 NXTR 系统手册
3.6 搭载元件
请确认 Job 上所指定的料卷 ( 用供料器的元件 ) 以及盘装元件的搭载状况，存在需要搭载的元件时，请在
生产开始前搭载元件。

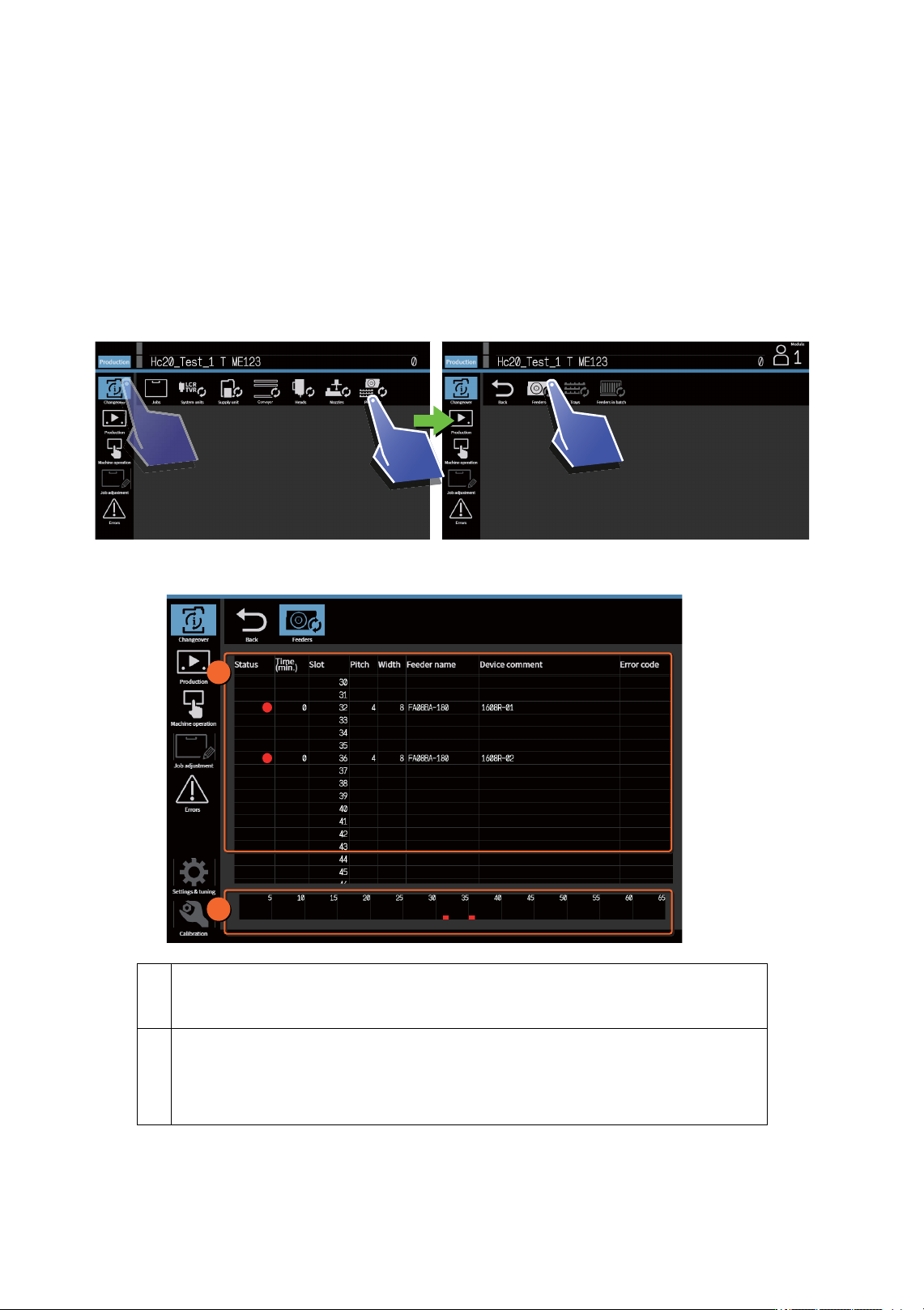

3.6.1 如何显示料卷 ( 用供料器的元件 ) 的搭载状态
请依次选择 [ 换线 ]-[ 元件单元 ]-[ 供料器 ]。
显示出料卷的搭载状态。
供料器的搭载方法请参看 “4.3 补充编带元件 (S 型模组 )”。
1 需要搭载供料器的站位信息。
显示站位号、料尽预告时间、料带种类以及供料器种类。
2 供料器的搭载状态。
1 到 65 的数字表示站位号。( 根据供料单元的种类，显示的站位数不一样 )
显示为红色的站位上需要搭载供料器。搭载供料器后，站位由红色变成绿色。
48SYS-0521b
48SYS-0522a
1
2
SYS-NXTR-015S0 3. 生产的准备
NXTR 系统手册
193

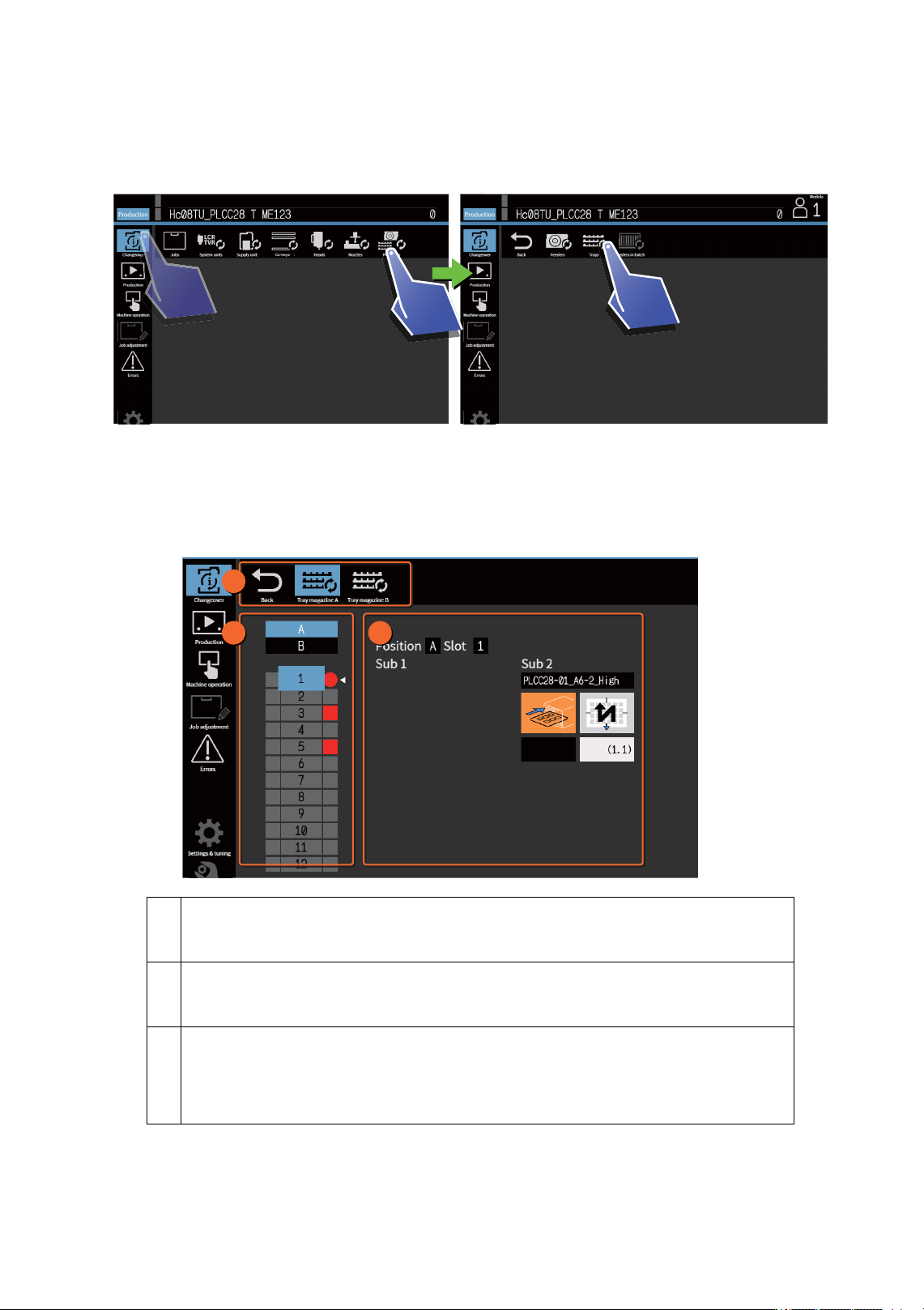

3.6.2 如何显示盘装元件的搭载状态
请依次选择 [ 换线 ]-[ 元件单元 ]-[ 料盘 ]。
显示出盘装元件的搭载状态。
料盘单元 -RM/RMT 时
盘装元件的搭载方法请参看 “4.5 补充料盘元件 ( 料盘单元 -RM/RMT)”。

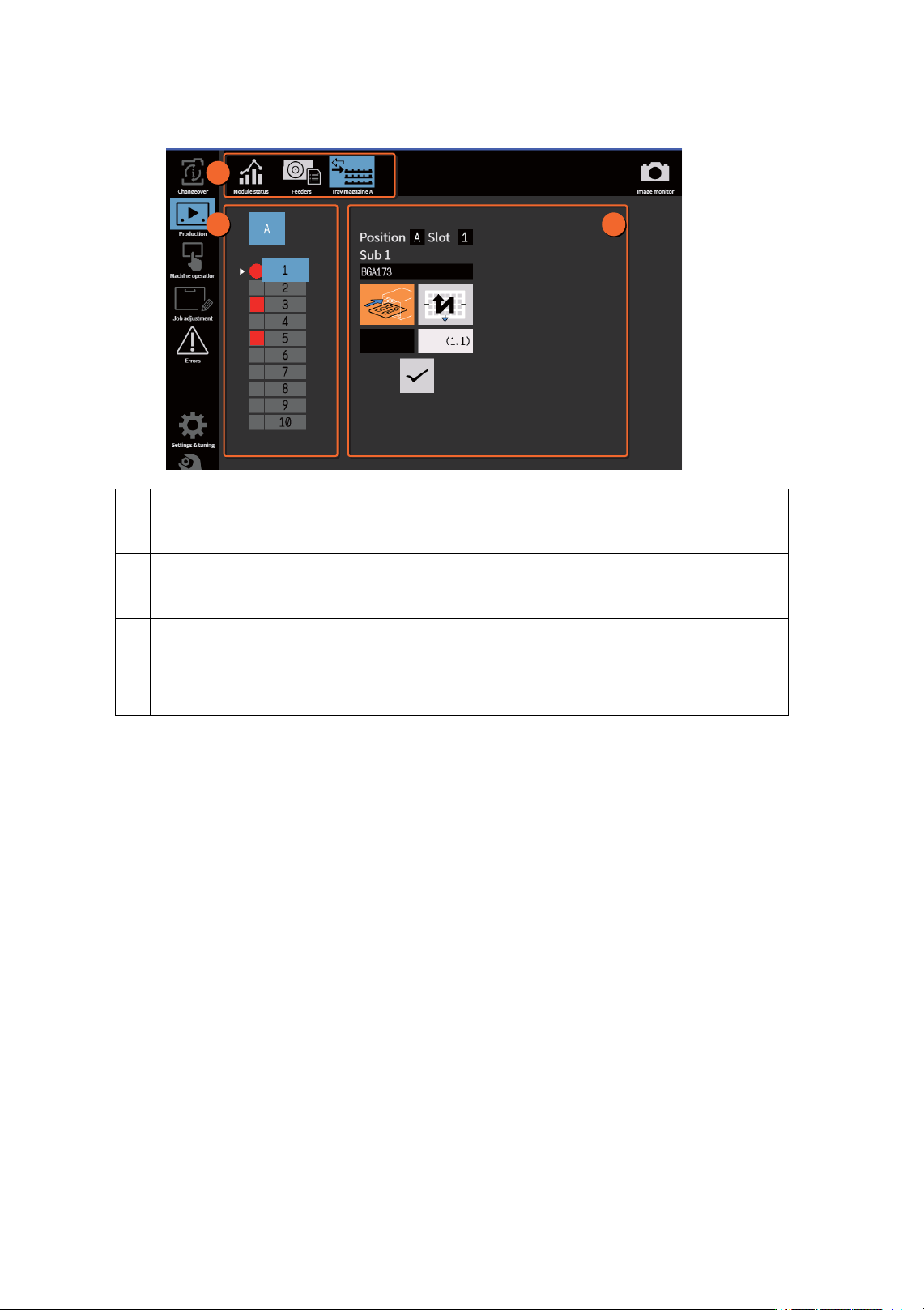

1 界面切换键。切换料盘箱 A 与料盘箱 B 的显示。
“A”, “B” 表示供料器箱的位置。(A: 上层、B: 下层 )
2 1 到 12 的数字表示站位号。点击目标数字便可选择站位。
显示为红圈或矩形的站位上需要搭载料盘。搭载料盘后，站位由红色变成绿色。
3 被选站位的作业向导。
“Sub1”、”Sub2” 表示料盘托架上的左右位置。(Sub1: 左、Sub2: 右 )
显示被选站位的料站批注、吸取方向、吸取开始位置 (1. 1)。
48SYS-0523b
48SYS-0524a
1
2 3
