3.10.3 如何更换支撑板
当出现更换支撑板的作业提示后，请更换支撑板。
如果是进行从通道 2 靠前的生产变成标准生产或从标准生产到通道 2 靠前的生产的情况，则需要更换支撑
板。此外，即使通道宽度无需变更，搭载的支撑板跟 Job 上指定的不一致时，也需更换支撑板。

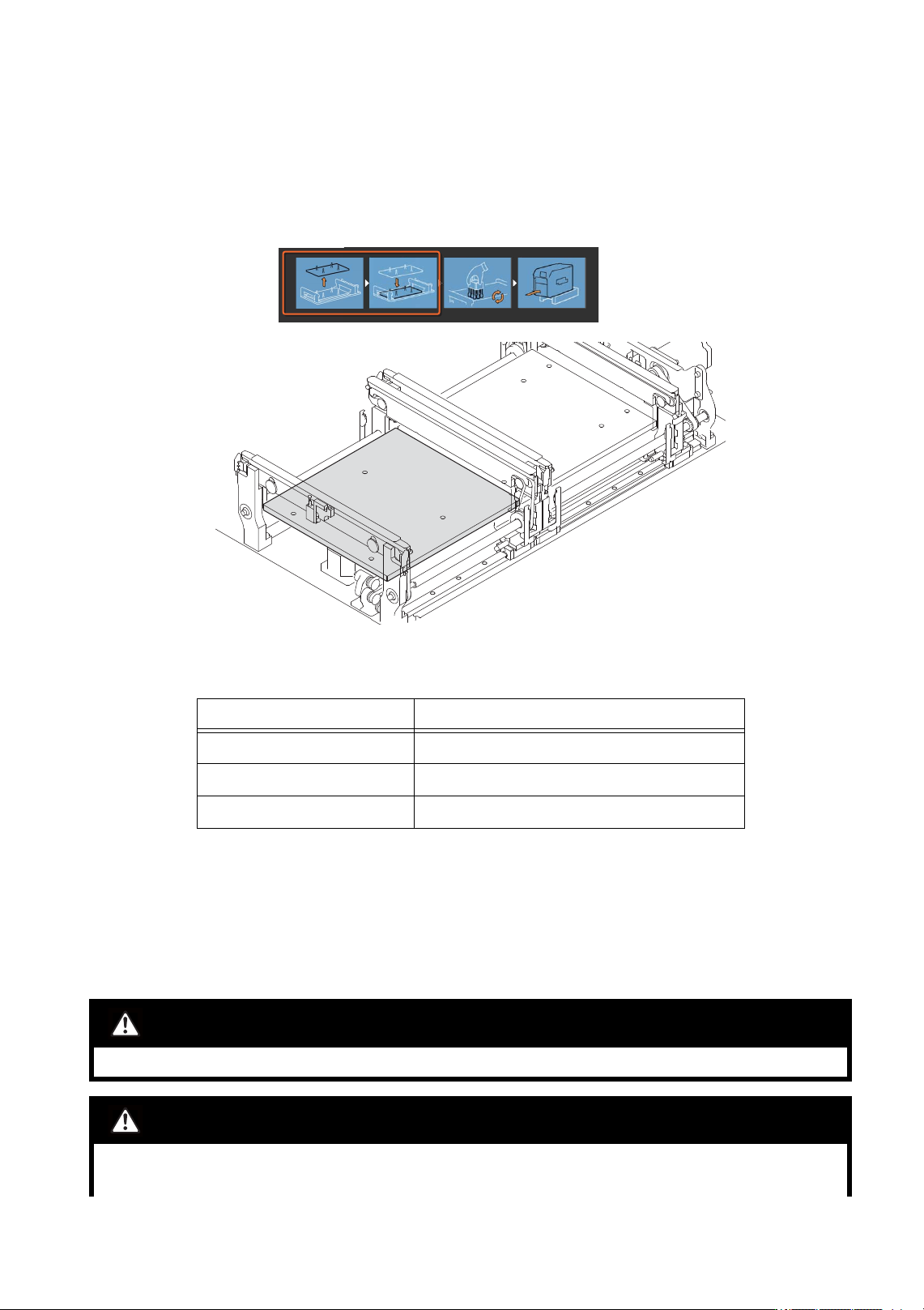

通道 1 上搭载的支撑板共有如下 3 种。请根据电路板尺寸挑选一款合适的支撑板。由于通道 2 适用的支撑
板只有 1 种，因此无需更换。
请将通道 2 的支撑板与通道 1 的支撑板位置对齐后再移动。
注意事项
以下是作业时的注意事项。
通道 1 适用的支撑板型号 通道 1 适用的电路板尺寸 (mm)
靠前生产用 165 48 ～ 165
靠前生产用 200 48 ～ 200
标准 48 ～ 280
危险
• 体内装有心脏起搏器的人员请勿接近线性马达 ( 作业时与线性马达的距离不得少于 500mm)。
注意
• 请勿将拆除的支撑板或工具等靠近模组的线性马达附近。支撑板有可能被磁力吸引而损坏，或者导
致操作员受伤。
48SYS-0656
48SYS-0668
3. 生产的准备 SYS-NXTR-015S0
216 NXTR 系统手册
作业步骤

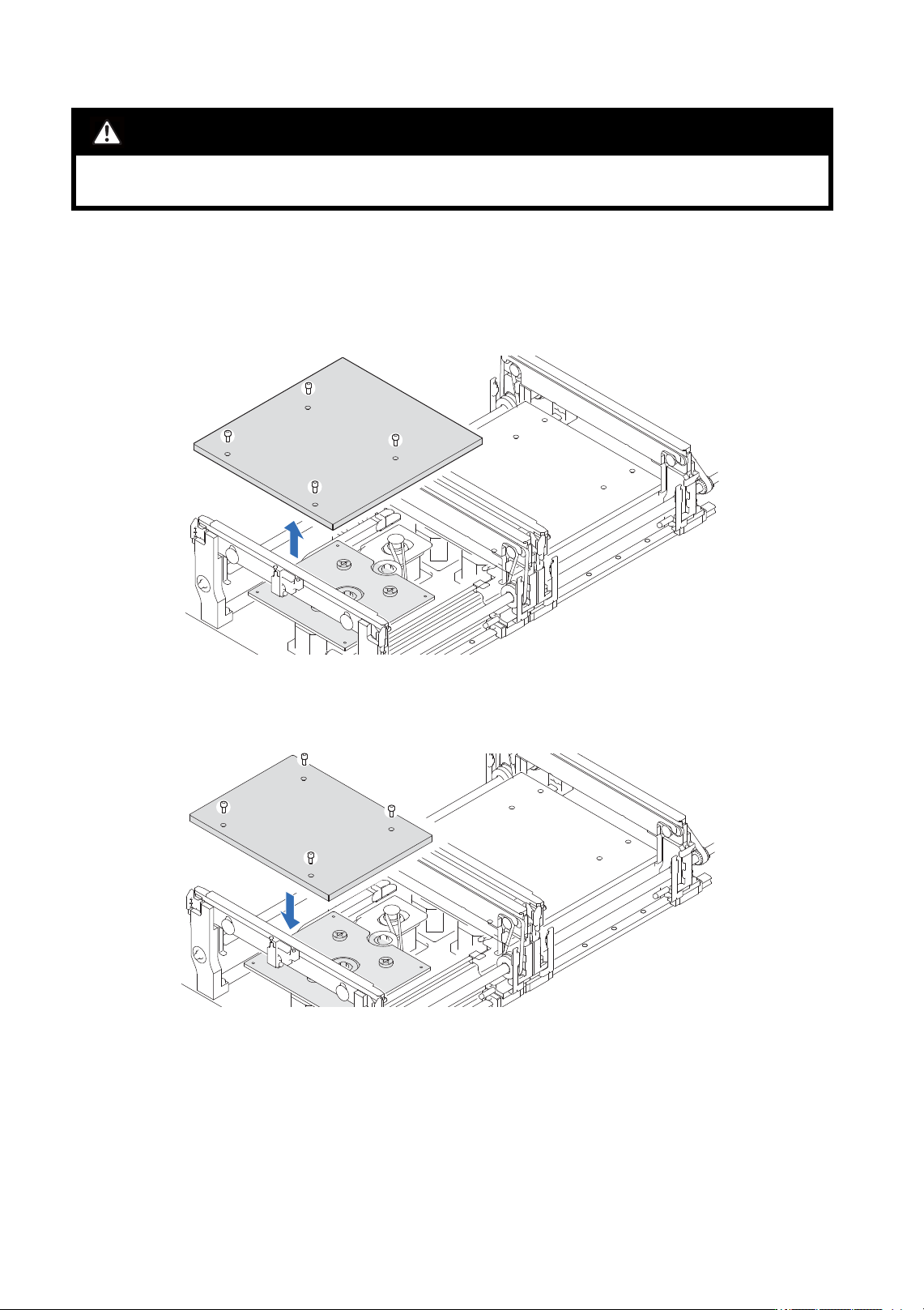

1. 请拆除螺栓并取出支撑板。
2. 如果要移动通道 2 上的支撑板位置，请先取出通道 2 上的支撑板。
3. 请安装符合生产电路板尺寸的支撑板。( 紧固扭矩：1.96 Nm)
4. 请根据安装的支撑板的位置，移动通道 2 的支撑板。
• 请勿将磁卡、手表、精密仪器等靠近模组的线性马达附近 (65mm 以内 )。磁场作用可能会导致以上产
品出现故障。
注意
48SYS-0666a
48SYS-0678
