S 20 系列维修培训指南 I 20 00 年 6 月版 2 综述 49 2.9 2.9 2.9 2.9 气动装置 箱 气动装置 箱 气动装置 箱 气动装置 箱 2.9. 1 SIPLACE 80 S-20 / F 4 的气动装置 的气动装置 的气动装置 的气动装置 C0918 Fig. 2.9 - 1 SIPLACE 80 S-20 / F4 的气动装置 C0918 图例 图例 图例 图例 (1) 料台供应 ,2.5 巴 (2) 压力…
2000 年 6 月版 S 20 系列维修培训指南 I
2 综述
48
(4) SMEMA 接口 ( 安装在框架后面
故看不见 )
表面贴装设备制造商协会 (SMEMA) 处理 SIPLACE 站机上游和下游设备之间的通讯协议
使用
时 , 通过带状电缆连接到位于左侧接线端的西门子接口卡
S 20 系列维修培训指南 I 2000 年 6 月版
2 综述
49
2.9
2.92.9
2.9 气动装置箱
气动装置箱气动装置箱
气动装置箱
2.9.1 SIPLACE 80 S-20 / F
4
的气动装置
的气动装置的气动装置
的气动装置 C0918
Fig. 2.9 - 1 SIPLACE 80 S-20 / F4
的气动装置
C0918

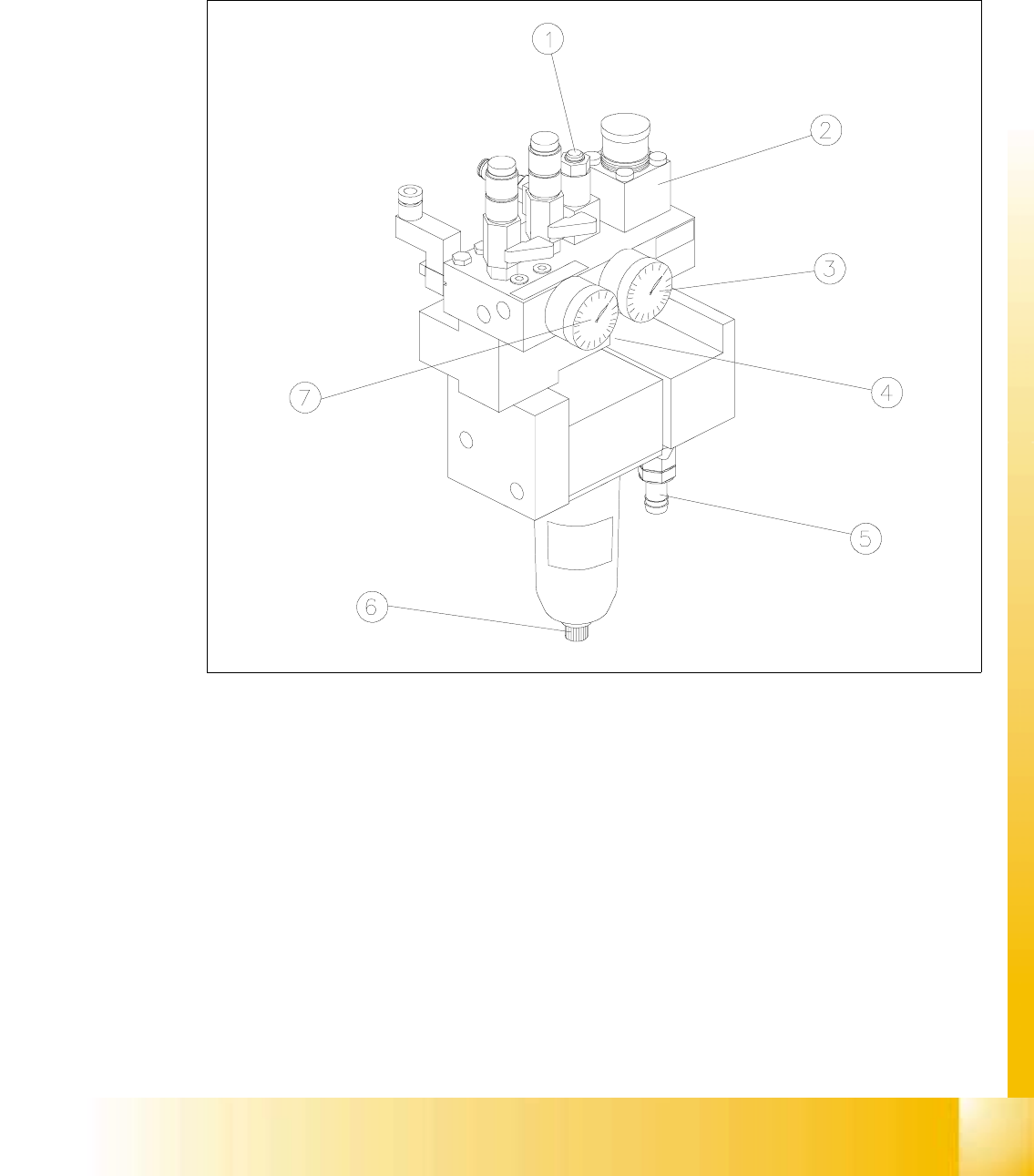

图例
图例图例
图例
(1) 料台供应 ,2.5 巴
(2) 压力调至 2.3 巴
(3) 压力表 ,2.3 巴
(4) 压力传感器和控制阀控制压力值至 5.2 巴
(5) 总进气
(6) 通气销
(7) 压力表 ,5.2 巴
2000 年 6 月版 S 20 系列维修培训指南 I
2 综述
50
清洗观察杯
清洗观察杯清洗观察杯
清洗观察杯
!
在拆下观察杯前 把主供气关闭并对供气装置窗 进行放气 当通气销可用手轻轻地向上推动
时
供气装置已被放气
!
把观察杯拆下并清洗后 , 重新装上
调节和检查
调节和检查调节和检查
调节和检查
!
检查主压缩空气 , 供气压力至少 5.2 巴 不可调节 左侧压力表
!
检查 调节供给阻挡杆和 80F4 机器 IC 头轴杆夹紧装置的压缩空气直至 2.3 +-0.3 巴 右侧压
力表
!
检查 调节供给供料台的压缩空气压力至 2.5 巴 使用内六角板手和压缩空气表
