S 20 系列维修培训指南 I 2 000 年 6 月版 9 传送系统 7 Abb. 9.1.2 安装升降台 图例 图例 图例 图例 ! 把滚珠轴承安装在 夹紧摇臂上 见图 9. 1 . 1件 A 1和 2 ! 安装校正支架 ! 在板传送机菜单下 进行功能测 试 (1) 升降台台板 (2) 导向柱 (3) 底部转轴制动板 (4) 平行销 (5) 导向管 T 板的传送 方向 1 2 2 T 5 4 B 3
2000 年 6 月版 S 20 系列维修培训指南 I
9 传送系统
6
Abb. 9.1.1
拆除升降台
图例
图例图例
图例
9.1.2 安装升降台
安装升降台安装升降台
安装升降台
!
把导向柱插入导向管内 (A)
!
让升降台慢慢向下滑
!
确保升降台台板上的平行销与转轴 制动板 B 上的凹槽成一直线
!
确保升降台台板安置在转轴制动板 上 而平行销啮入槽内
(1) 夹紧摇 臂 (2) 滚珠轴承
(3) 升降台
T 板的传送 方向
3
T
B
A
2
1
S 20 系列维修培训指南 I 2000 年 6 月版
9 传送系统
7
Abb. 9.1.2
安装升降台
图例
图例图例
图例
!
把滚珠轴承安装在夹紧摇臂上 见图 9.1.1件A 1和2
!
安装校正支架
!
在板传送机菜单下 进行功能测试
(1) 升降台台板 (2) 导向柱
(3) 底部转轴制动板 (4) 平行销
(5) 导向管
T 板的传送 方向
1
2
2
T
5
4
B
3
2000 年 6 月版 S 20 系列维修培训指南 I
9 传送系统
8
9.1.3
9.1.39.1.3
9.1.3 更换升降台电机
更换升降台电机更换升降台电机
更换升降台电机
9.1.3.1
9.1.3.19.1.3.1
9.1.3.1备件
备件备件
备件 辅料和设备
辅料和设备辅料和设备
辅料和设备
升降台电机 编号 00317887-02
SITEST 程序
9.1.3.2
9.1.3.29.1.3.2
9.1.3.2 拆除升降台电机
拆除升降台电机拆除升降台电机
拆除升降台电机
!
按 9.1.1 节中所述 拆下升降台
!
松开马达底板上 3 个 M6 内六角螺钉
!
小心地把举升台马达提升 移出 , 并将其放在安 装板上 板的 顶面朝下
!
松开固定电机 B 的 4 个 M6 内六角螺钉
!
把举升台电机的电源电缆从电缆槽 中拉出来
!
从升降台步进电机 A7 变换器的接线条 X1ro 上 7, 8, 9 , 10 端子中拆下电缆末端
!
把电缆从马达底板的绝缘通孔中拉 出来

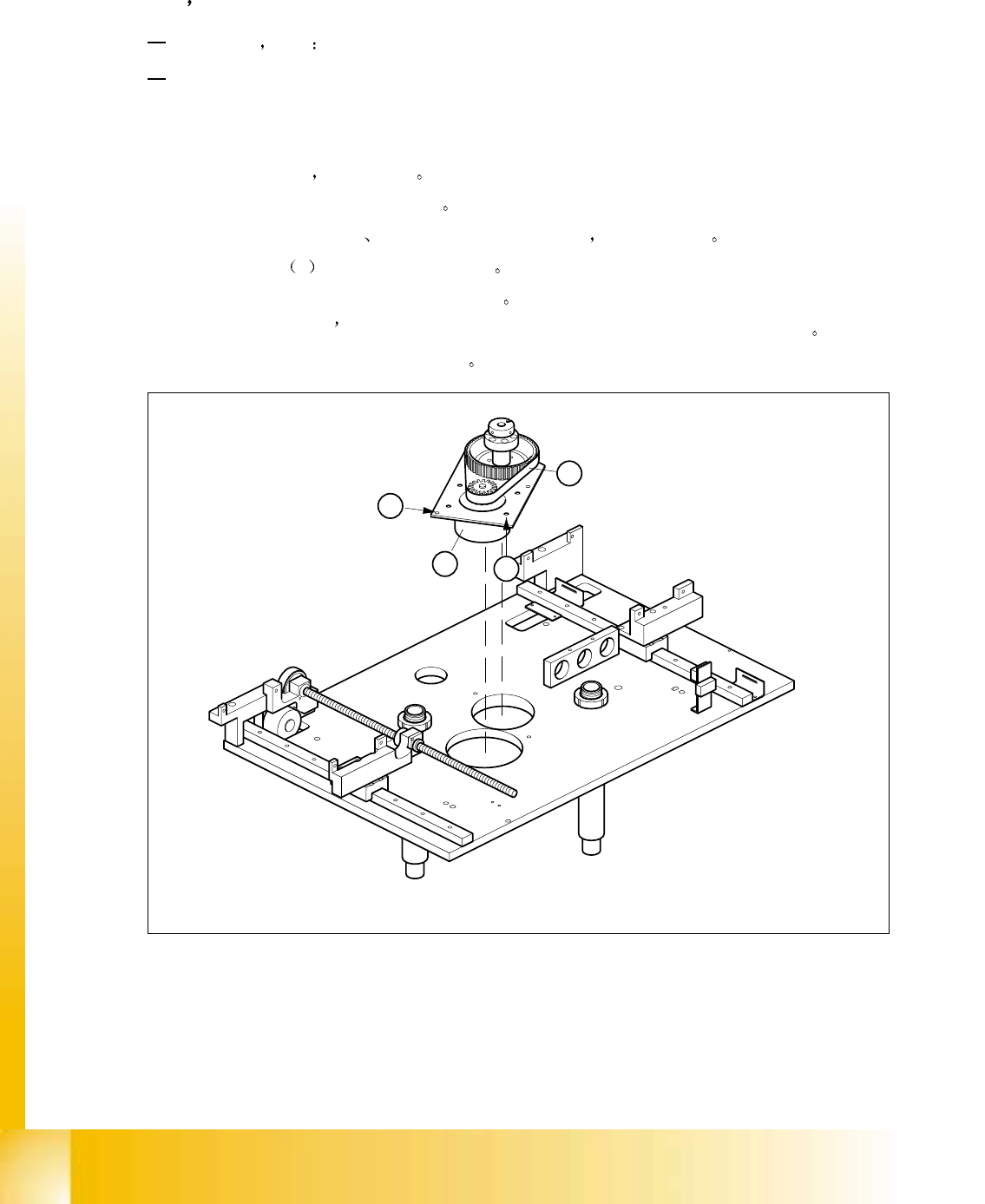

Abb. 9.1.3
拆下升降台电机
Key
(1) 升降台 电机 (2) 同步齿型皮带
B
2
1
A
