S 20 系列维修培训指南 I 2000 年 6 月版
10 华夫盘交换器
11
10.1.8 升降轴接近开关和微动的位置
升降轴接近开关和微动的位置升降轴接近开关和微动的位置
升降轴接近开关和微动的位置
位于 1 号料盘下部和前部 如下所示
Fig. 10.1 - 5
升降轴接近开关和微动的位置
图例
图例图例
图例
BY-S1 微动开关由此处所示的触发铁块触发 触发铁块是可 调的 可用软件来控制
BY-B1 升降轴参考点接近开关必须距 ZPCV 一定距离 可由软件控制
开关标志符
开关标志符开关标志符
开关标志符 开关功能
开关功能开关功能
开关功能
BY-S1
升降轴上部限位开关
反方向
BY-B1
升降轴参考点接近开关
2000 年 6 月版 S 20 系列维修培训指南 I
10 华夫盘交换器
12
10.1.9
10.1.910.1.9
10.1.9 升降轴接近开关和微动的位置
升降轴接近开关和微动的位置升降轴接近开关和微动的位置
升降轴接近开关和微动的位置
下部行程限位开关位于 WPC 的下半部
Fig. 10.1 - 6 升降轴接近开关和微动的位置
图例
图例图例
图例
BY-S2 微动开关由安装在上部触发铁块下 面的可调触发铁块触发
校准由软件控制
如果此开关被激活 则必须通过位于 WPC 控制箱内的限位旁路开关来 强制启动
开关标志符
开关标志符开关标志符
开关标志符 开关功能
开关功能开关功能
开关功能
BY-S2
升降轴下部限位开关 正方向
S 20 系列维修培训指南 I 2000 年 6 月版
10 华夫盘交换器
13
10.1.10
10.1.1010.1.10
10.1.10 控制箱
控制箱控制箱
控制箱

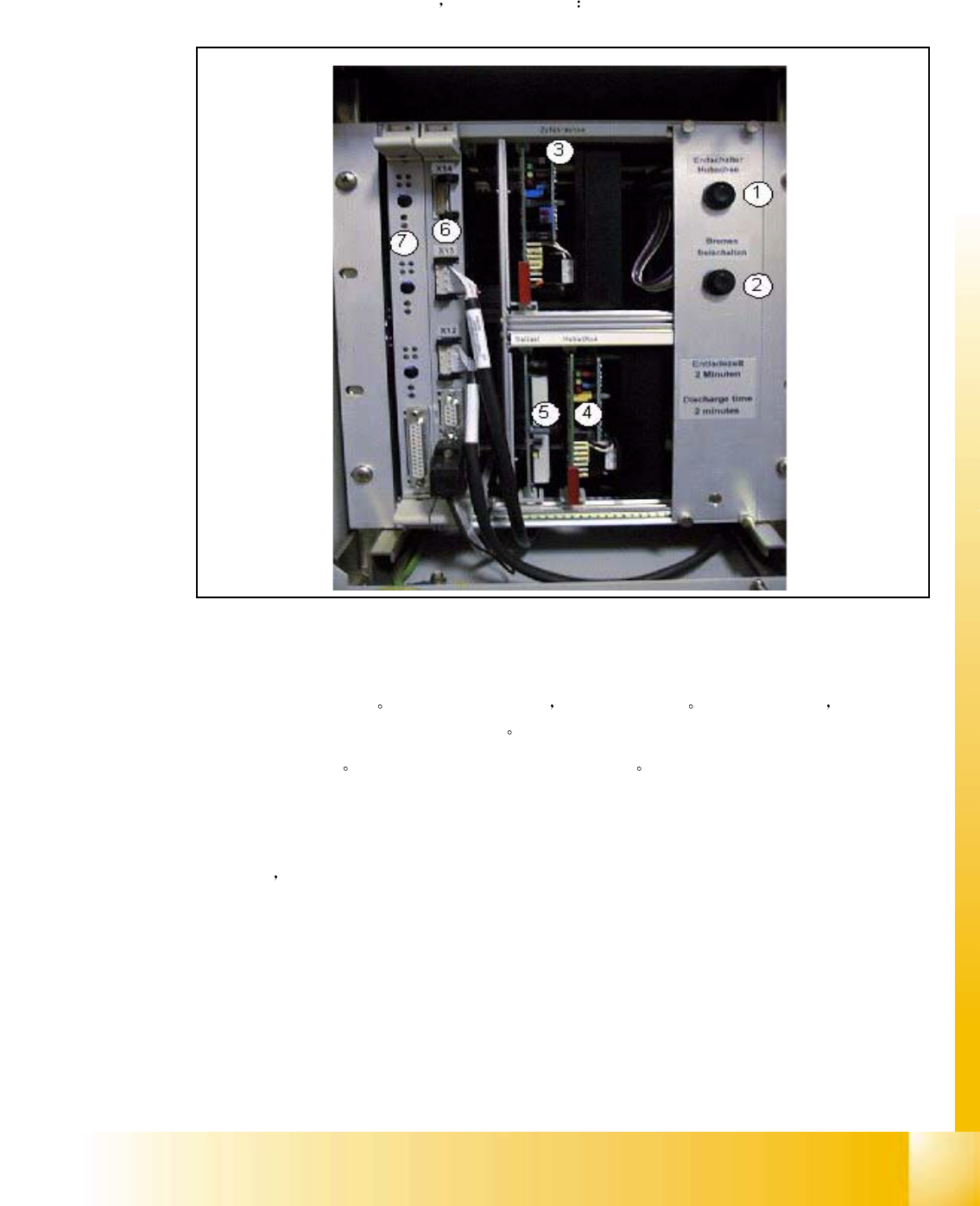

控制箱位于元件卷轴支架的下面 有 7 个主要部件
Fig. 10.1 - 7 控制箱
图例
图例图例
图例
(1) 升降轴限位旁路开关
当升降轴完全下降时 限位开关就动作 为进行回参考点 同时按下此
开关并用 Sitest 软件将开关完全关上
(2) 升降轴释放抱闸
使用此开关下降升降轴时要特别注意
(3) 供料轴伺服放大器卡
(4) 升降轴伺服放大器卡
(5) 储能卡
用于吸除过多的能量
(6) 带 I/O 电缆的通信卡
(7) WPC 轴控制 器卡
