2000 年 6 月版 S 2 0 系列维修培训指南 I 5 旋转头 42 5.3.2 5.3.2 5.3.2 5.3.2 安装 旋转头的前 部 安装 旋转头的前 部 安装 旋转头的前 部 安装 旋转头的前 部 5 5 5 5 Fig. 5.3 - 3 分配 器板的 安装 位置 图例 图例 图例 图例 (1) Star 旋转轴 (2) 分配 器板 (3) 平 行 销 (4) 分配 器板 凸起部分 5 5 5 5 (A) 箭 头指向后 部…
S 20 系列维修培训指南 I 2000 年 6 月版
5 旋转头
41
5.3.1.1
5.3.1.15.3.1.1
5.3.1.1 DLM1
DLM1DLM1
DLM1 旋转头前面部分的拆卸
旋转头前面部分的拆卸旋转头前面部分的拆卸
旋转头前面部分的拆卸
"
关掉贴片系统并将其固定 以防被重新打开
"
取下防护罩
"
从头板上 X9, X13, X14 的槽中拆去连接电缆插头 ( 图 5.3-1件3)
"
把位于压缩空气接头(图5.3-2B)上的卡紧圈按图示箭头方向推至吹气压力单位并拿掉黑色压
缩空气软管
"
松开 4 个 M4x16 内六角螺钉 ( 图 5.3-1和5.3-2 中 A)
注意 在松开最后一个 螺钉时 要按住贴片头以防意外掉落 5
55
5
注意 在拆除旋转头的 前部时 确保 Star 旋转轴已从垂直光栅读数盘轴转动约
15° 否则底部段位器和光栅读数盘轴会掉下来
5
55
5
"
把旋转头的前部从其后部的平行销退出并将其放 在松软 干净的表面上
2000 年 6 月版 S 20 系列维修培训指南 I
5 旋转头
42
5.3.2
5.3.25.3.2
5.3.2 安装旋转头的前部
安装旋转头的前部安装旋转头的前部
安装旋转头的前部
5
55
5

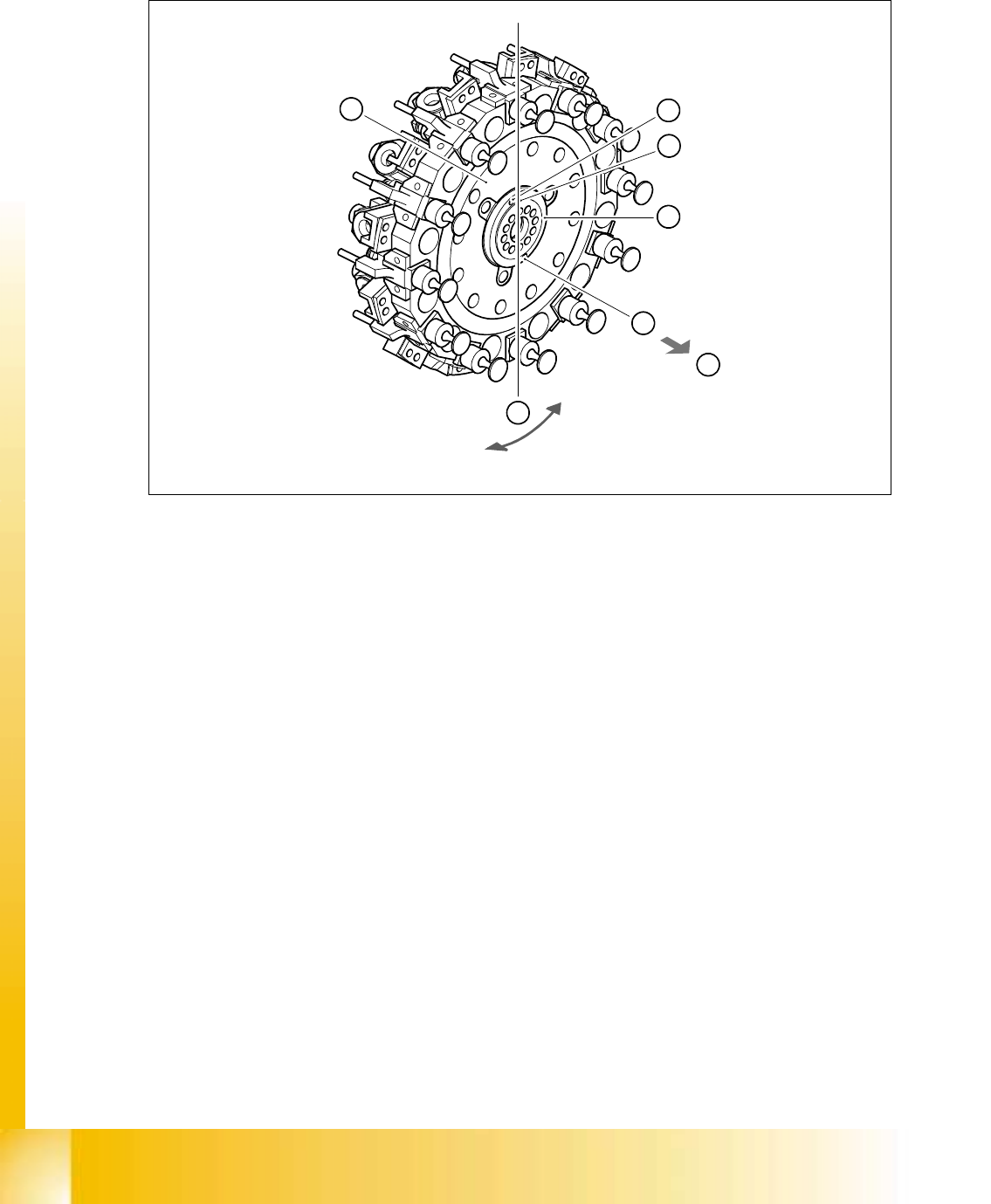

Fig. 5.3 - 3 分配器板的安装位置
图例
图例图例
图例
(1) Star 旋转轴
(2) 分配器板
(3) 平行销
(4) 分配器板凸起部分
5
55
5
(A) 箭头指向后部
(B) 光栅读数盘轴垂直位置
1
3
4
2
3
A
B
15°
S 20 系列维修培训指南 I 2000 年 6 月版
5 旋转头
43
"
检查取下的分配器上的 O 形圈是否安装正确 然后把它塞进后部内
"
检查分配器板是否正确插入
分配器板 (2) 上圆形凸起部分指向 (A) 旋转头 的后部
Star 旋转轴上的平行销 (3) 啮入分配器板上的孔内
"
转动 Star 旋转轴 与光栅读数盘轴垂直位置 (B) 呈约 15°
"
把前部放在后部上 使平行销与前部上的孔对准 成一直线
"
小心地把前部推至后部 直到前部平放在后部上为止
"
固定 4 个 M4x16 的内六角螺钉 见图 5.3-1和5.3-2 中 A
"
将电接头复原 ( 见图 5.3-1) .
"
把压缩空气软管连接到吹气压力单 位上 ( 见图 5.3-2 中 B)
电缆
电缆电缆
电缆 中间分配板
中间分配板中间分配板
中间分配板 头板
头板头板
头板
00333491-W1 X1 X14
00333491-W2 X2 X13
Tab. 5.3 - 1 电接头
