S 20 系列维修培训指南 I 2000 年 6 月版 5 旋转头 57 5.3. 1 0 5.3. 1 0 5.3. 1 0 5.3. 1 0 更 换 旋转站 更 换 旋转站 更 换 旋转站 更 换 旋转站 5 5 5 5 Fig. 5.3 - 1 0 旋转站 / DLM 1 图例 图例 图例 图例 (1) 旋转站 / DLM 1 (2) M3 x 25 内六 角 螺钉 (3) 2 x 2M5 x 30 平 行 销 (4) 旋转头的后…
2000 年 6 月版 S 20 系列维修培训指南 I
5 旋转头
56
5.3.9.1
5.3.9.15.3.9.1
5.3.9.1拆卸中间分配器板
拆卸中间分配器板拆卸中间分配器板
拆卸中间分配器板
"
关掉贴片系统并将其固定 以防被重新打开
"
取下防护罩
"
松开 3 个 M3x5 内六角螺钉 ( 见图 5.3-9 中 2)
"
卸掉 2 个 M3x15 隔板螺栓 ( 图 5.3-9 中 3) 并稍微倾斜 PCB ( 图 5.3-9 中1)
"
小心地从气压压力传感器 ( 见图 5.3-9 中 4) 中卸下软管
"
从板上的槽取下下列插头
"
卸下中间分配器板
5.3.9.2
5.3.9.25.3.9.2
5.3.9.2 安装中间分配器板
安装中间分配器板安装中间分配器板
安装中间分配器板
"
按照 5.3.9.1 说明 恢复 X1... X12 连接
"
把软管推入气压压力传感器管中 ( 见图 5.3-9 中 4)
"
将中间分配板安装到适当位置 ( 见图 5.3-9 中 2)
"
将把防护罩安装到头上
"
打开贴片系统 并将其起动
X1
位于头板上
X14
带状电缆
X2 位于头板上 X13 带状电缆
X3
Z 轴电机 / 测速连接
X4
Z 轴测量系统连接
X5
Star 旋转轴的电机连接
X6
吹气压力 阀的连接
X7 dp 轴的测量系统连接
X10
Z 轴上位 光电传感器 步进电机 的连接
X11
Z 轴下位 光电传感器的连接
X12
Star 旋转轴的测量系统连接
Tab. 5.3 - 2 拆卸中间分配器板
S 20 系列维修培训指南 I 2000 年 6 月版
5 旋转头
57
5.3.10
5.3.105.3.10
5.3.10 更换旋转站
更换旋转站更换旋转站
更换旋转站
5
55
5

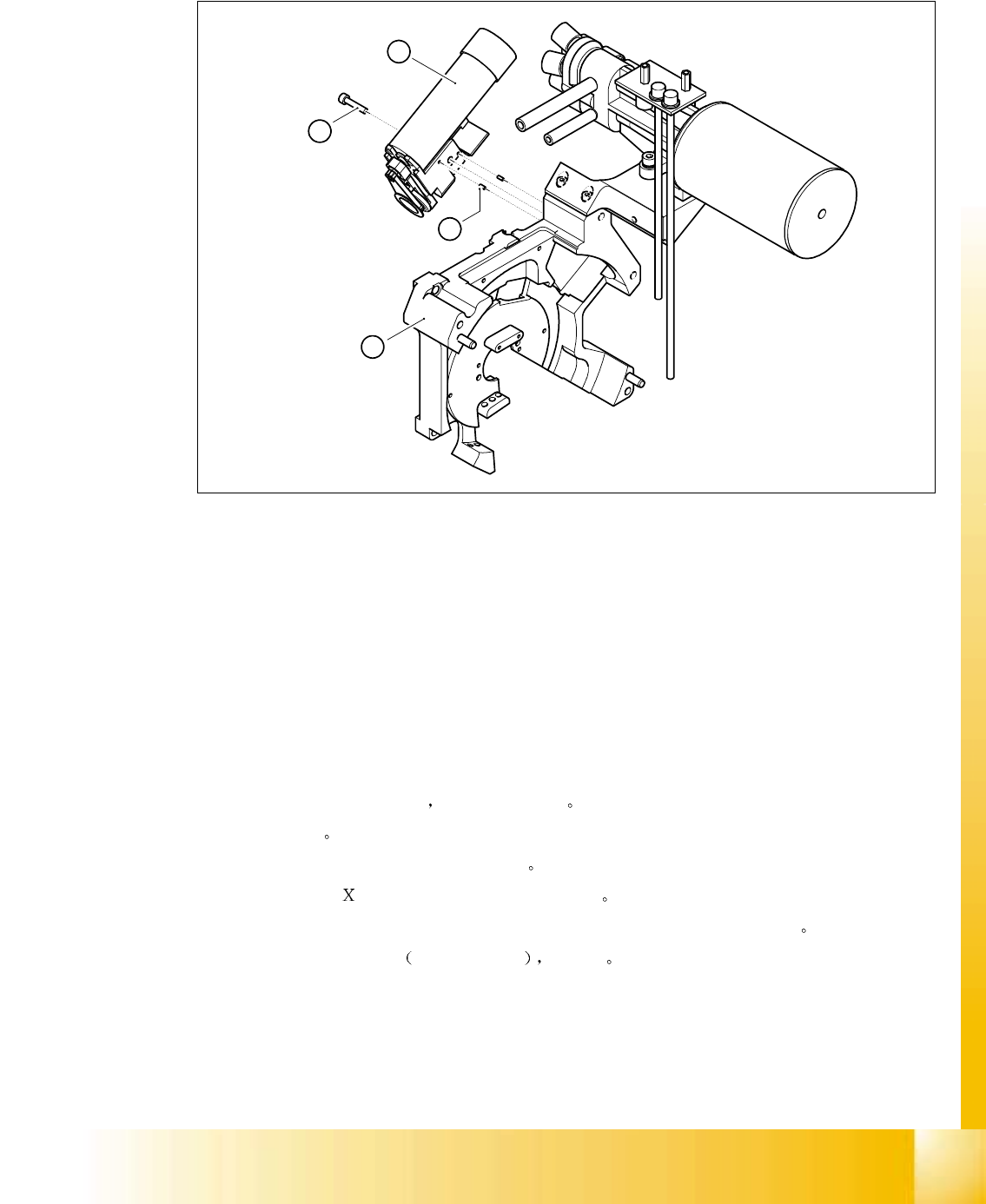

Fig. 5.3 - 10 旋转站 / DLM1
图例
图例图例
图例
(1) 旋转站 / DLM1
(2) M3x25 内六角螺钉
(3) 2 x 2M5x30 平行销
(4) 旋转头的后部
5.3.10.1
5.3.10.15.3.10.1
5.3.10.1拆卸旋转站
拆卸旋转站拆卸旋转站
拆卸旋转站
"
关闭贴片系统并将其固定 以防被重新打开
"
卸下防护罩
"
从头板上的 X10 和 X12 槽中卸下插头
"
推旋转头直至 轴齿型皮带转动轮的橡胶缓冲垫
"
松开在旋转头后半部的后面板上的 M3x25 内六角螺钉 ( 见图 5.3-10 中 2)
"
小心地向后拉旋转站 图 5.3-10 中1 并取下
1
4
2
3
2000 年 6 月版 S 20 系列维修培训指南 I
5 旋转头
58
5.3.10.2
5.3.10.25.3.10.2
5.3.10.2 安装旋转站
安装旋转站安装旋转站
安装旋转站
"
确保旋转站和后面板的接触面 都是干净的
"
把 M3 x 25 内六角螺钉 ( 图 5.3-10 中 2) 插入旋转站的孔中
"
把旋转站上的孔放到平行销上 见图 5.3-10 中 3
"
小心地把旋转站推向后部直至到达置停器
"
用内六角螺钉固定
"
把电缆插入头板上 X10 和 X12 槽中
"
安装头盖
5.3.11
5.3.115.3.11
5.3.11 更换供用于旋转台的 RSF 编码器
更换供用于旋转台的 RSF 编码器更换供用于旋转台的 RSF 编码器
更换供用于旋转台的 RSF 编码器
"
从分配板上取下 X7 接头
"
松开编码器转换板上的两个内六角螺钉 (M2.5 x 5)
"
松开两个内六角螺钉 (2.5 x 8) 并取下整个编码器
"
按相反的操顺序重新安装
调整
调整调整
调整
"
用 Star 旋转轴校准工具 ( 旋转轴零点校正器 ) 安装 Star 旋转轴
"
为了正确调整编码器和段位器 下侧之间的距离 使用精密测试销 直径 :1.5mm
用另外两个测试销校核调整的距离
使用直径 1.6 mm 的精密测试销时 切忌将此销在偏码器和段位器下侧之间滑动
使用直径 1.4 mm 的精密测试销时 必须能够很轻松地插入测试销
5.3.11.1
5.3.11.15.3.11.1
5.3.11.1工具和设备
工具和设备工具和设备
工具和设备
Star 旋转轴零点校正工具 编号 : 00326164-01
直径 1.4mm 精密测试销 编号 00326160-01
直径 1.5mm 精密测试销 编号 00326161-01
直径 1.6mm 精密测试销 编号 00326162-01
