7.2.2 易耗品
易耗品易耗品
易耗品
维修前 准备下列易耗品
7.2.3
7.2.37.2.3
7.2.3 备件
备件备件
备件
开始维修前 准备下列备件
易耗品 件号
无纺布
脱脂棉
00352931-01
SIPLACE 擦布 00315253-01
擦镜头布
乙醇
ISOFLEX TOPAS, NCA 52 00328369-01, 00330850-01 tube 50g
WD40, 400 ml 00325833-01
UNISILKON L250L 00310259-01
备件 件号
滤网
00336902-01
旋转头消声器
00320964-01
O 型圈 6x1 00323535-02
用于阀塞的 O 型圈
00345127-01
Viledon 过滤器垫 225 x 362 00304048-01
带干净的陶瓷吸嘴或新吸嘴的仓
成套干净的吸嘴光栅盘
成套干净的阀塞
阀塞
00330711-02
2000 年 6 月版 S 20 系列维修培训指南 I
7 预防性维修
10
7.3
7.37.3
7.3 每班维修
每班维修每班维修
每班维修
S 20 系列维修培训指南 I 2000 年 6 月版
7 预防性维修
11
每班进行清洁工作时 需要一个废料仓 收集器以及真空吸尘器
按照图示的次序进行清洁工作 最大限度地减少停机现象
O 当悬臂处于贴片位置上方时
按下第一个站机上的 Stop 停止 按钮
O 这样
悬臂就会在工作区以外停下来
O 打开防护罩
清空弃料盒
清空弃料盒清空弃料盒
清空弃料盒

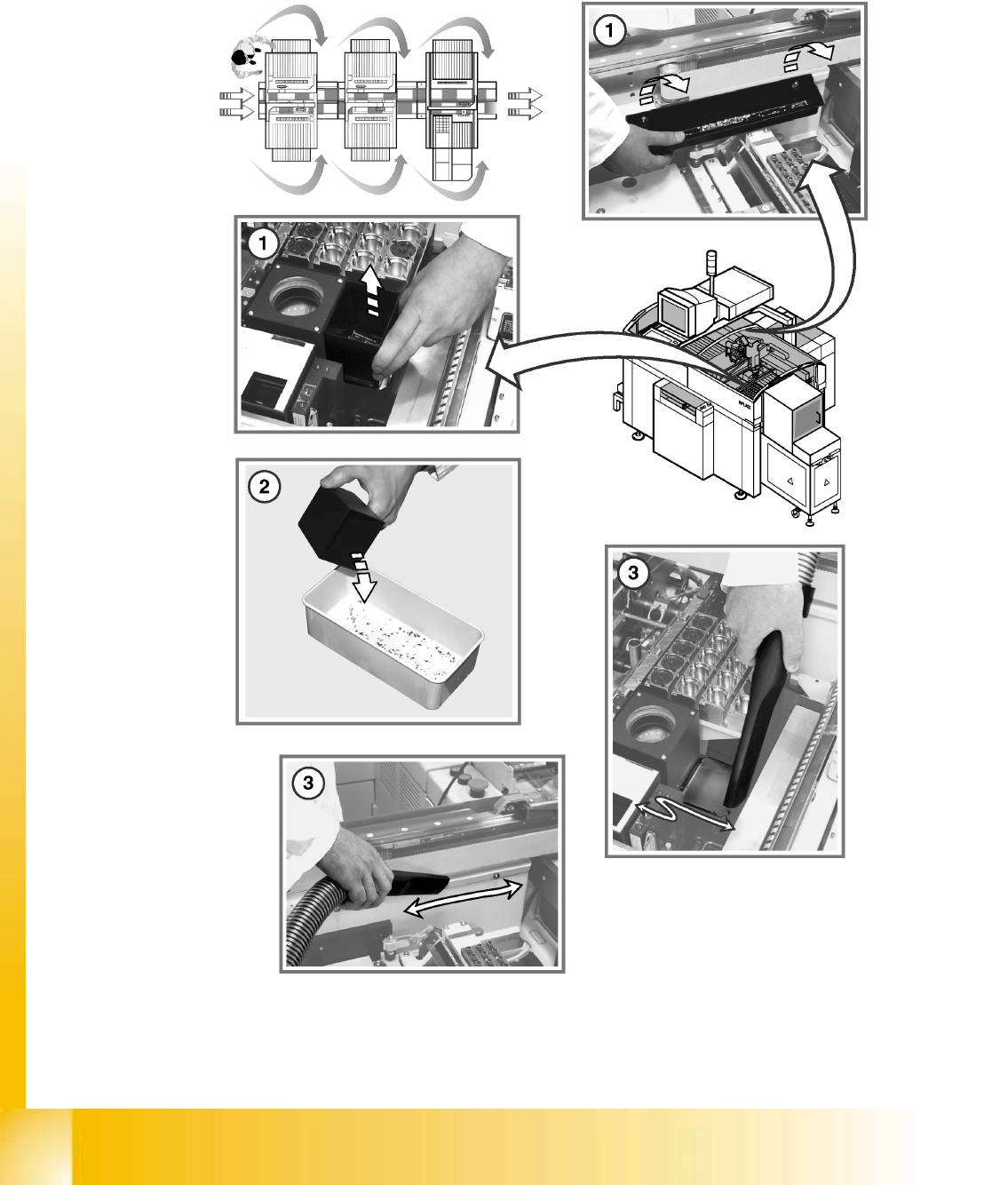

(1) 取下旋转头和 IC 头的弃料盒
(2) 将这些弃料盒倒在收集箱内
7
77
7
我们建议 每班后清空弃料盒 以便查看元件是否经常被丢弃 检查故障原因时 可用差错跟踪
菜单或 MaDaMaS ( 拾取可靠性 )
(3) 在弃料盒四周用真空吸尘器吸尘
然后在机器内更换新的弃料盒
7
77
7
不要在贴片机内留下任何松散的元件 因为它们可能会掉在运动的零部件之间 导致故障的发
生
