S 20 系列维修培训指南 I 2000 年 6 月版 5 旋转头 51 5.3.7 5.3.7 5.3.7 5.3.7 安装 Z 轴置停器 安装 Z 轴置停器 安装 Z 轴置停器 安装 Z 轴置停器 Fig. 5.3 - 7 Z 轴的 电 机和传 感 器 图例 图例 图例 图例 (1) Z 轴 电 机 (2) 电 机 支架 (3) z 轴 齿 型 皮 带 (4) Z 轴 顶 部 传 感 器 (5) 齿 型 皮 带 紧固 件 (6) 内…
2000 年 6 月版 S 20 系列维修培训指南 I
5 旋转头
50
5.3.6.2
5.3.6.25.3.6.2
5.3.6.2 更换
更换更换
更换 Z 轴底部
Z 轴底部Z 轴底部
Z 轴底部 传感器
传感器传感器
传感器
请注意
此项工作只能由西门子维修技术人员或用户中经 过适当培训的人员进行
备件
备件备件
备件
Z 轴底部 传感器 编号 00321524S03
测试设备
测试设备测试设备
测试设备
精密测试销
直径 1.3
编号 00326163-01
"
从分配器板上拆下插座接头 X11
"
松开带状电缆夹持器的 3 个内六角螺钉 ( 1 x M2 x 8 和 2 x M2 x 5) 并卸下带状电缆夹持器
"
松开 2 个槽头螺钉 (M1.6 x 4) 取下 Z 轴底部 传感器
"
用精密测试销将光电传感器和吸嘴环之间的 侧面间隙调到1.3 mm
"
重新安装时 按照相反的操作顺序进行
注意
安排带状电缆路线时要小心
S 20 系列维修培训指南 I 2000 年 6 月版
5 旋转头
51
5.3.7
5.3.75.3.7
5.3.7 安装 Z 轴置停器
安装 Z 轴置停器安装 Z 轴置停器
安装 Z 轴置停器

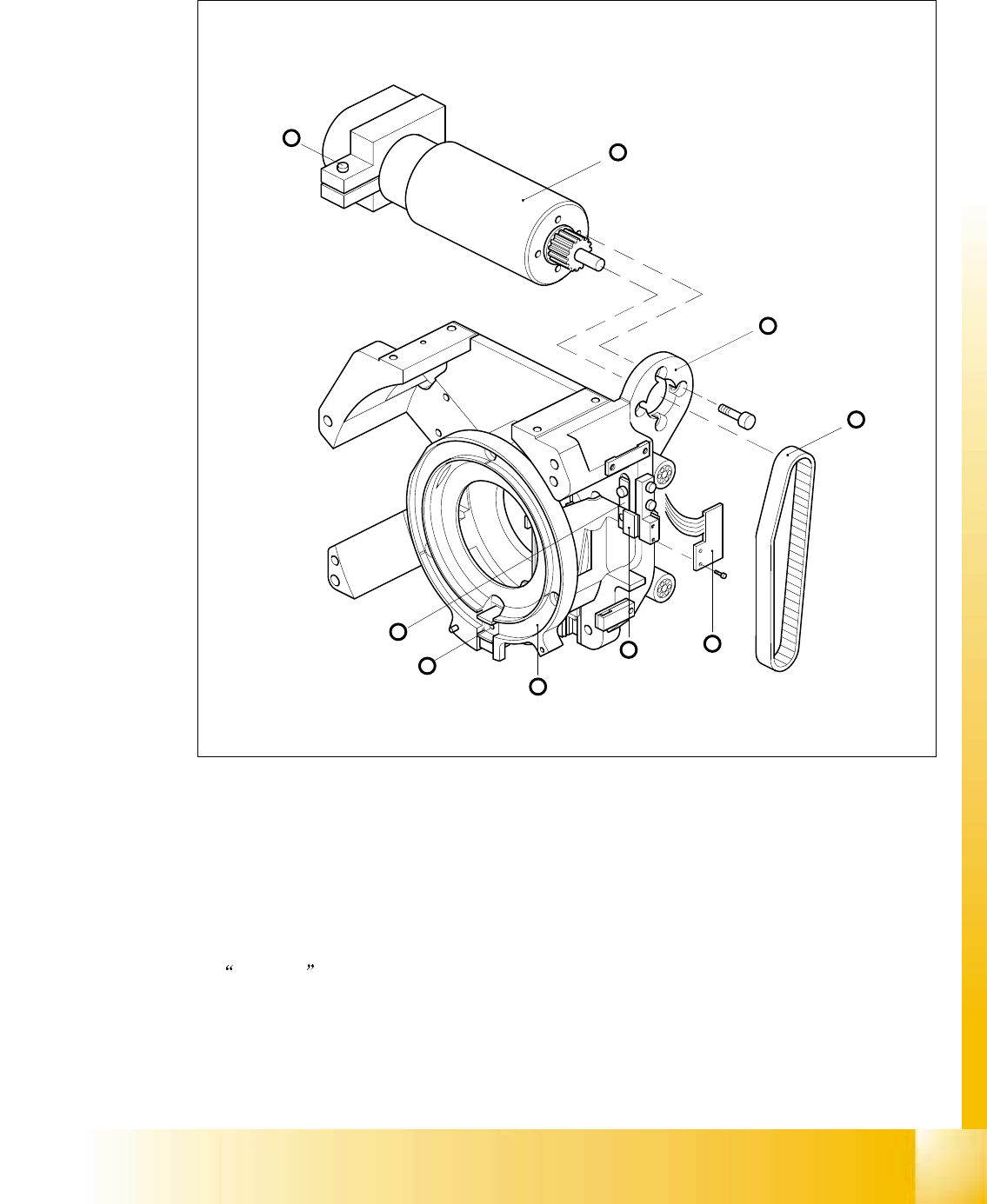

Fig. 5.3 - 7 Z 轴的电机和传感器
图例
图例图例
图例
(1) Z 轴电机
(2) 电机支架
(3) z 轴齿型皮带
(4)
Z 轴顶部 传感器
(5) 齿型皮带紧固件
(6) 内六角螺钉
(7) z 轴上部置停器
5
3
A
7
8
4
1
6
2
2000 年 6 月版 S 20 系列维修培训指南 I
5 旋转头
52
5.3.7.1
5.3.7.15.3.7.1
5.3.7.1
工具和设备
工具和设备工具和设备
工具和设备
一套 DIN 911 内六角板手
Z 轴校准工具 编号 00331308-01
5.3.7.2
5.3.7.25.3.7.2
5.3.7.2 安装
安装安装
安装
"
按照 5.3.1.1 说明 拆卸旋转头的前部和 Star 旋转轴
"
用手指小心地提升 Z 轴直至弹簧爪稍稍超出轨道圈
请注意
如果不能将 Z 轴的弹簧爪放进此位置 可以把 2 个 M2.5x8 的内六角螺钉松开 5
55
5
"
把 Z 轴校准工具插入轨道圈标记 A 的位置
"
用两个内六角螺钉把置停器固定在适当位置
"
松开内六角螺钉 以便装上置停块
"
把置停块向内推 直至与置停器接触为止
"
用 M2x4 内六角螺钉固定置停块
