S 20 系列维修培训指南 I 2000 年 6 月版 5 旋转头 31 5. 1 .28 5. 1 .28 5. 1 .28 5. 1 .28 贴片元件 贴片元件 贴片元件 贴片元件 Z 轴向上 Z 轴向上 Z 轴向上 Z 轴向上 Fig. 5. 1 - 25 贴片元件 Z 轴向 上 下位光 电 传 感 器 (LB) 开 关 终止信号向下定位 阀门电 机 拾取 - 贴片位置 至吹气 测量 贴片时的吹气 压 起 动 端 子向上运动 …
2000 年 6 月版 S 20 系列维修培训指南 I
5 旋转头
30
5.1.27
5.1.275.1.27
5.1.27 贴片元件
贴片元件贴片元件
贴片元件 Z 轴向下
Z 轴向下Z 轴向下
Z 轴向下

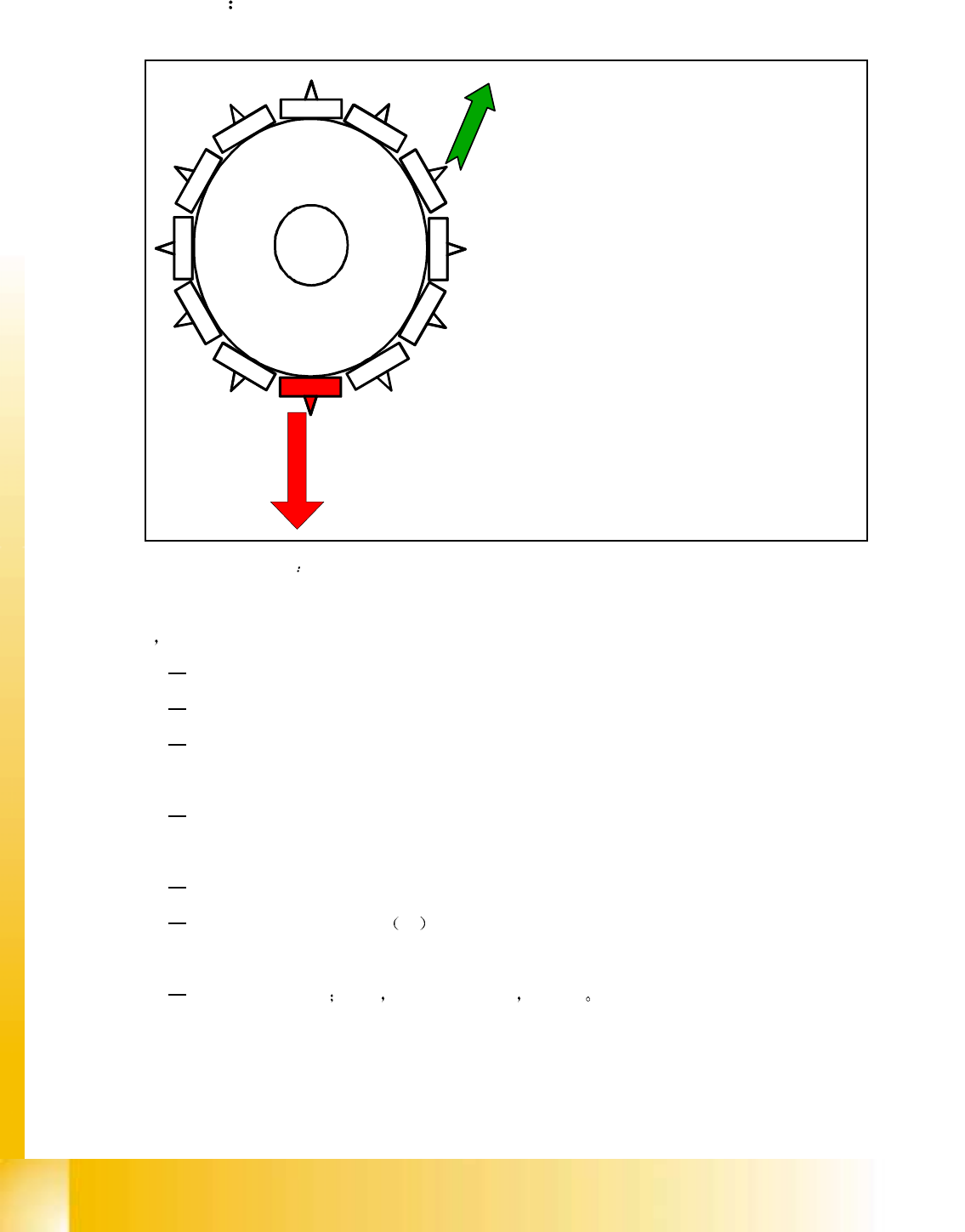

Fig. 5.1 - 24 贴片元件 Z 轴向下
X Y 轴和旋转轴的终止信号
所有 3 个终止信号都有了
贴片前真空检查已完成
元件是否在吸嘴上 ?
z 轴起动
Z - 轴向下定位
上位光电传感器 (LB) 开关
吹气电磁阀打开
允许下位光电传感器开关 LB 动作
下位光电传感器 (LB) 开关
终止信号向下定位 电机 拾取 - 贴片位置 至吹气
2
3
4
5
6
7
8
9
10
11
12
1
S 20 系列维修培训指南 I 2000 年 6 月版
5 旋转头
31
5.1.28
5.1.285.1.28
5.1.28 贴片元件
贴片元件贴片元件
贴片元件 Z 轴向上
Z 轴向上Z 轴向上
Z 轴向上

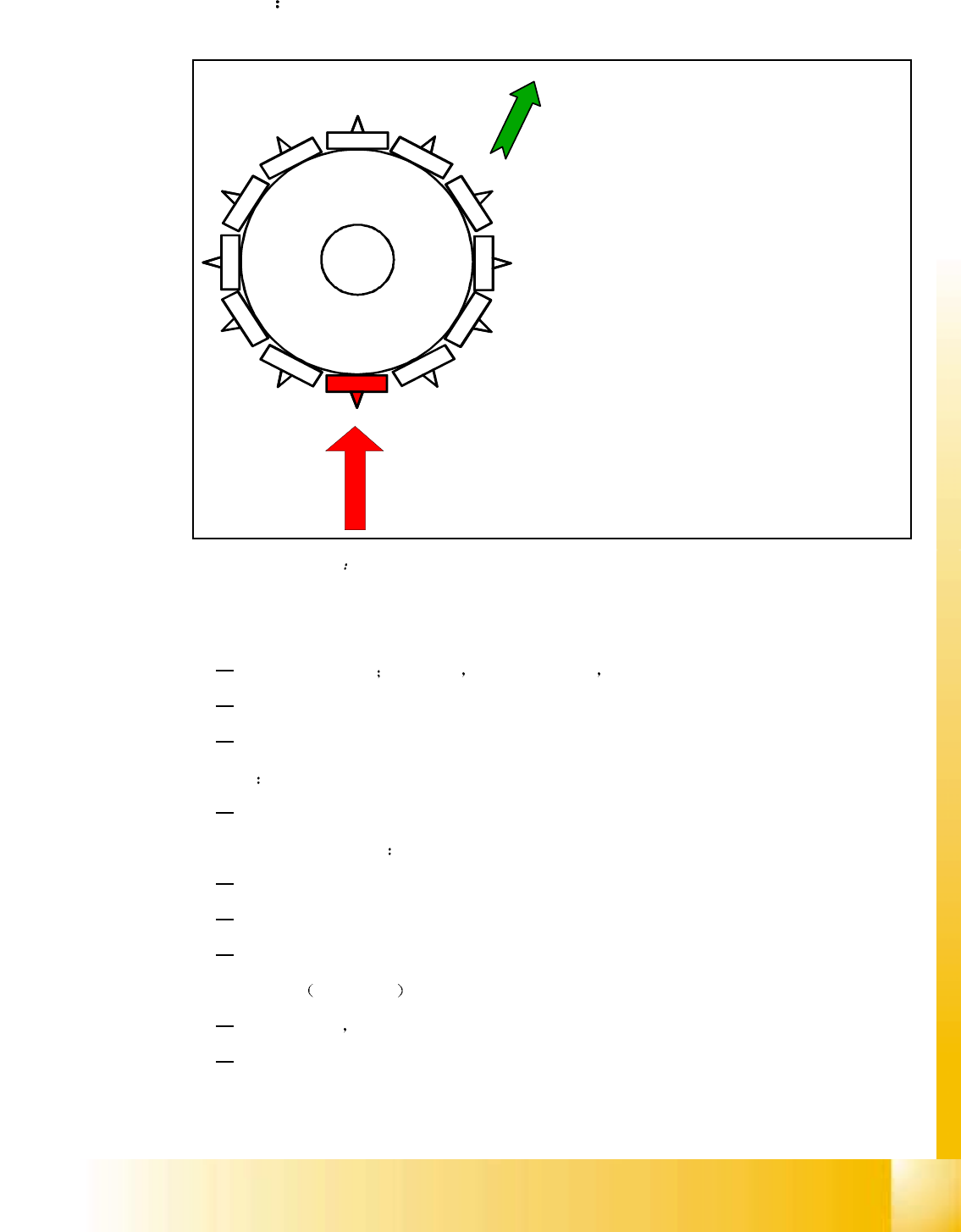

Fig. 5.1 - 25 贴片元件 Z 轴向上
下位光电传感器 (LB) 开关
终止信号向下定位 阀门电机 拾取 - 贴片位置 至吹气
测量贴片时的吹气压
起动端子向上运动
z 轴起动
Z 轴向上定位
上位光电传感器 (LB) 开关
吹气电磁阀复位
复位下位光电传感器 (LB) 信号
允许悬臂轴起动
z 轴终止信号
Z 轴在 0 位
启动真空检测 段位器是否已密封 ? 403.XX
允许旋转轴起动
2
3
4
5
6
7
8
9
10
11
12
1
2000 年 6 月版 S 20 系列维修培训指南 I
5 旋转头
32
5.1.29
5.1.295.1.29
5.1.29 吸嘴光学扫描
吸嘴光学扫描吸嘴光学扫描
吸嘴光学扫描
1. 放置第一块板后 吸嘴扫描就开始了
所有在 SCANPARA.MA 中提到的吸嘴都用元件照相机测量 如 901,904,911,914,925 吸嘴
如果上面有亮点 且具有一定的尺寸和亮度 机器就显示 吸嘴段位器 ... 磨损不能再用
或已污染
2. 由于元件偏移和元件最小高 度
微型吸嘴可以接触焊剂或粘结剂
3. 每个段位器的元件数量 旋转周期的数量 应按照用户加工需要进行调整 下一个吸嘴扫描
将根据这一数量进行
这项检查总是在 PCB 操作完成后再进行
4. 其它选项
这并非是一个严重的差错 机器只显示差错但不停机
