S 20 系列维修培训指南 I 2000 年 6 月版 5 旋转头 37 5.2.4 5.2.4 5.2.4 5.2.4 拾取前真空检查 拾取前真空检查 拾取前真空检查 拾取前真空检查 段位器 密封 段位器 密封 段位器 密封 段位器 密封 Fig. 5.2 - 4 拾取前真空检 查 段位器 密封 1 . 在 每 次拾取前 检查段位器的 密封质量 2. 这 项 检查 旨 在 测试 真空 滑阀 的 密封质量 3. 一 般情况 下 检查结果…
2000 年 6 月版 S 20 系列维修培训指南 I
5 旋转头
36
5.2.3
5.2.35.2.3
5.2.3 贴片前真空检查
贴片前真空检查贴片前真空检查
贴片前真空检查

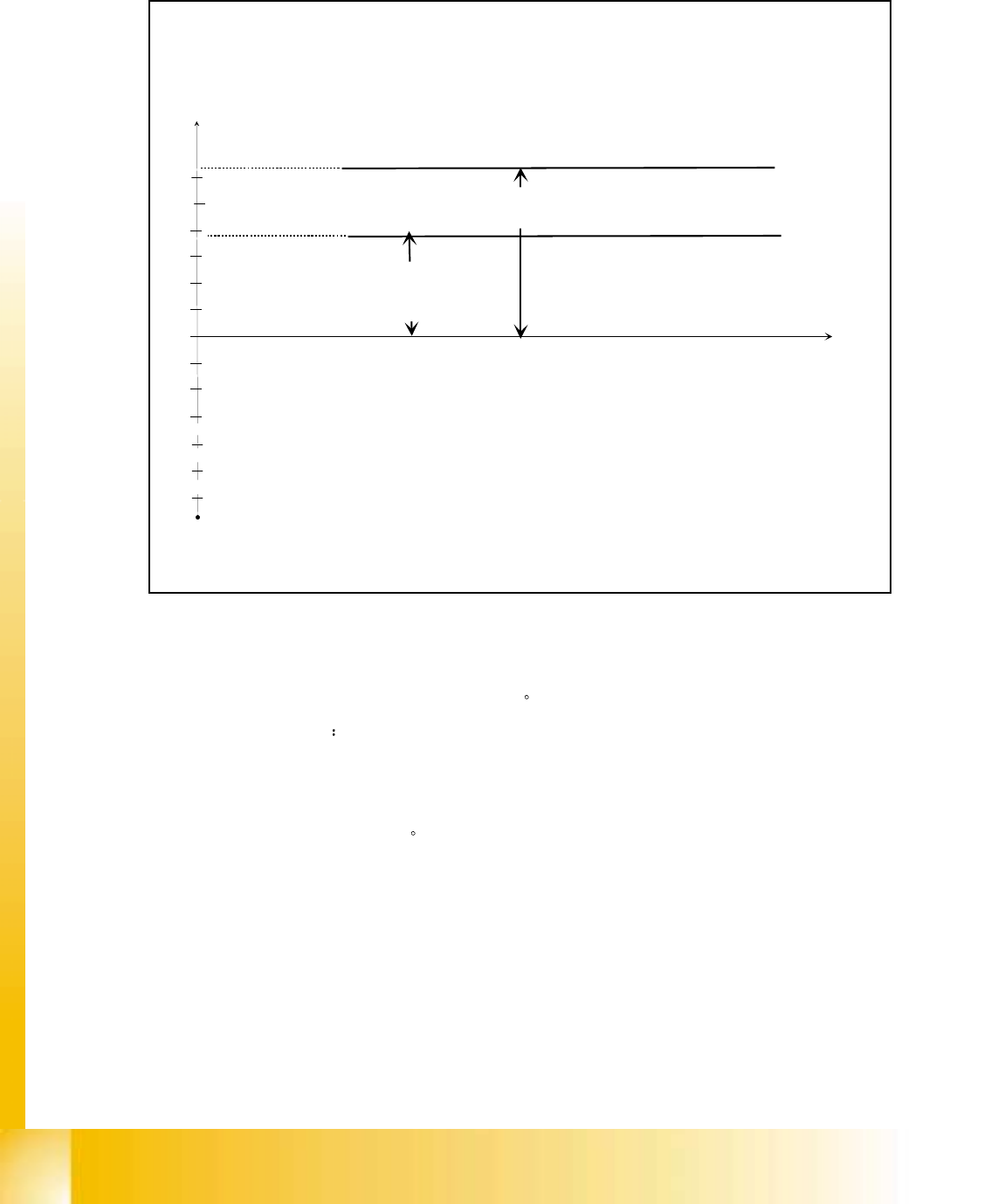

Fig. 5.2 - 3 贴片前真空检查
1. 贴片前进行另一次真空检查 确保元件仍在吸嘴 处
2. 使用拾取时的临界值 任何破损的元件在 下一个拾取循环期间 将被丢弃
-700
-720
-740
-760
-780
-800
-820
-840
-860
-880
-900
0
t
maximum vacuum
Vacuum nozzle closed
Vacuum nozzle open
Vacuum difference at
the last reference run
Environment pressure
Component is rejected at reject box at the next pick up cycle
Component is accepted
at vacuum check
20%
Pressure difference nozzle - inside -> environment
S 20 系列维修培训指南 I 2000 年 6 月版
5 旋转头
37
5.2.4
5.2.45.2.4
5.2.4 拾取前真空检查
拾取前真空检查拾取前真空检查
拾取前真空检查 段位器密封
段位器密封段位器密封
段位器密封
Fig. 5.2 - 4 拾取前真空检查 段位器密封
1. 在每次拾取前 检查段位器的密封质量
2. 这项检查旨在测试真空滑阀的密封质量
3. 一般情况下 检查结果应在回参考点过程中确定的关闭值的 ± 20 毫巴内
4. 如果结果在公差之外 则机器就记录一个差错 如果差错在同一个段位器 上 350 次贴片中出现
了 3 次
就会出现 易漏的段位器 差错
5. 如果出现这种差错 就要检查真空滑阀
6. 在 ideal.MA 文件中记录 20 毫巴 3 次 差错和 350 次贴片的数值
-700
-720
-740
-760
-780
-800
-820
-840
-860
-880
-900
0
t
-920
Threshold -20 mbar
Threshold +20 mbar
Vacuum difference
at reference run
1.Error on this
segment is logged
2. Error logged
3. Error on this
segment is displayed
Pressure difference nozzle - inside -> environment
2000 年 6 月版 S 20 系列维修培训指南 I
5 旋转头
38
5.2.5
5.2.55.2.5
5.2.5 在贴片位置或弃料位时的吹气
在贴片位置或弃料位时的吹气在贴片位置或弃料位时的吹气
在贴片位置或弃料位时的吹气
Fig. 5.2 - 5 在贴片位置或弃料位时的吹气
1. 在贴片位置和弃料位吹气时从吸嘴 中移走元件
2. 贴片吹气压力应设在
0.15 巴 71x/91x 吸嘴
0.20 巴 70x/90x 吸嘴 5
55
5
3. 丢弃位吹气压力应设至 0.25 巴
200
160
120
80
40
0
t
240
Air kiss at placement position to
remove the vacuum in the nozzle
and to place the component
Air kiss at reject position to remove the vacuum
in the nozzle and to reject the component.
Pressure difference nozzle - inside -> environment
