2000 年 6 月版 S 2 0 系列维修培训指南 I 7 预防性维修 36 7.6 7.6 7.6 7.6 2 个月维修 2 个月维修 2 个月维修 2 个月维修
S 20 系列维修培训指南 I 2000 年 6 月版
7 预防性维修
35
用新的 SIPLACE 擦布对导轨上油 防腐
O 重新把防护装置放在割刀上方
用浸有乙醇的无纺布擦净接触面 机器内部和转换台
用无纺布喷上 WD40 对接触面进行防腐处理
重新把转换台安装到贴片机内以前 建议用户按照 每周维修 部分所述 对供料器和转换台进
行维修
O 按上述相反的次序把转换台返回机器
O 确保在转换台夹持装置上的定位销滑入转换台上的销孔内
7
77
7
O 用拉紧器和内六角螺钉把转换台固定就位
然后按下列次序重新连接机器
1. 散件供料器的压缩空气供给系统
2. 矩形数据接头
3. 圆形主电源插头
O 关上防护罩
O 在所有供料器区重复这些步骤
O 在主开关上打开贴片机
31
32
2000 年 6 月版 S 20 系列维修培训指南 I
7 预防性维修
36
7.6
7.67.6
7.6 2 个月维修
2 个月维修2 个月维修
2 个月维修
S 20 系列维修培训指南 I 2000 年 6 月版
7 预防性维修
37
7
77
7
每 2 个月进行维修时 需要下列工具 设备和易耗品进行
凝结水盛水盘
短毛刷子
十字槽螺丝改锥
成套内六角板手
剪刀
油石
真空吸尘器
废料仓
拆除吸嘴工具 ( 件号 00311448-01)
无纺布
ISOFLEX TOPAS NCA52 grease ( 件号 00328369-01)
WD40( 件号 00325833-01)
如有必要 418 膜片 ( 件号 00307052-03) 和吸嘴 ( 件号 00310569-03))
如有必要 , 新滤网 ( 件号 003369020)
如有必要 旋转头的新消声器 ( 件号 00320964-01)
如有必要 IC 头的新消声器 ( 件号 00308498-01)
检查或更换滤网
检查或更换滤网检查或更换滤网
检查或更换滤网

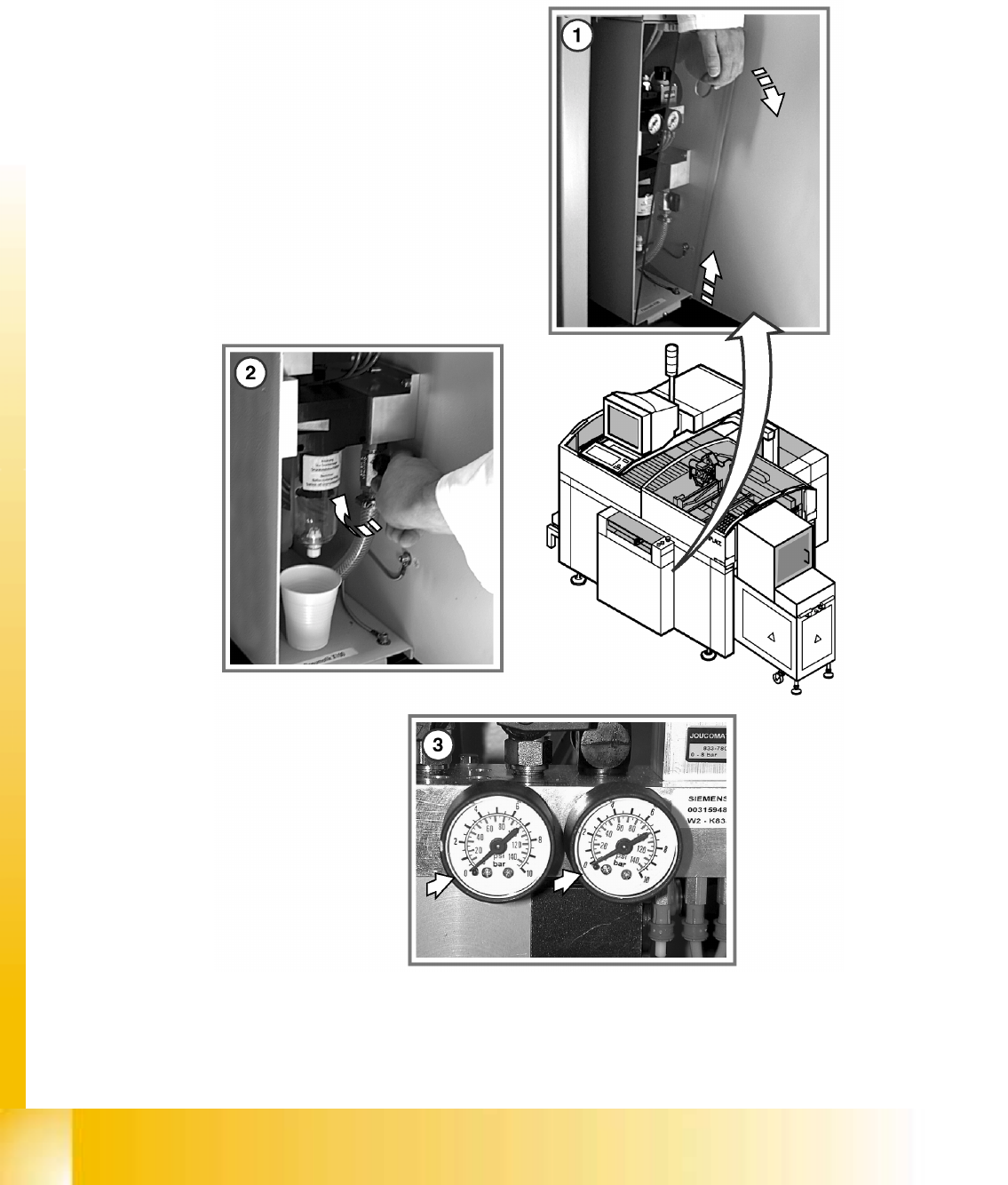

(1) 打开压缩空气供给系统门
(2) 把盛水盘放在压缩空气维修装置之下
O 关上压缩空气主阀
(3) 一旦两个压力表读数为 0
在主开关上把贴片机关掉
