2000 年 6 月版 S 20 系列维修培训指南 I 1 安全注意事项 38 图 例 图 例 图 例 图 例 (1) 处 于 关 闭 位置的 截 止 阀 (2) 工 作 压力 计 (3) 监视 阻挡栏 工 作 压力 的 压力 计 (4) 压 缩空 气单 元 在贴片系统 上 的位置 警告 切勿在 增 压时断 开 压 缩空 气 线 路 否则有 造 成人 身伤害 的危险
S 20 系列维修培训指南 I2000年 6 月版
1 安全注意事项
37
1.4
1.41.4
1.4 停止压缩空气的补充
停止压缩空气的补充停止压缩空气的补充
停止压缩空气的补充
放电压力
放电压力放电压力
放电压力
压缩空气的工作压力设为 5,1 帕 但可能会在 5.0 到 5.3 帕之间波动
压缩空气单元的位置如 Fig. 1.1.12 中 4 所示 使用截止阀 (Fig. 1.1.12 中 1) 可以中断自动贴片系
统中压缩空气的补充
使用截止阀之前 必须卸下盖板
将截止阀 (Fig. 1.1.12 中 1) 上的杠杆从垂直位置转向水平位置
观察工作压力计和为置停器补充压缩空气的压力计 (Fig. 1.1.12 中 2 和 3 )
接通自动贴片系统后 压力在 1 分钟之内释放完毕

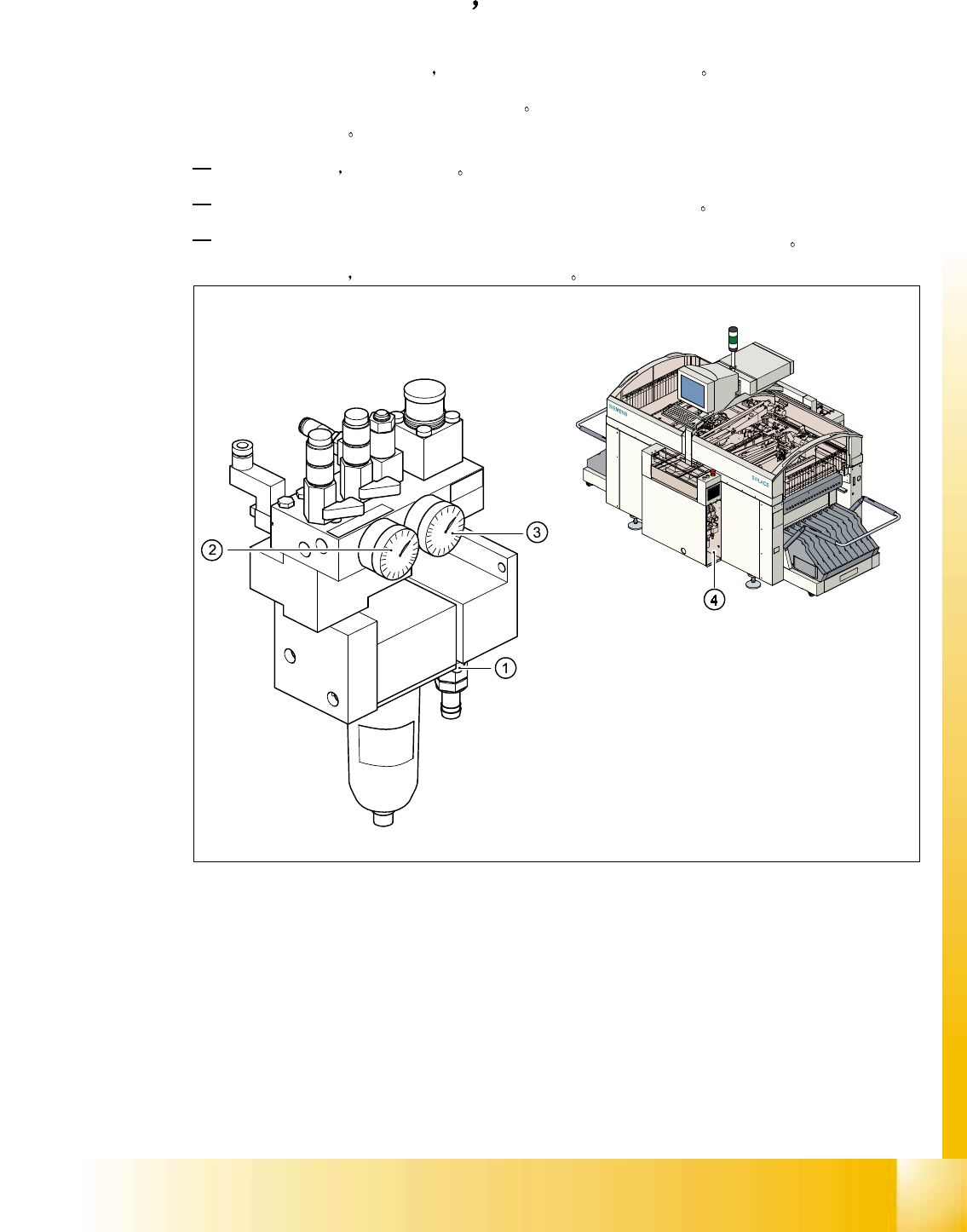

Fig. 1.4 - 1 自动贴片系统上的压缩空气单元
2000 年 6 月版 S 20 系列维修培训指南 I
1 安全注意事项
38
图例
图例图例
图例
(1) 处于
关闭 位置的截止阀
(2) 工作压力计
(3) 监视阻挡栏工作压力的压力 计
(4) 压缩空 气单元在贴片系统上的位置
警告
切勿在增压时断开压缩空气线路 否则有造成人 身伤害的危险
S 20 系列维修培训指南 I2000年 6 月版
1 安全注意事项
39
1.5
1.51.5
1.5 关闭主开关后自动贴片系统的能量状态
关闭主开关后自动贴片系统的能量状态关闭主开关后自动贴片系统的能量状态
关闭主开关后自动贴片系统的能量状态
危险
SIPLACE 系列的自动贴片系统使用 3x400V ±10%
50/60 Hz 电源电压
这意味着系统部件带有可能致命的电压 - 即使在主开关关闭以后
如果没有正确操作这些自动贴片 系统 可导致死亡 严重伤害或设备的严重损坏
务必遵守相应的事故预防和 VDE 规则 ( 尤其是 VDE 0113)
控制和伺服单元挡板只能由经过 适当培训的合格人员 打开
.
Fig. 1.5 - 1 贴片系统上的控制单元 伺服单元 主开关 检修插座及压缩空气单元
