S 20 系列维修培训指南 I 20 00 年 6 月版 2 综述 11 . Fig. 2.4 - 1 电源装置 CO952 的 正面 图 - 测量电压
2000 年 6 月版 S 20 系列维修培训指南 I
2 综述
10
罩子关闭时 , 转动转换钥匙 K1 和 K2 都能通电 但主轴则以较低的速度运动 这是由机器
控制器的速度图来控制 , 而不是靠降低电压来控制
S 20 系列维修培训指南 I 2000 年 6 月版
2 综述
11
.

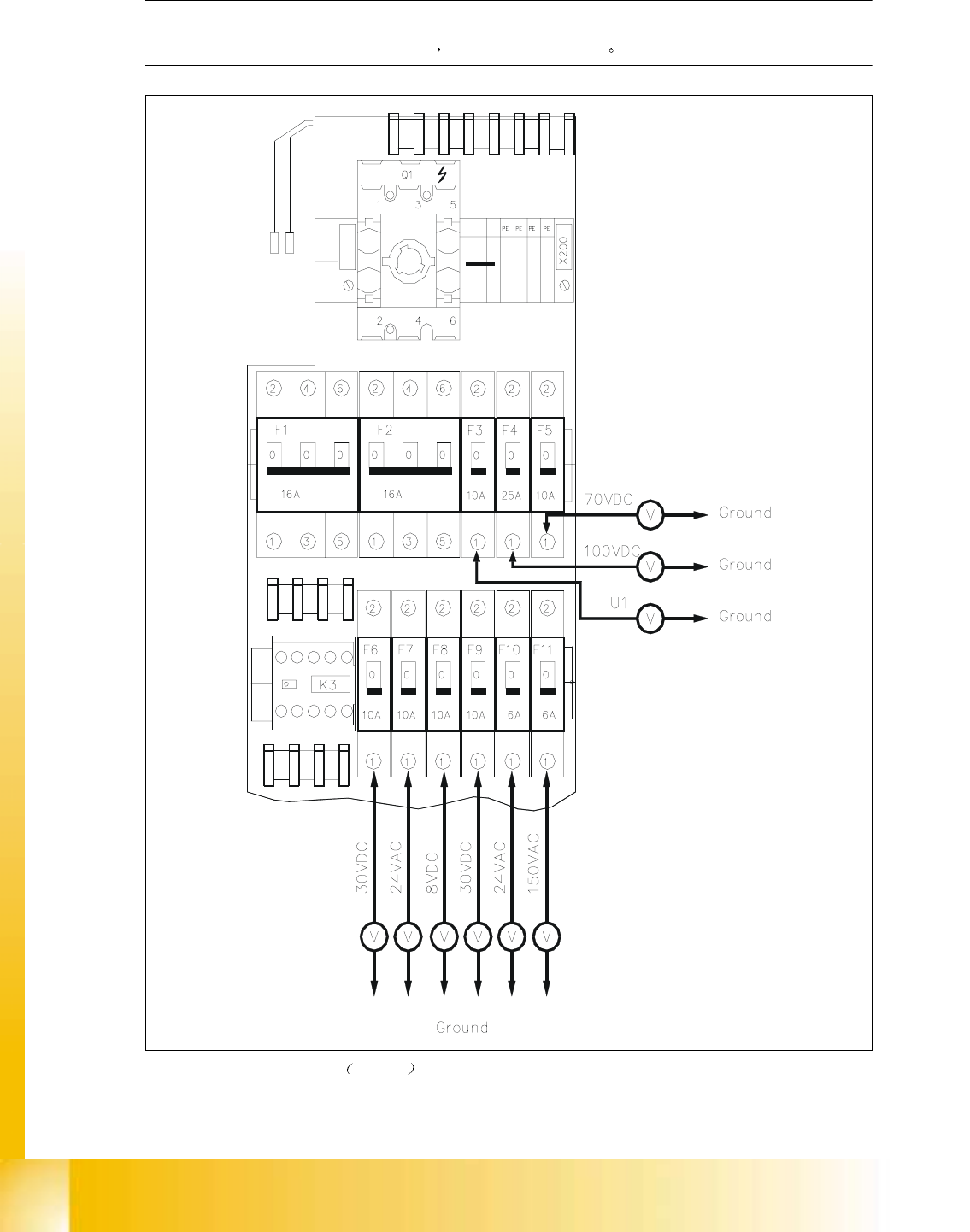

Fig. 2.4 - 1
电源装置 CO952 的正面图 - 测量电压
2000 年 6 月版 S 20 系列维修培训指南 I
2 综述
12
Vor Box
注意
详细测量或确定电源装置的故障位 置时 应参阅相关的电路图

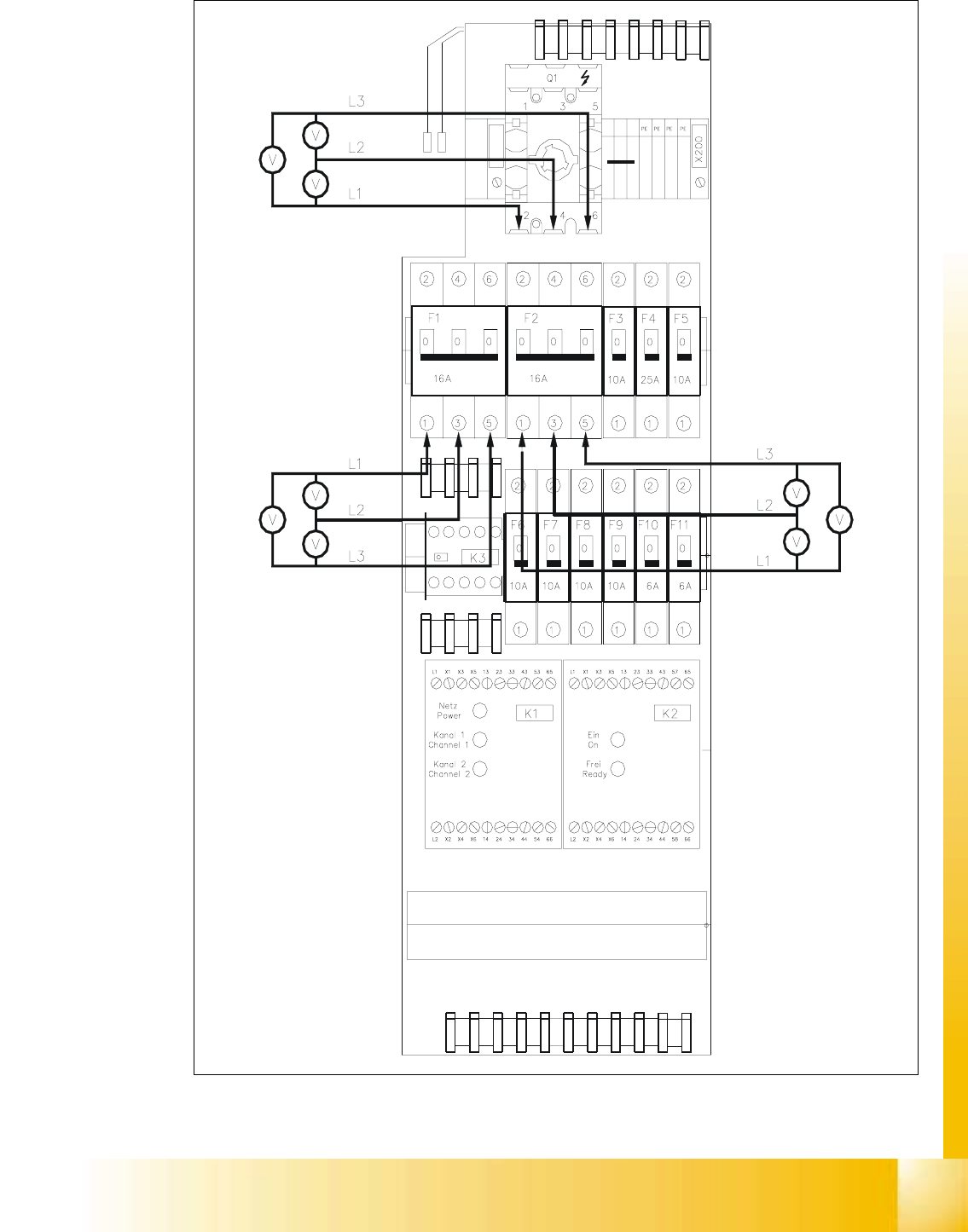

Fig. 2.4 - 2 电源装置 C0952 部分视图 的正面图 - 测量电压
