S 20 系列维修培训指南 I 2000 年 6 月版 10 华夫盘交换器 33 10.7 打印 打印 打印 打印 WPC-TEST-SW He lp Menu 1 0.7. 1 1 0.7. 1 1 0.7. 1 1 0.7. 1 供料轴零点校正 供料轴零点校正 供料轴零点校正 供料轴零点校正 设 定零点校正时 须注意下列 事项 当编 码 器的零标 记 与 参考点接近 开关的 开关点 重 合 时 会 导 致 在进 行 回 参 考点时零…
2000 年 6 月版 S 20 系列维修培训指南 I
10 华夫盘交换器
32
10.6.2 Real.MA
在
在在
在 REAL.MA 导轨上基准的位置
导轨上基准的位置导轨上基准的位置
导轨上基准的位置
\ SP1_Marke1_Pos_x_soll \ 422500, 料台 1 WPC 3 右杠杆
(1 个孔
处于中心传送导轨方向 )
\ SP1_Marke1_Pos_y_soll \ 697000,
\ SP1_Marke2_Pos_x_soll \ 422500, 料台 1 WPC 3 右杠杆 r
(2 个孔
处于中心传送导轨方向 )
\ SP1_Marke2_Pos_y_soll \ 477000,
\ SP2_Marke1_Pos_x_soll \ 494300, 料台 2 料轨 61 (80 F) !
\ SP2_Marke1_Pos_y_soll \ 432000,
\ SP2_Marke2_Pos_x_soll \ 778700, 料台 2 料轨 120
\ SP2_Marke2_Pos_y_soll \ 432000,
位于
位于位于
位于 SIPLACE 80 F4/5 上的
上的上的
上的 WPC
带可选左向传送功能
带可选左向传送功能带可选左向传送功能
带可选左向传送功能

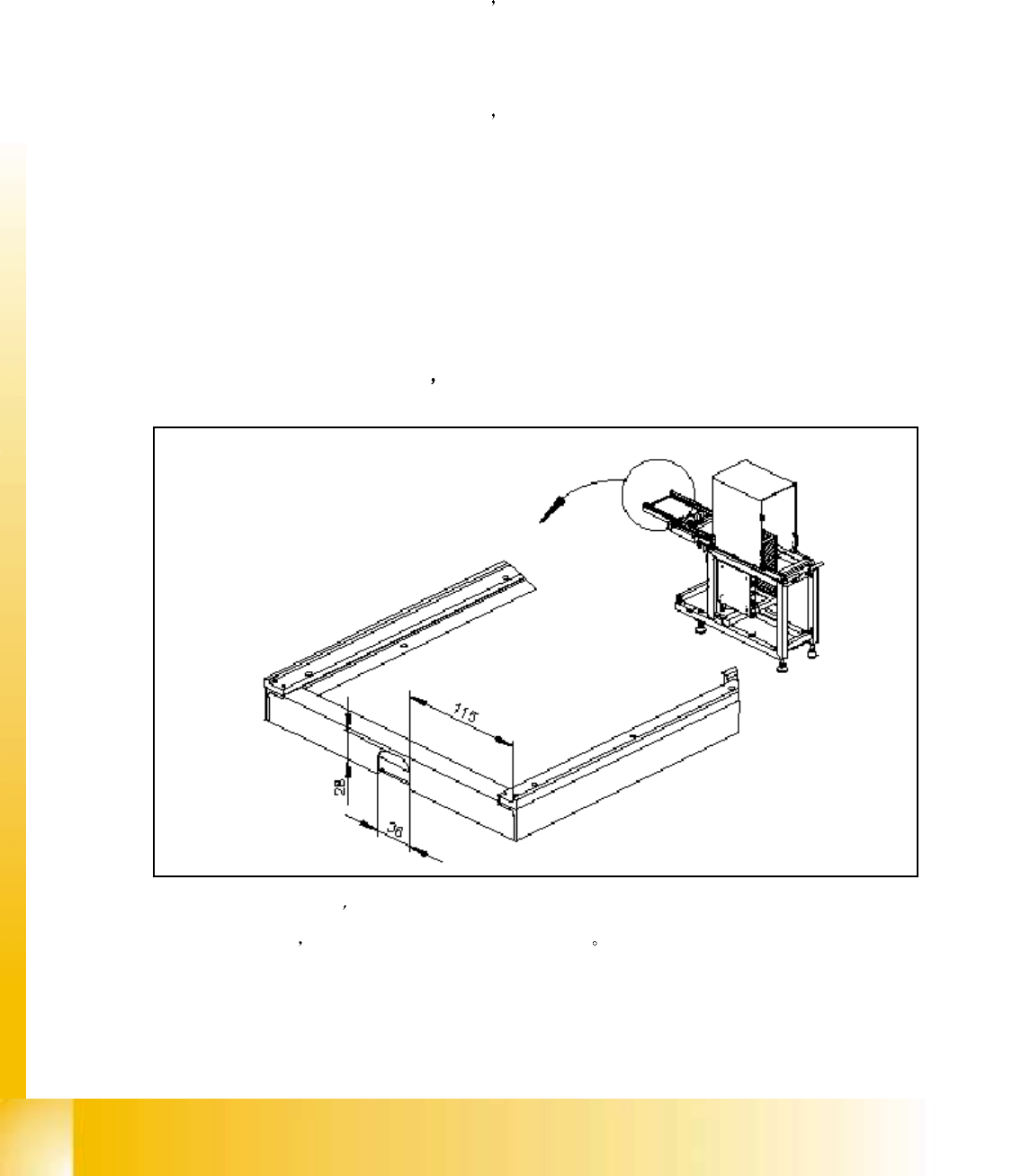

Fig. 10.6 - 1 左向传送功能 可选
对于左向传送选项
须在 SIPLACE 80F4 上增设新结构
S 20 系列维修培训指南 I 2000 年 6 月版
10 华夫盘交换器
33
10.7 打印
打印打印
打印 WPC-TEST-SW Help Menu
10.7.1
10.7.110.7.1
10.7.1 供料轴零点校正
供料轴零点校正供料轴零点校正
供料轴零点校正
设定零点校正时 须注意下列事项
当编码器的零标记与参考点接近 开关的开关点重合时 会导致在进 行回参考点时零点不同 这取
决于参考点接近开关是在零标记 前还是零标记后触发
在参考点接近开关的开关点和零 标记之间必须设置一个 +/- 3 mm 的安全间隔 这一间隔较大 因
为零标记落入此间隔的可能性很 小
因为参考点接近开关不能任意移 动 所以在必要时 必须移动零标记 具体步骤如下
松开供料轴电机上的皮带
转动电机大约 180°
重新连接皮带
供料轴接近开关的参考点还具有 以下功能
监控升降轴运动的位置
对于硬件而言
则做为输入被发送至轴板及控制器板上
10.7.2
10.7.210.7.2
10.7.2 供料轴
供料轴供料轴
供料轴 接近开关
接近开关接近开关
接近开关 参考点位置
参考点位置参考点位置
参考点位置
如果接近开关设置不正确 则可能在回参考点 时发生碰撞
在进行调整之前 必须设定供料轴的零点校正
参考点接近开关必须在 8-16 增量范围内有感应
注意
头轴和接近开关的零脉冲不得太靠近 否则会发送错误信息
2000 年 6 月版 S 20 系列维修培训指南 I
10 华夫盘交换器
34
10.7.3
10.7.310.7.3
10.7.3 供料轴
供料轴供料轴
供料轴 负限位开关
负限位开关负限位开关
负限位开关
限位开关必须设在距供料轴零点 1.3 至 2.2mm 的间隔内 且必须手工进行
10.7.4
10.7.410.7.4
10.7.4 供料轴的供料位置开关
供料轴的供料位置开关供料轴的供料位置开关
供料轴的供料位置开关
(-) 供料位置 - 这是为 SIPLACE 机器提供料盘的位置
该参数规定了供料轴的控制杆和料 盘切口之间的间隙
往回运动时 供料轴首先按此参数运动 经过仓库位置 以便料盘能够被正确对中
仓库位置始终为 0 通过零点校正调整
- 仓库位置 参数还用于填充后料盘的对中
(-) 供料位置间隙
在向前移动之前
供料轴保持静止状态 距供料位置尚有一定距离 为了防止料盘撞上弹簧 须
在下一步时
方能接近供料位置
供料位置的自动定位
带两块驱动板的机器
带两块驱动板的机器带两块驱动板的机器
带两块驱动板的机器 必须使用料盘 在供料位置 料盘必须与两侧 的弹簧接触
带一块驱动板的机器
带一块驱动板的机器带一块驱动板的机器
带一块驱动板的机器 不使用料盘 需要一个 4mm 的销子 将其插入靠近弹簧的孔中 供料
位置就是驱动板接触销子时的位置
供料位置设定好后 必须对 限位开关进行检查 如有必要 须重新调整
