S 20 系列维修培训指南 I 2000 年 6 月版 10 华夫盘交换器 11 10.1.8 升降轴接近开关和微动的位置 升降轴接近开关和微动的位置 升降轴接近开关和微动的位置 升降轴接近开关和微动的位置 位于 1 号料盘 下部和 前 部 如下所示 Fig. 10.1 - 5 升降轴接近开关和微 动的位置 图例 图例 图例 图例 BY-S 1 微动开关由 此 处所示的触发 铁块触发 触发铁块是可 调的 可用软件 来控 制 BY-B 1…
2000 年 6 月版 S 20 系列维修培训指南 I
10 华夫盘交换器
10
10.1.7
10.1.710.1.7
10.1.7 供料轴接近开关和微动的位置
供料轴接近开关和微动的位置供料轴接近开关和微动的位置
供料轴接近开关和微动的位置

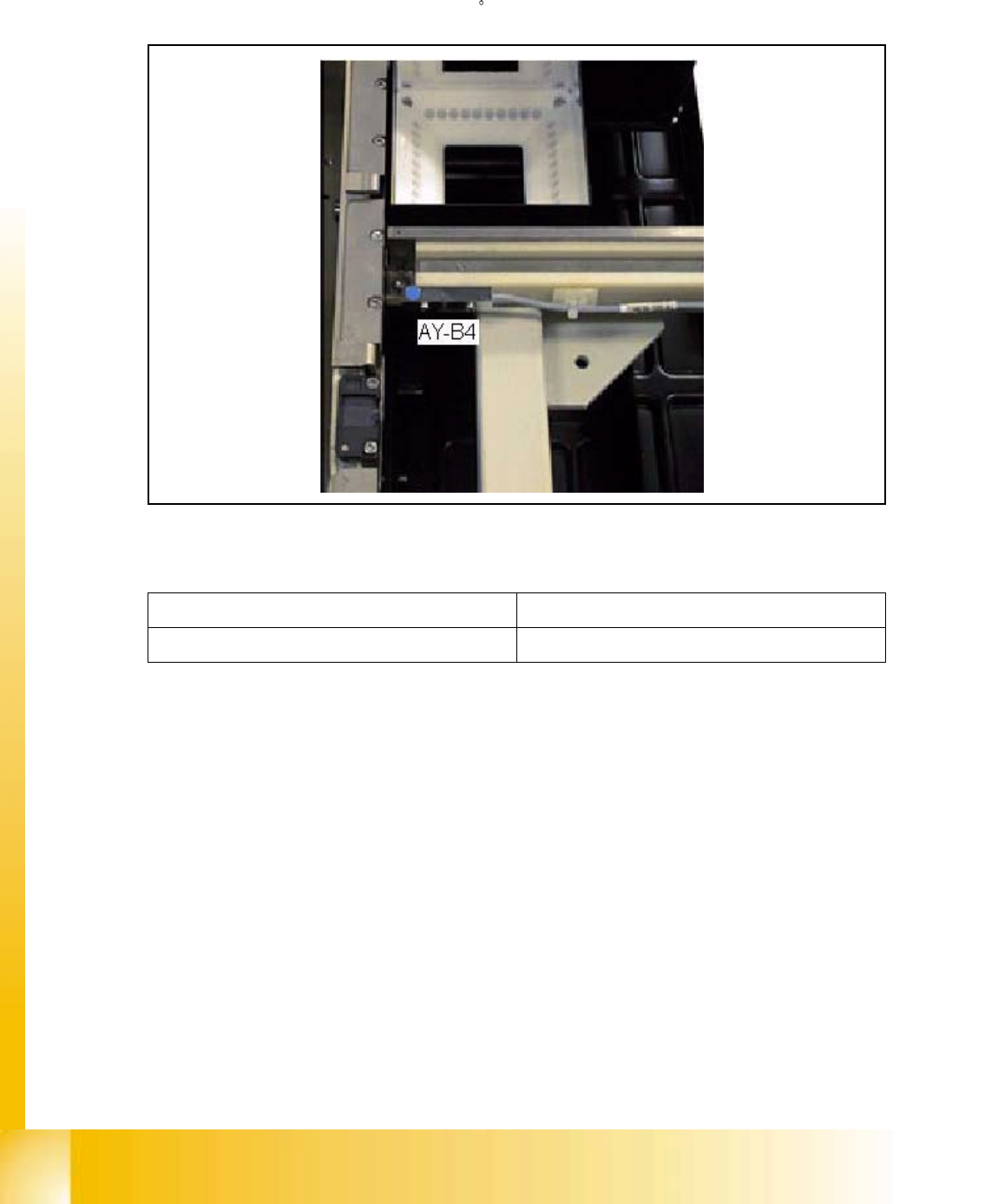

供料位置接近开关位于 WPC 供料轴臂的末端
Fig. 10.1 - 4 供料轴接近开关和微动的位置
图例
图例图例
图例
开关标志符
开关标志符开关标志符
开关标志符 开关功能
开关功能开关功能
开关功能
AY-B4
供料位置接近开关
S 20 系列维修培训指南 I 2000 年 6 月版
10 华夫盘交换器
11
10.1.8 升降轴接近开关和微动的位置
升降轴接近开关和微动的位置升降轴接近开关和微动的位置
升降轴接近开关和微动的位置
位于 1 号料盘下部和前部 如下所示
Fig. 10.1 - 5
升降轴接近开关和微动的位置
图例
图例图例
图例

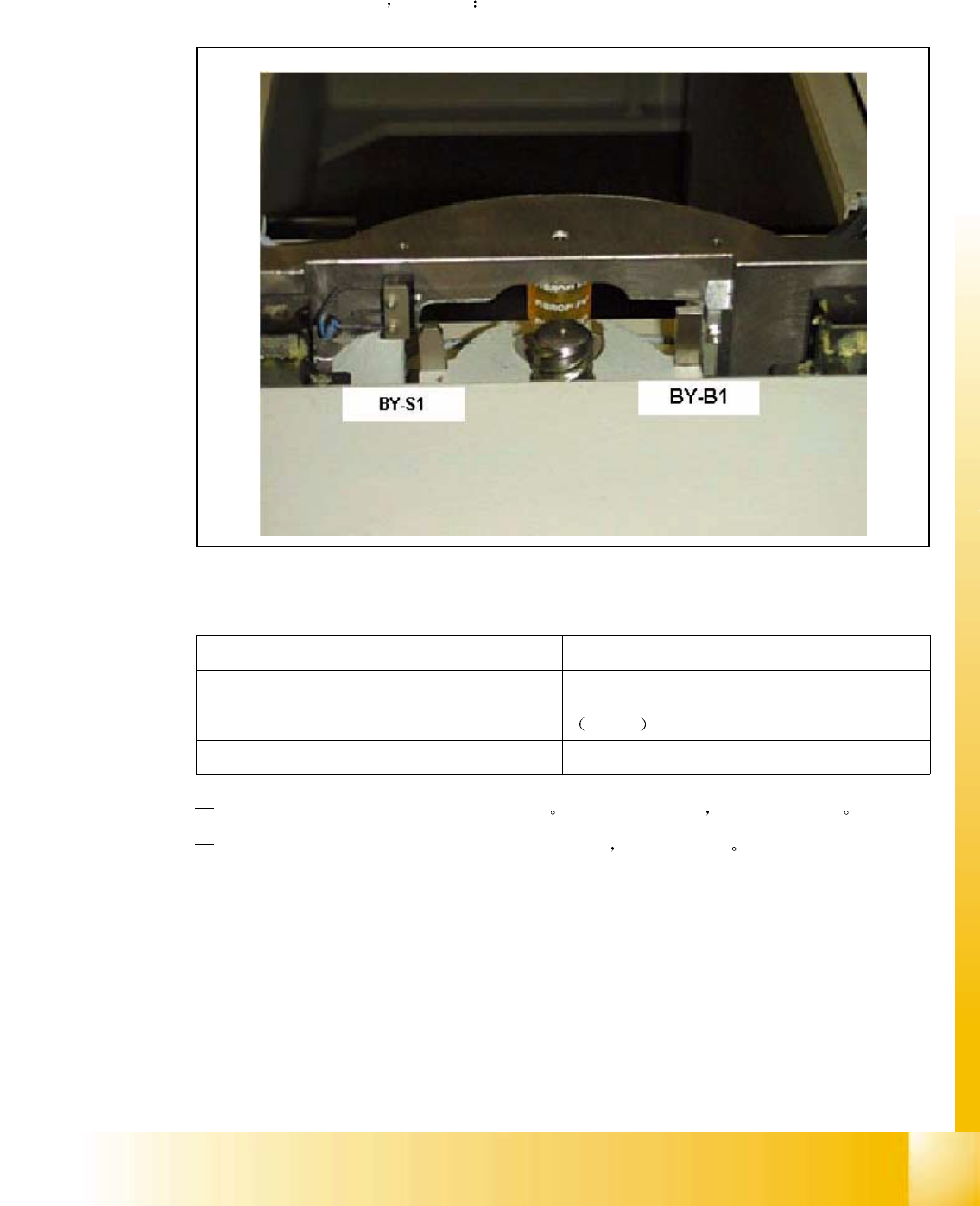

BY-S1 微动开关由此处所示的触发铁块触发 触发铁块是可 调的 可用软件来控制
BY-B1 升降轴参考点接近开关必须距 ZPCV 一定距离 可由软件控制
开关标志符
开关标志符开关标志符
开关标志符 开关功能
开关功能开关功能
开关功能
BY-S1
升降轴上部限位开关
反方向
BY-B1
升降轴参考点接近开关
2000 年 6 月版 S 20 系列维修培训指南 I
10 华夫盘交换器
12
10.1.9
10.1.910.1.9
10.1.9 升降轴接近开关和微动的位置
升降轴接近开关和微动的位置升降轴接近开关和微动的位置
升降轴接近开关和微动的位置
下部行程限位开关位于 WPC 的下半部
Fig. 10.1 - 6 升降轴接近开关和微动的位置
图例
图例图例
图例

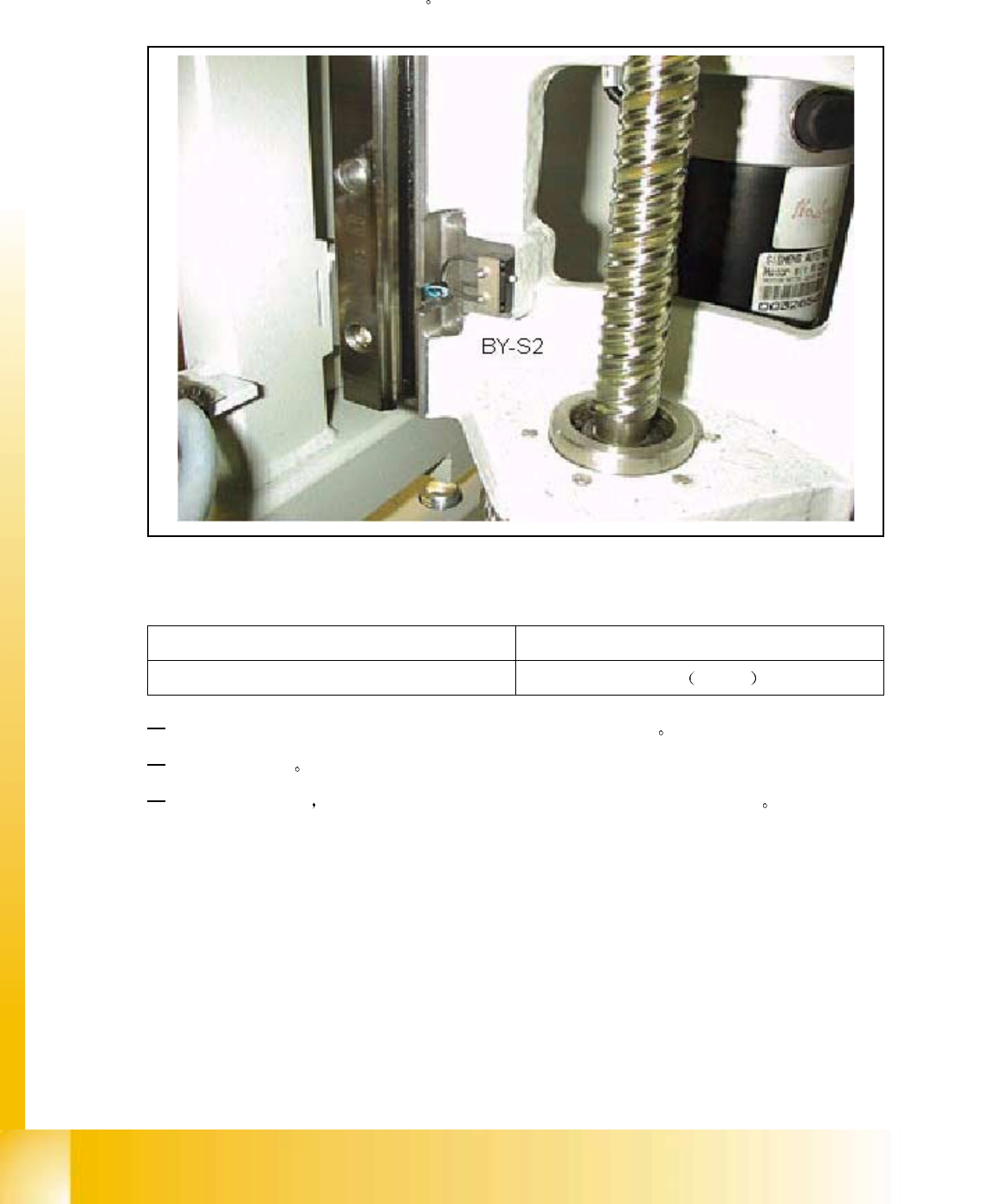

BY-S2 微动开关由安装在上部触发铁块下 面的可调触发铁块触发
校准由软件控制
如果此开关被激活 则必须通过位于 WPC 控制箱内的限位旁路开关来 强制启动
开关标志符
开关标志符开关标志符
开关标志符 开关功能
开关功能开关功能
开关功能
BY-S2
升降轴下部限位开关 正方向
