2000 年 6 月版 S 20 系列维修培训指南 I
11 故障排除
28
4. 吸嘴开启和关闭时的差值为最小值 由线控计算机产生的理想 MA 预先确定 吸嘴类型不同
该数值也不同 例如 对于 714 704 914 和 904 的吸嘴 此值为120 毫巴 如果不能达到此
数值
就会出现故障信息 开启 / 关闭的间隔不够
5. 此时
元件合格的临界值就确定了 在此例中 开启值为 700 毫巴 关闭值为 900 毫巴 具体
计算如下所示
临界值 = (900( 关闭 ) - 700( 开启 )) x 0.2 + 700( 开启 )
= 200 x 0.2 + 700
= 740
S 20 系列维修培训指南 I 2000 年 6 月版
11 故障排除
29
11.6.2
11.6.211.6.2
11.6.2 拾取后真空检查
拾取后真空检查拾取后真空检查
拾取后真空检查

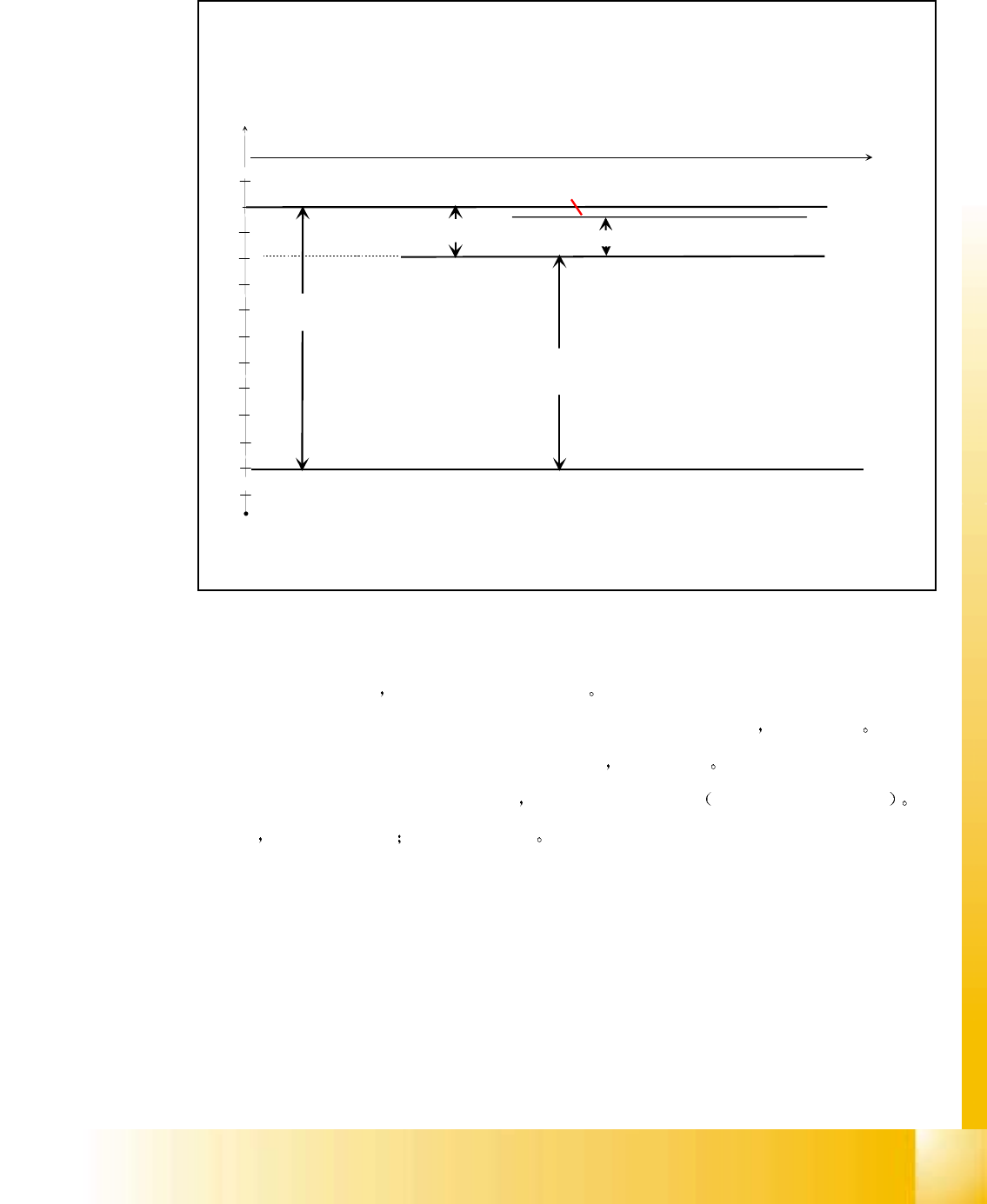

Fig. 11.6 - 2 拾取后真空检查
1. 当 Z 轴在上部位置时 完成拾取后进行真空检查
2. 如果真空检查结果不超过在回参考点时确定的 吸嘴开启 / 关闭值的 80% 则元件合格
3. 如果检查结果在吸嘴开启 / 关闭值的 20% 范围以内 则元件报废
4. 如果检查结果在开启值的 5 毫巴范围内 元件立即被重新拾取 假设机器没有元件出现
5. 否则 此头运至丢弃盒 元件用吹气丢弃
-700
-720
-740
-760
-780
-800
-820
-840
-860
-880
-900
0
t
maximum vacuum
Vacuum nozzle closed
Vacuum nozzle open
Vacuum difference at
the last reference run
Environment pressure
Component is rejected at reject box
Component is accepted
at vacuum check
Comp. is rejected
Component immediately re-picked
5 mbar
20%
Pressure difference nozzle - inside -> environment
2000 年 6 月版 S 20 系列维修培训指南 I
11 故障排除
30
11.6.3
11.6.311.6.3
11.6.3 贴片前真空检查
贴片前真空检查贴片前真空检查
贴片前真空检查
Fig. 11.6 - 3
贴片前真空检查
t
1. 贴片前再进行一次真空检查 以保证元件仍然在 吸嘴处
2. 拾取期间仍使用同样的临界 值 任何不合格的元件在下一个拾取循环中都将 被丢弃
-700
-720
-740
-760
-780
-800
-820
-840
-860
-880
-900
0
t
maximum vacuum
Vacuum nozzle closed
Vacuum nozzle open
Vacuum difference at
the last reference run
Environment pressure
Component is rejected at reject box at the next pick up cycle
Component is accepted
at vacuum check
20%
Pressure difference nozzle - inside -> environment
