2000 年 6 月版 S 20 系列维修培训指南 I 1 安全注意事项 26 1 .2 1 .2 1 .2 1 .2 安全设备 安全设备 安全设备 安全设备 1 .2. 1 1 .2. 1 1 .2. 1 1 .2. 1 保护罩 保护罩 保护罩 保护罩 Fig. 1.2 - 1 SIPLACE 80S20/F 4 /F 5 安全设备 图 例 图 例 图 例 图 例 (1) 输 入 带 上 的 盖 子和护 栏 (2) 右 侧 安全门 (…
S 20 系列维修培训指南 I2000年 6 月版
1 安全注意事项
25
图例
图例图例
图例
(1) 双手操作
2000 年 6 月版 S 20 系列维修培训指南 I
1 安全注意事项
26
1.2
1.21.2
1.2 安全设备
安全设备安全设备
安全设备
1.2.1
1.2.11.2.1
1.2.1 保护罩
保护罩保护罩
保护罩

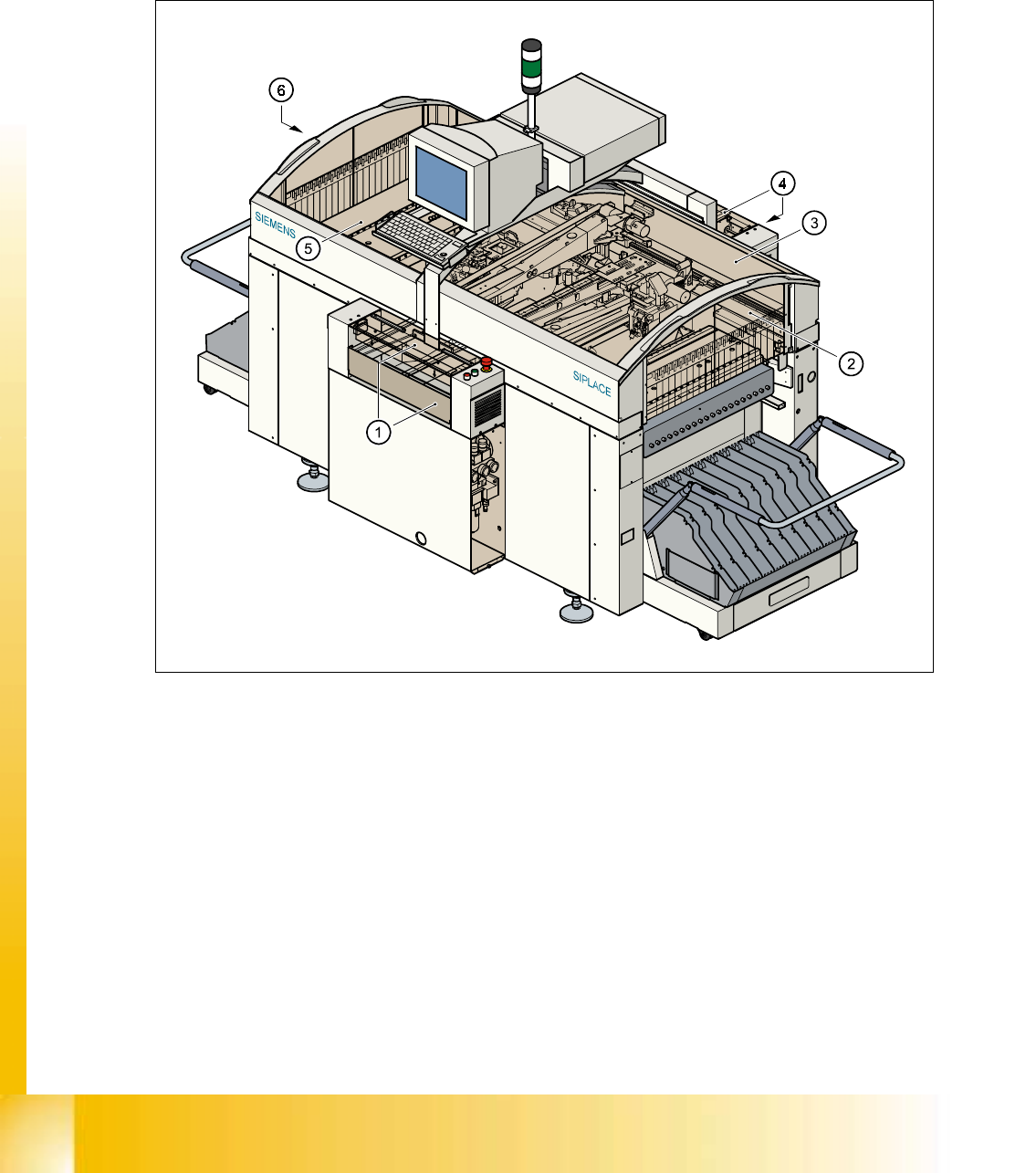

Fig. 1.2 - 1 SIPLACE 80S20/F
4
/F
5
安全设备
图例
图例图例
图例
(1) 输入带 上的盖子和护栏
(2) 右侧安全门
(3) 保护罩
(4) 输出带 上的盖子和护栏
(5) 保护罩
(6) 左侧安全门
S 20 系列维修培训指南 I2000年 6 月版
1 安全注意事项
27
1.2.1.1
1.2.1.11.2.1.1
1.2.1.1 简介
简介简介
简介
悬臂的定位范围包括在两个保护罩之内 如果要打开保护罩 首先按下 Stop(" 停止 ") 按钮 ( 图
1.1.12中1)或蘑菇头形Emergency Stop("急停按钮")(图1.1.12中2)
通向悬臂轴的电源将被关闭
悬臂将立即停止工作
如果打开输入或者输出传送导轨 上的一个保护罩或护栏 悬臂轴电源就会关闭 并立即停止
如果关闭了转换钥匙 ( 位置 I) 就可以在打开保护罩的同时 继续使旋转轴减速运行
如果按下蘑菇头形急停按钮 贴片就会停止 然后可以取消或者继续进行 PCB 的贴片 侧面的
保护罩可以打开
以便在机器停止时填充元件
警告
保护罩只能由经过适当培训的合 格人员在关闭转换钥 匙 ( 位置 I) 的情况下打开
Fig. 1.2 - 2 停止及蘑菇头形急停按钮
图例
图例图例
图例
(1) Stop 按钮
(2) 蘑菇头形急停按钮
