S 20 系列维修培训指南 I 2000 年 6 月版 5 旋转头 65 5.3. 1 5 5.3. 1 5 5.3. 1 5 5.3. 1 5 带步进电机的真空 / 吹气阀带步进电机的真空 / 吹气阀带步进电机的真空 / 吹气阀带步进电机的真空 / 吹气阀 Fig. 5.3 - 1 5 带步进电机的吹气阀

2000 年 6 月版 S 20 系列维修培训指南 I

5 旋转头

5.3.14.2

5.3.14.25.3.14.2

5.3.14.2 更换消声器

更换消声器更换消声器

更换消声器

备件

备件备件

备件

消声器

编号 00320964-01

拆除消声器时用手逆时针转动消声器

取出螺钉并从消声器上卸下漏斗状物

换上新的消声器

安装时按相反的操作顺序进行

5.3.14.3

5.3.14.35.3.14.3

5.3.14.3 更换真空板

更换真空板更换真空板

更换真空板

备件

备件备件

备件

真空板 SP6/12

编号 00321216S03

从头板 C0005 上拆卸插座接头 X10

小心地拉出贴片和保持回路的压缩空气的气管

松开内六角螺钉 M2.5x5 见图 5.3-14 中 A 用开口宽度 4 的死扳手松开六角隔板螺栓 (B)

松开六角垫片并移开真空板

安装时按相反的操作顺序进行

无须调整支座

S 20 系列维修培训指南 I 2000 年 6 月版

5 旋转头

5.3.15

5.3.155.3.15

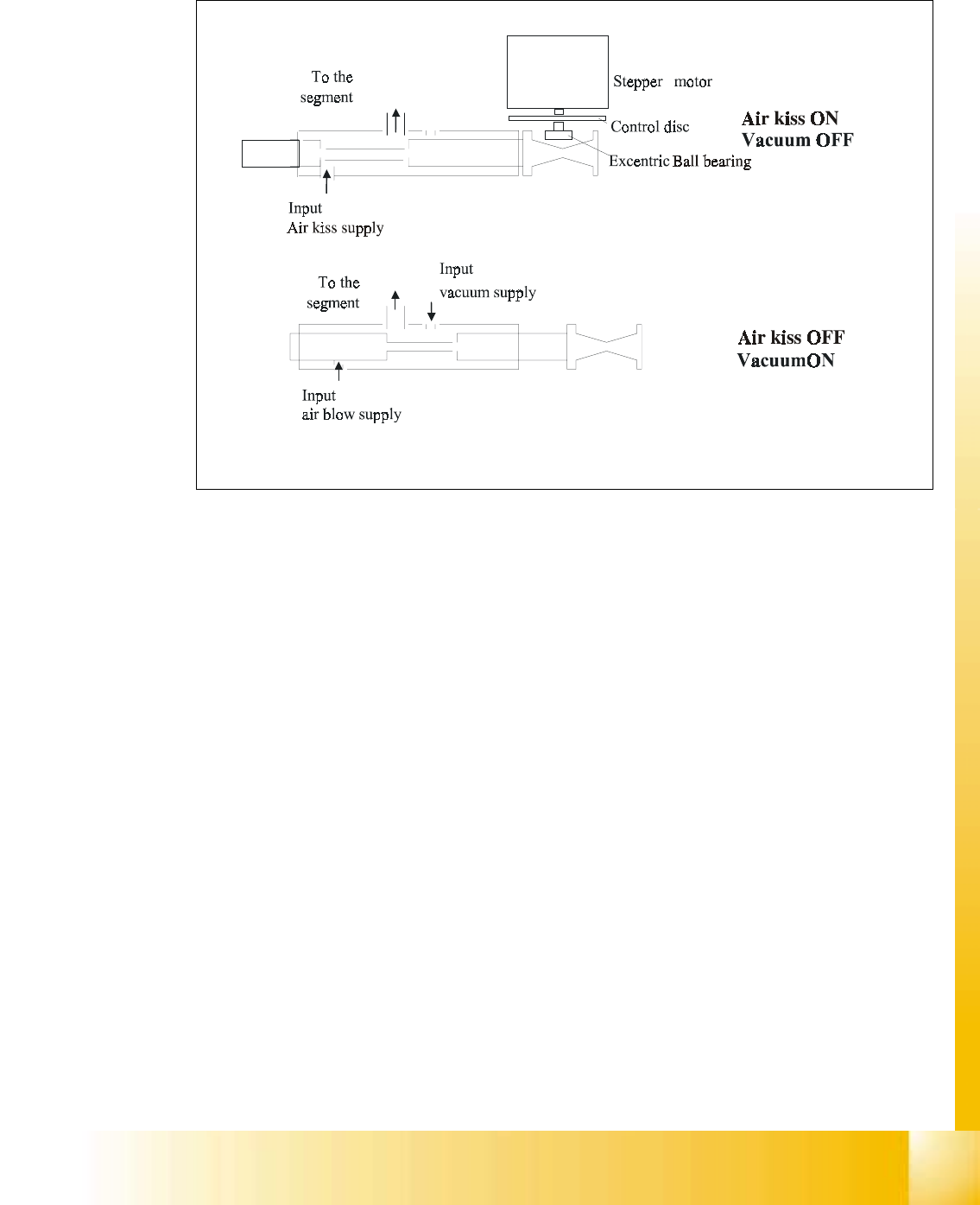

5.3.15 带步进电机的真空 / 吹气阀

带步进电机的真空 / 吹气阀带步进电机的真空 / 吹气阀

带步进电机的真空 / 吹气阀

Fig. 5.3 - 15 带步进电机的吹气阀

2000 年 6 月版 S 20 系列维修培训指南 I

5 旋转头

5.3.16

5.3.165.3.16

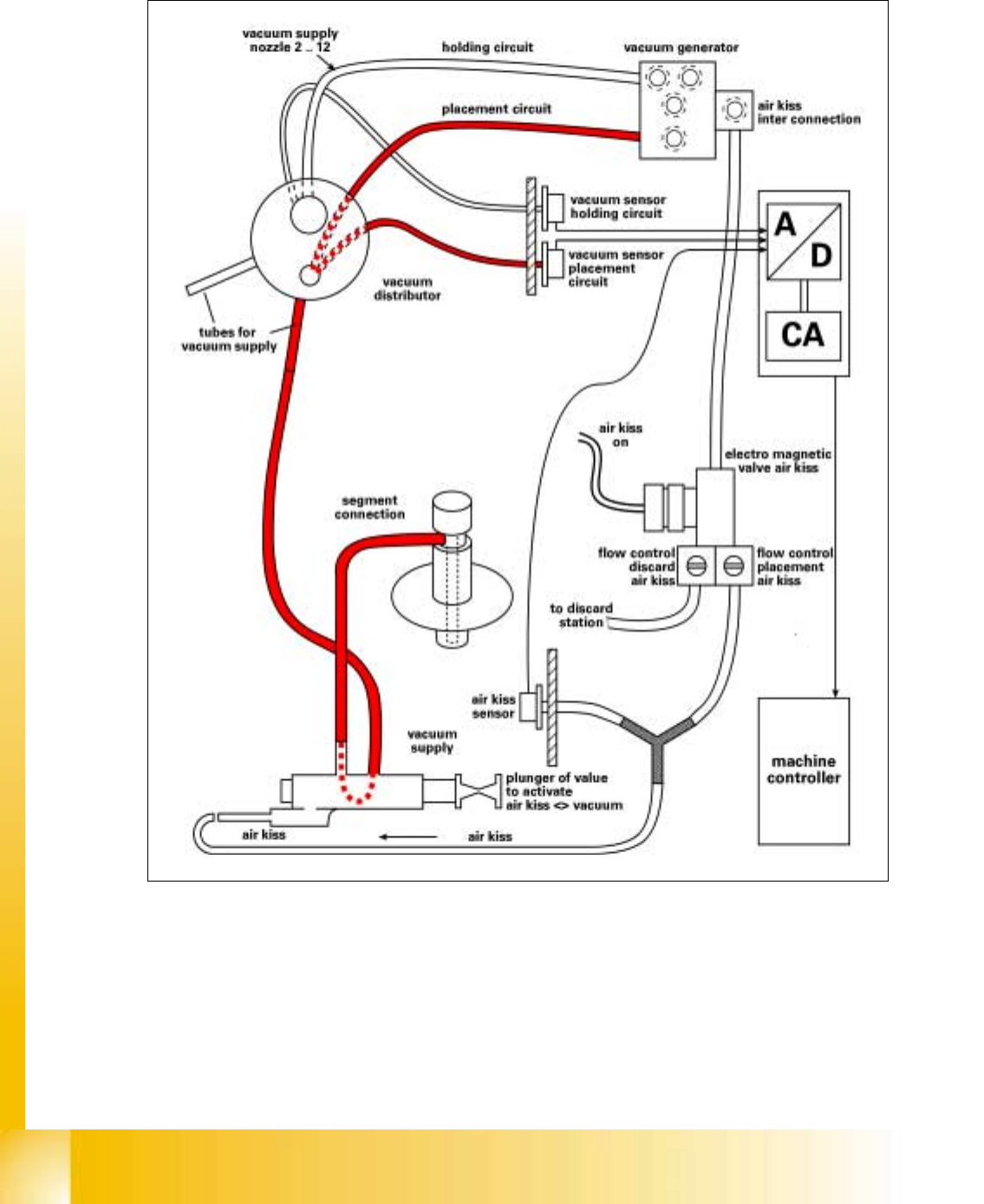

5.3.16 真空供给

真空供给真空供给

真空供给

Fig. 5.3 - 16 真空供给
