清洁转换台
清洁转换台清洁转换台
清洁转换台
(5) 拆除单个供料器的接头并将其提升移出 转换台
注意散件供料器的压紧装置
(6) 沿与供料器水平的方向
切断空料带
(7) 用刷子或真空吸尘器清除转换台上的松散元件
(8) 清空 8 mm S 供料器
如果有一个 的元件抽屉
O 使供料器返回到原来
相应的 槽内
7
77
7
确保供料器牢固地置于转换台上 并已插入到正确的位置
7
77
7
散件供料器必须再次被锁定就位
O 在两个供料器区重复这些过程
O 盖上防护罩
O 选择站计算机上的 褺 lock manually ( 开启状态 ) 并点击 OK ( 供双传送导轨轨道 1 / 轨道
2)
2000 年 6 月版 S 20 系列维修培训指南 I
7 预防性维修
20
S 20 系列维修培训指南 I 2000 年 6 月版
7 预防性维修
21
SIPLACE F4
SIPLACE F4SIPLACE F4
SIPLACE F4 及
及及
及 F5 (
F5 (F5 (
F5 ( 非
非非
非 F5 HM)
F5 HM)F5 HM)
F5 HM)

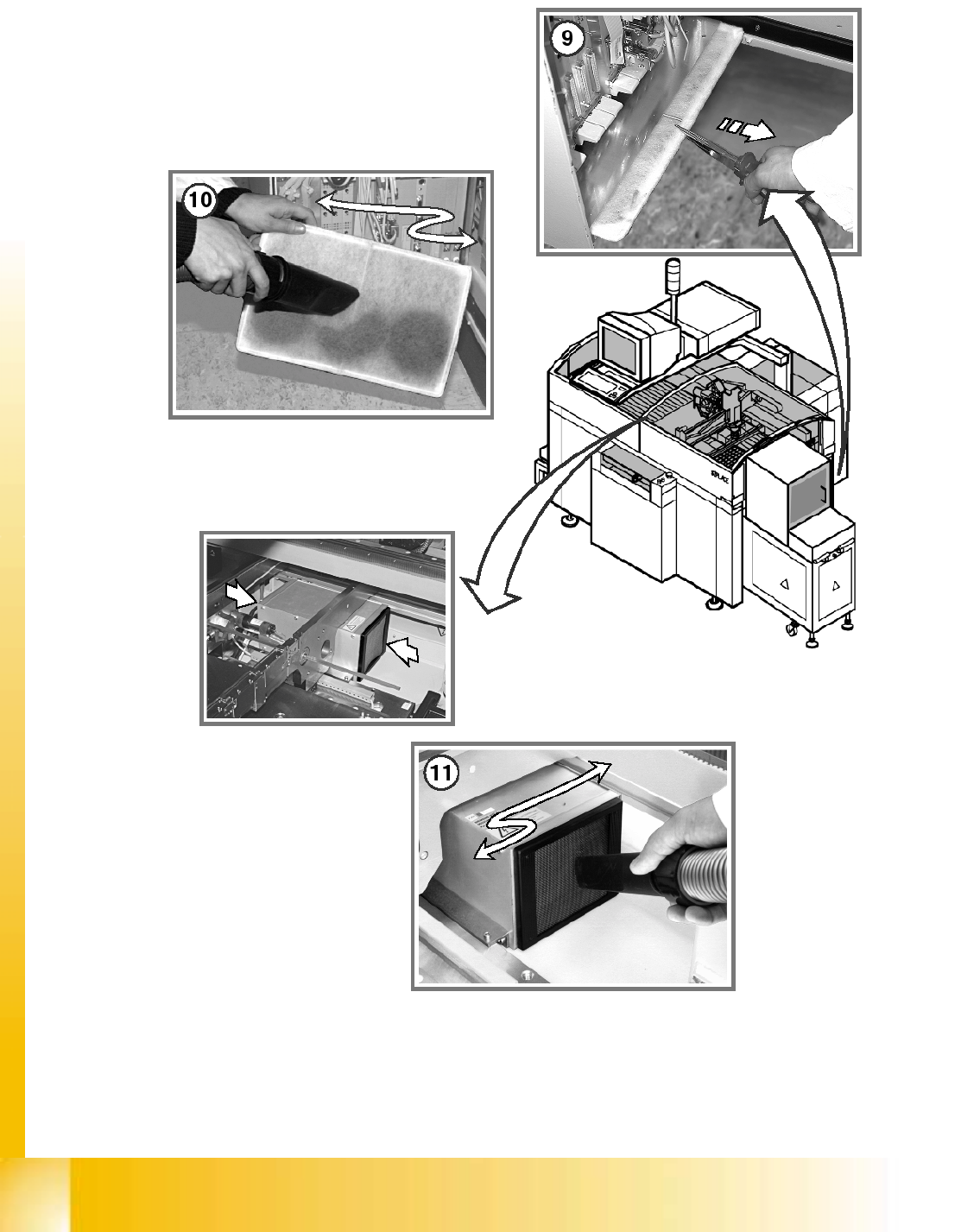

真空吸尘清洁过滤器垫
真空吸尘清洁过滤器垫真空吸尘清洁 过滤器垫
真空吸尘清洁过滤器垫
(9) 用合适的钳子从控制单元和伺服单元中取出过滤器垫子
(10)真空吸尘器清洁过滤器垫
如果清洁后这些过滤器垫在仍然很 黑和有污渍 则应更换新的垫
子
并将新的过滤器垫放回到原来相应 的位置
如果过滤器垫子很脏 电子模块就不能得到适当的冷却
7
77
7
7
77
7
(11)真空吸尘器清洁用于 PCB 传送导轨控制单元的过滤器垫
O 在每台贴片机器上重复这些过程
