2000 年 6 月版 S 20 系列维修培训指南 I
5 旋转头
94
5.4.16
5.4.165.4.16
5.4.16 吹气供给
吹气供给吹气供给
吹气供给

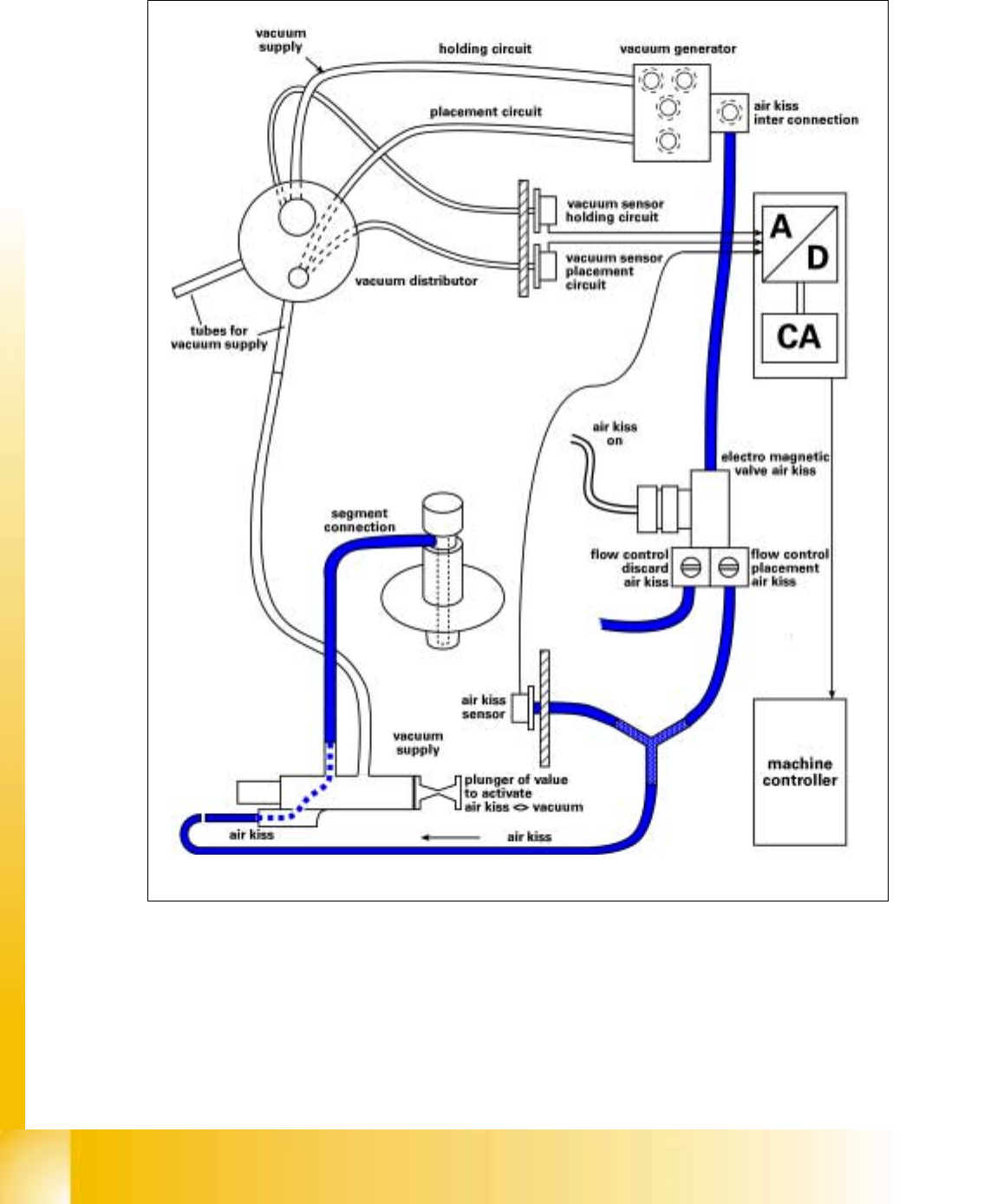

Fig. 5.4 - 14 吹气供给
S 20 系列维修培训指南 I 2000 年 6 月版
5 旋转头
95
5.4.17
5.4.175.4.17
5.4.17 设定吹气压力值
设定吹气压力值设定吹气压力值
设定吹气压力值
5
55
5
Fig. 5.4 - 15 设定吹气压力值
图例
图例图例
图例
(1) 吹气单元 / DLM1
(2) 电磁阀
(3) 弃料回路的节流阀
(4) 拾取 / 贴片回路的节流阀
请注意
吹气压力显示在站机计算机屏幕 上
在 "Single function"( 单项功能 ) 菜单中的 "Measure
air pressure" (
测量吹气压力 ) 选项下 或在 SITEST 程序内 吹气压力值与在吸嘴处实际
设定的值并不一致
这些数值仅仅是用来测试吹气压力阀是否运转正常
所以 应使用由压缩空气测试装置确定的数值 而非在监视器上显示的数值 来设定吹气压力
5.4.17.1
5.4.17.15.4.17.1
5.4.17.1工具和设备
工具和设备工具和设备
工具和设备
压缩空气测试装置 编号 00313523-01
4
1
2
3
2000 年 6 月版 S 20 系列维修培训指南 I
5 旋转头
96
5.4.17.2
5.4.17.25.4.17.2
5.4.17.2 贴片回路中的吹气
贴片回路中的吹气贴片回路中的吹气
贴片回路中的吹气
准备
准备准备
准备
"
启动 SITEST 程序
"
头回参考点
检查
检查检查
检查
SITEST MP:
SITEST MP:SITEST MP:
SITEST MP: 5
55
5
"
选择 ==> ==> ==> " 吹气开 "
测试值
测试值测试值
测试值 :
::
:
"
用转动节流阀上的调节螺钉 ( 项 3) 的办法设定压力设定值
注意
把吹气压力测试装置的传感器放在贴片回路中的吸嘴处
记下读数
把此数值与头的测试报告进行比较
5.4.17.3
5.4.17.35.4.17.3
5.4.17.3 弃料回料中的吹气
弃料回料中的吹气弃料回料中的吹气
弃料回料中的吹气
准备
准备准备
准备
"
启动 SITEST 程序
"
头回参考点
检查
检查检查
检查
SITEST MP:
SITEST MP:SITEST MP:
SITEST MP: 5
55
5
"
选择 ==> ==> ==> " 吹气开 "
测试值
测试值测试值
测试值 :
::
:
"
用转动节流阀上的调节螺钉 ( 项 3) 的办法设定压力设定值
注意
把吹气压力测试装置的传感器放在贴片回路中的吸嘴处
记下读数
把此数值与头的测试报告进行比较
吹气 开
0.15 巴 914/714
0.2 巴 904/704
吹气
0.25 巴
