2000 年 6 月版 S 2 0 系列维修培训指南 I 8 校准 56 8.7.10 测 量 测 量 测 量 测 量 PCB 基准 角 基准 角 基准 角 基准 角 1 ( 和 和 和 和 2) 先决条 件 先决条 件 先决条 件 先决条 件 确 认 PCB 照 相机 段位器 偏 移 II (RV-PCB 照 相机 偏 移 ) 和机器 零 点 的校准数据已 经 确定 重 要注意事项 重 要注意事项 重 要注 意事项 重 要注意事项 如…
S 20 系列维修培训指南 I 2000 年 6 月版
8 校准
55

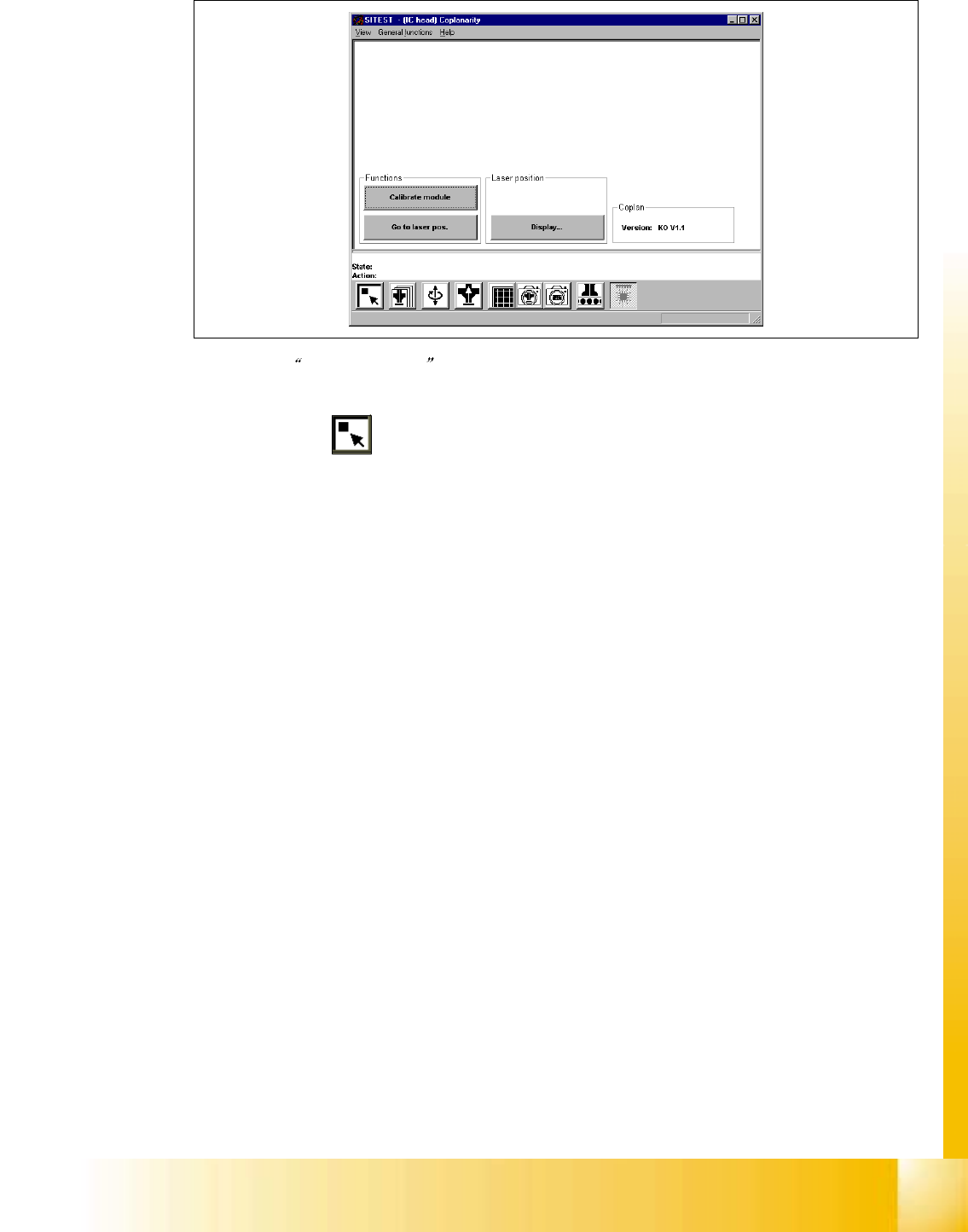

Fig. 8.7 - 22 共面性激光模块功能 视图
=> 回到主视图 8
2000 年 6 月版 S 20 系列维修培训指南 I
8 校准
56
8.7.10 测量
测量测量
测量 PCB 基准角
基准角基准角
基准角 1 ( 和
和和
和 2)
先决条件
先决条件先决条件
先决条件
确认 PCB 照相机 段位器偏移 II (RV-PCB 照相机偏移 ) 和机器零点的校准数据已经确定
重要注意事项
重要注意事项重要注意事项
重要注意事项
如果在机器上安装了双传送导轨
一个 PCB 必须装载在右传送导轨轨道上 传送导轨 1 以及
在左面传送导轨轨道上 传送导轨 2 以便能确定
基准角 1和2 的位置 要做到这一点 在装载有关的 PCB 前选取所希望的传送导轨
!
用传送导轨功能 把一个表面淡色的 PCB 装载到传送导轨 左或右传送导轨轨道 的中心传送
导轨上
即在你希望测量 PCB 基准角的那条传送导轨
主视图 => 传送导轨 1 或 => 传送导轨 2 => 传送导轨工能 ( 按需要 ) =>
PCB to center conveyor
至中心传送导轨
至中心传送导轨至中心传送导轨
至中心传送导轨 按钮
=> 回到主视图 8
S 20 系列维修培训指南 I 2000 年 6 月版
8 校准
57
synchronous / asynchronous
PCB ref. corner
1
synchronous / asynchronous
Dual conveyor, right
Fixed conveyor sides
PCB ref. corner 2
PCB
Direction of travel
PCB ref. corner 1
PCB
Fixed conveyor sides
Dual conveyor, left
PCB
PCB ref. corner 2
PCB
Single conveyor, right
PCB reference corner 1
conveyor side
Fixed
pocket
Calibration tool
PCB
Direction of travel
MA zero point
conveyor side
Fixed
PCB
PCB reference corner 1
Single conveyor, left
