S 20 系列维修培训指南 I 2000 年 6 月版 10 华夫盘交换器 21 1 0.3.4 1 0.3.4 1 0.3.4 1 0.3.4 供料位置的校准供料位置的校准供料位置的校准供料位置的校准供料位置就是料盘被送到机器内后的位置前提条件前提条件前提条件前提条件零点校正值的校准参考点接近开关位置的校准预先校准必须操作正确把 4mm 销子放入孔内 Fig. 1 0.3 - 3…

2000 年 6 月版 S 20 系列维修培训指南 I

10 华夫盘交换器

10.3.3

10.3.310.3.3

10.3.3 Reference BERO 位置的校准

位置的校准位置的校准

位置的校准

前提条件

前提条件前提条件

前提条件切忌手动将零点校器数值调到零

切忌手动将零点校器数值调到零切忌手动将零点校器数值调到零

切忌手动将零点校器数值调到零

供料轴零点校正值必须严格校准

供料轴零点校正值必须严格校准供料轴零点校正值必须严格校准

供料轴零点校正值必须严格校准否则就不要进行下一步

否则就不要进行下一步否则就不要进行下一步

否则就不要进行下一步

取下装有 Emergency Switch 紧急开关的盖子 Emergency Switch 紧急开关必须保持

通电状态

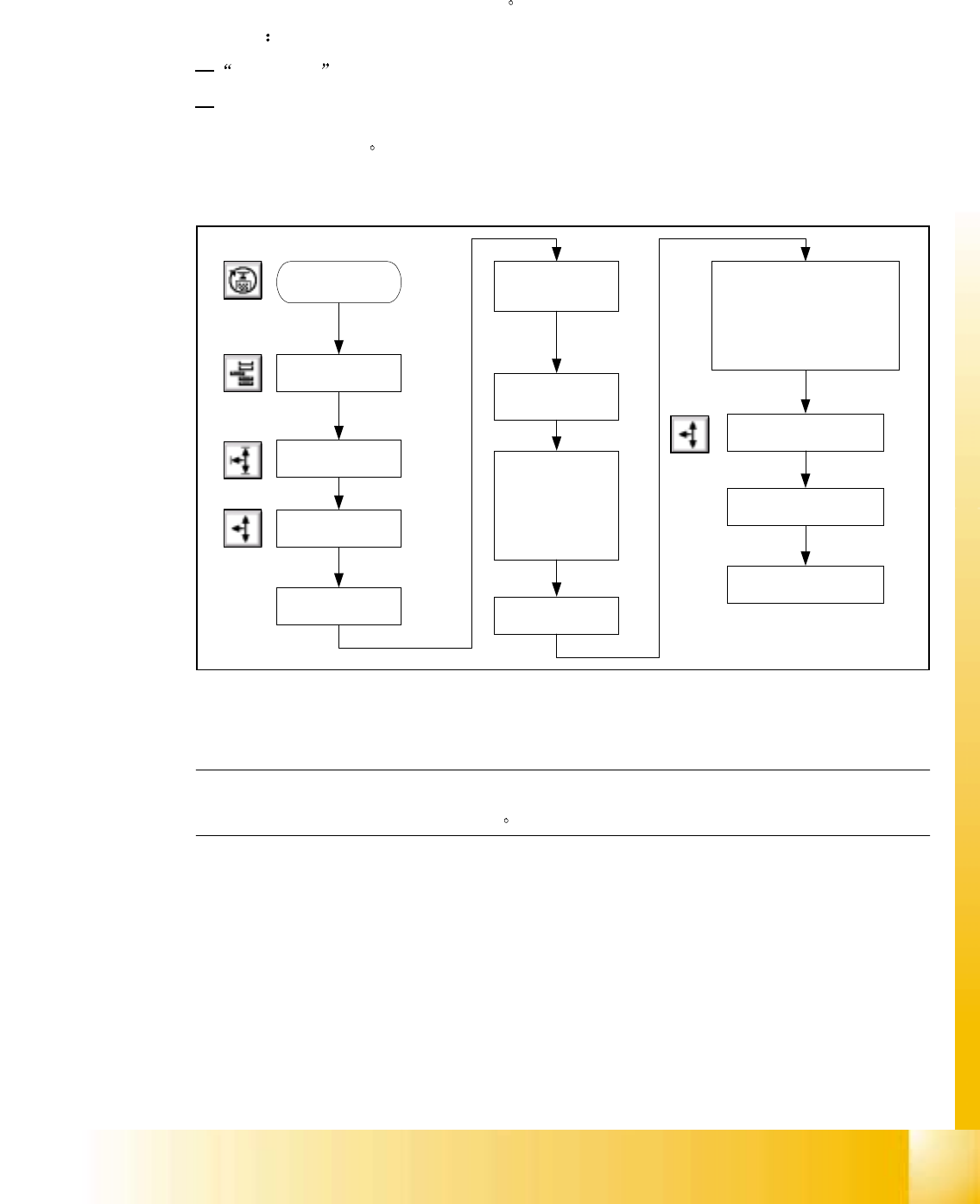

Fig. 10.3 - 2 Reference BERO

位置的校准

操作概述

操作概述操作概述

操作概述

选择 "Reference Bero"

参考点接近开关时供料器轴移至零位置此后边向前移边计

数

MC 预计在一定数量的 digit 之内

接近开关将被激活如果此范围内被激活在监视器上会

显示校正系数

现在进行相应的调整

Start SITEST

WAFFLE PACK

CHANGER

WPC

Settings

SELECT "Reference Bero"

Feed axis moves in neg. direction till flag

activates Bero. A message appears on the

screen detailing either adjustment OK or

Deviation X.XX mm If necessary adjust by

the amount of deviation indicated. A positive

number means to move in positive direction

see diagram

Adjustment Necessary?

Select "WPC machine

Data"

Select "Save WPC

machine Data"

Adjust flag

according to

Software

comments

YES

WPC

Settings

Select " Lift table axis"

Select " reference run"

80S/F*

Machine Co-ordinates

S 20 系列维修培训指南 I 2000 年 6 月版

10 华夫盘交换器

10.3.4

10.3.410.3.4

10.3.4 供料位置的校准

供料位置的校准供料位置的校准

供料位置的校准

供料位置就是料盘被送到机器内后的位置

前提条件

前提条件前提条件

前提条件

零点校正值的校准

参考点接近开关位置的校准

预先校准必须操作正确

把 4mm 销子放入孔内

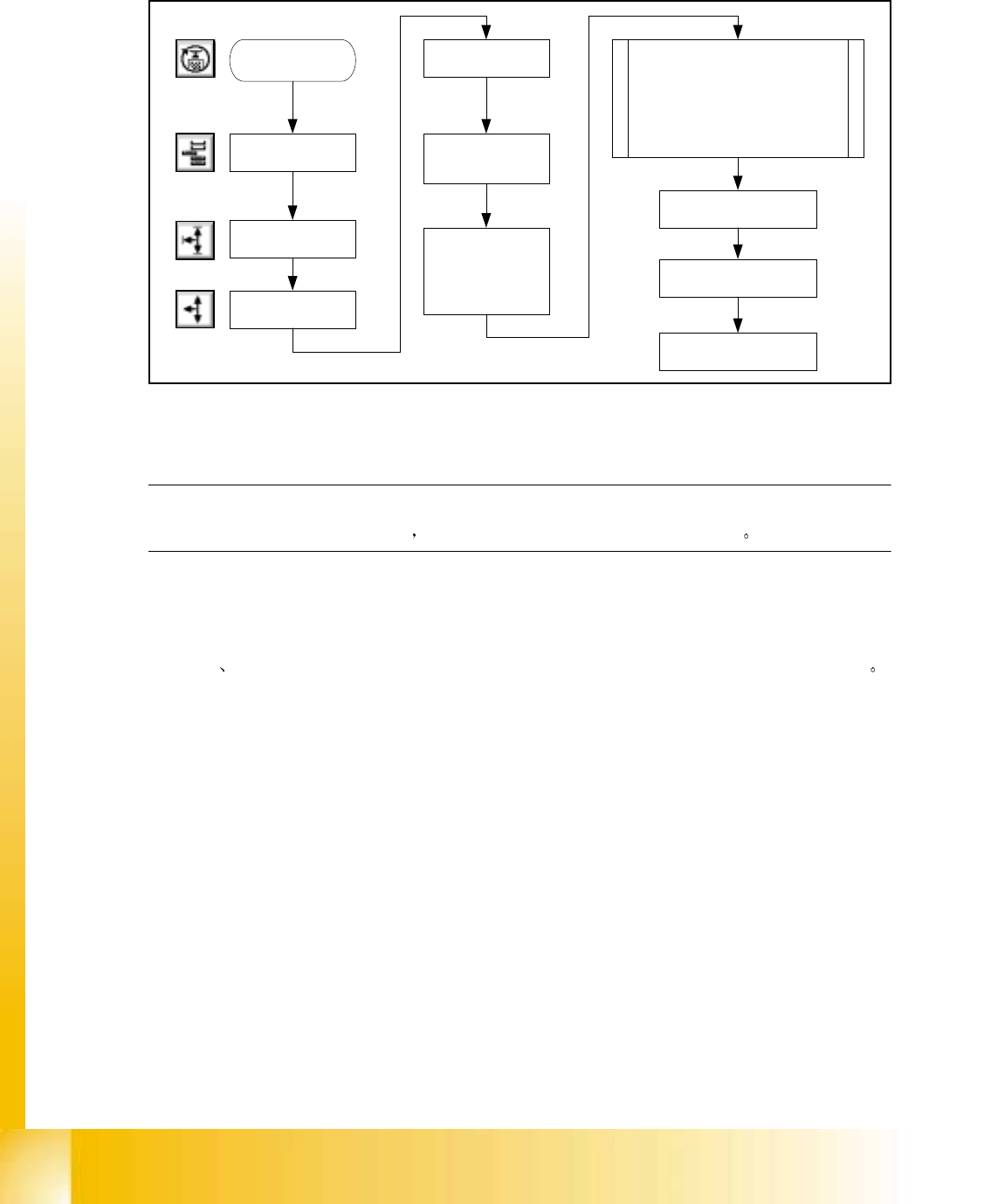

Fig. 10.3 - 3 供料位置校准流程

注意

WPC 以前的供料位置必须用一个料盘调整

Start SITEST

WAFFLE PACK

CHANGER

WPC

Settings

Select " Feed

axis"

WPC

Settings

Under

"TransferPosition

Select " Teach"

Select

appropriate step

size

Using the arrows

jog the "feed axis

so that it contacts

the 4mm pin

Select " Quit"

Select " YES" At the

message:

Caution: the new current

position will be adopted as

the new transfer position

Select " Feed axis"

WPC

Settings

Select " reference run"

2000 年 6 月版 S 20 系列维修培训指南 I

10 华夫盘交换器

10.3.5

10.3.510.3.5

10.3.5 限位开关的校准

限位开关的校准限位开关的校准

限位开关的校准

Fig. 10.3 - 4 限位开关校准

注意

由于反向限位开关在参考点的后面所以其位置始终在供料轴反向行程范围内

10.3.6

10.3.610.3.6

10.3.6 编辑软件极限位置

编辑软件极限位置编辑软件极限位置

编辑软件极限位置

轴的最大最小行程位置所用的软件极限位置必须调节到从实际极限位置开始算起的 20 digit

Start SITEST

WAFFLE PACK

CHANGER

WPC

Settings

Select " Feed

axis"

WPC

Settings

Under " Check

Position" select

Limit Switch +/-

Feed axis moves in +/-. direction

till flag activatesLimit Switch. This

must happen within a certain

amount of digits from the correct

feed axis ZPCV. If incorrect

SiTest Software advises how

much to move the switch

At the message:

"Please remove

all Carriers"

Select "OK"

Select " Feed axis"

WPC

Settings

Select " reference run"
