S 20 系列维修培训指南 I 2000 年 6 月版 5 旋转头 73 5.4.3 5.4.3 5.4.3 5.4.3 安装 安装 安装 安装 Star 旋转轴 部 件 Star 旋转轴 部 件 Star 旋转轴 部 件 Star 旋转轴 部 件 " 把所有段位器导向 滑槽 拉 到 外面 " 小 心 地 把 Star 旋转轴放在 电 机轴 上 注意 3 个 安装 位置 " 确 认 真空 软管 没有 卡 在…
2000 年 6 月版 S 20 系列维修培训指南 I
5 旋转头
72
5.4.2
5.4.25.4.2
5.4.2 拆卸
拆卸拆卸
拆卸 Star 旋转轴部件
Star 旋转轴部件Star 旋转轴部件
Star 旋转轴部件

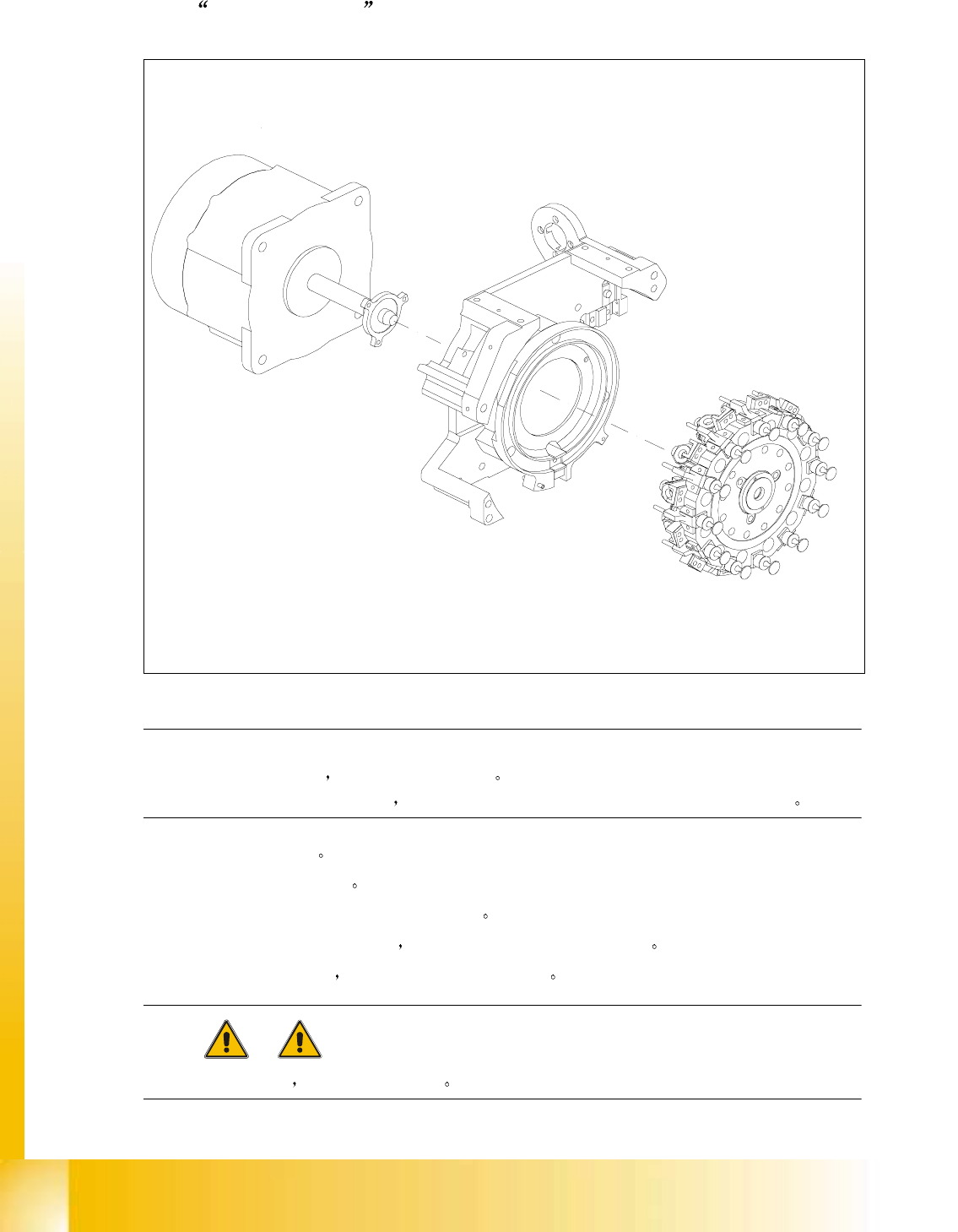

Fig. 5.4 - 2 带电机和吹气单元的 Star 旋转轴部件
注意
在 Star 旋转轴上工作时
将头的前部水平托住
在 Star 旋转轴和电机轴上做标记 以确保能够把 Star 旋转轴重新安装到原来的位置上
"
取下贴片头的前部
"
取下所有光栅读数盘轴
"
松开 Star 旋转轴前部的 3 个内六角螺钉
"
把 Star 旋转轴所有部件举起 直至段位器的滚珠轴承露出为止
"
把所有段位器向外拉 并将 Star 旋转轴完全拉开
警告
!
取下 Star 旋转轴时 不要损坏真空气管
S 20 系列维修培训指南 I 2000 年 6 月版
5 旋转头
73
5.4.3
5.4.35.4.3
5.4.3 安装
安装安装
安装 Star 旋转轴部件
Star 旋转轴部件Star 旋转轴部件
Star 旋转轴部件
"
把所有段位器导向滑槽拉到外面
"
小心地把 Star 旋转轴放在电机轴上 注意 3 个安装位置
"
确认真空软管没有卡在 Star 旋转轴和电机轴之间
"
将所有段位器导向滑槽滑动回到适当位置 确保段位器的所有滚珠轴 承进入孤形段位器导 向
滑槽内
"
把 Star 旋转轴轻轻地压入电机轴并将其用 3 个内六角螺钉 (M3 x 8) 固定
警告
!
安装时 必须非常小心 否则 真空软管会因挤压而变形或被磨损
"
重新插入真空分配器盘
"
把真空分配器放到 Star 旋转轴上 使平的一面面对面 注意两个导向销
请参阅调整说明中有关检查电功能部分
请参阅 SITEST 说明中有关调整贴片头的部分
2000 年 6 月版 S 20 系列维修培训指南 I
5 旋转头
74
5.4.4
5.4.45.4.4
5.4.4 Z
Z Z
Z 轴单元
轴单元轴单元
轴单元

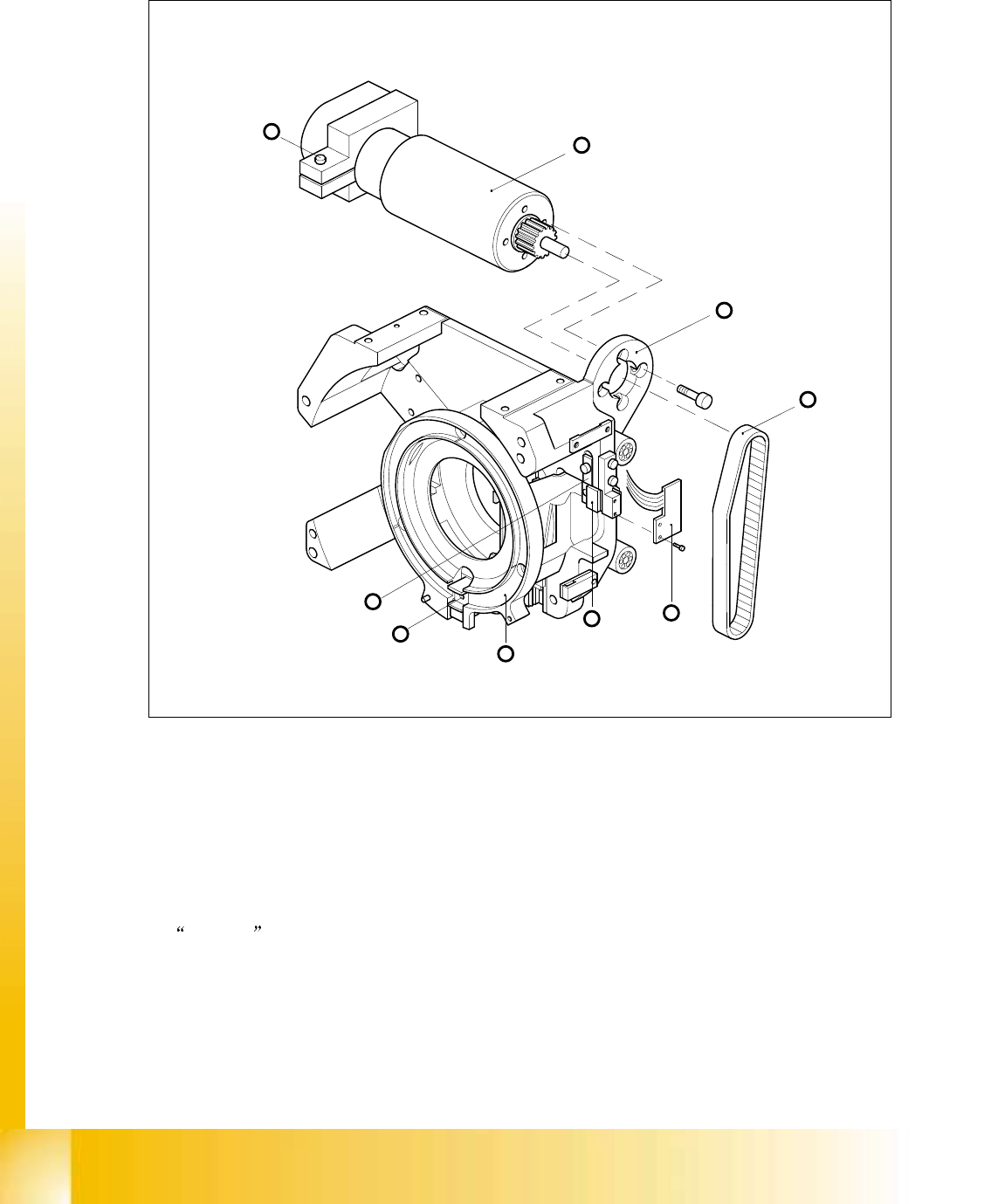

Fig. 5.4 - 3 Z 轴电机和传感器
图例
图例图例
图例
(1) Z 轴电机
(2) 电机支架
(3) Z 轴齿型皮带
(4)
Z 轴顶部 传感器
(5) 齿型皮 带紧固件
(6) 内六角 螺钉
(7) Z 轴上部置停器
AZ轴校准工具插入位置
5
3
A
7
8
4
1
6
2
