每 2 个月进行维修时 需要下列工具 设备和易耗品进行
凝结水盛水盘
短毛刷子
十字槽螺丝改锥
成套内六角板手
剪刀
油石
真空吸尘器
废料仓
拆除吸嘴工具 ( 件号 00311448-01)
无纺布
ISOFLEX TOPAS NCA52 grease ( 件号 00328369-01)
WD40( 件号 00325833-01)
如有必要 418 膜片 ( 件号 00307052-03) 和吸嘴 ( 件号 00310569-03))
如有必要 , 新滤网 ( 件号 003369020)
如有必要 旋转头的新消声器 ( 件号 00320964-01)
如有必要 IC 头的新消声器 ( 件号 00308498-01)
检查或更换滤网
检查或更换滤网检查或更换滤网
检查或更换滤网
(1) 打开压缩空气供给系统门
(2) 把盛水盘放在压缩空气维修装置之下
O 关上压缩空气主阀
(3) 一旦两个压力表读数为 0
在主开关上把贴片机关掉
2000 年 6 月版 S 20 系列维修培训指南 I
7 预防性维修
38
S 20 系列维修培训指南 I 2000 年 6 月版
7 预防性维修
39
O 压下黄色的帽状松开装置(在背部)
并反时针旋转截止帽(卡口式安装)就可取下黑色截止帽
(4) 把凝结水容器向上推
反时针旋转 然后再往下拉就可以把它取下来 ( 卡口式安装 )

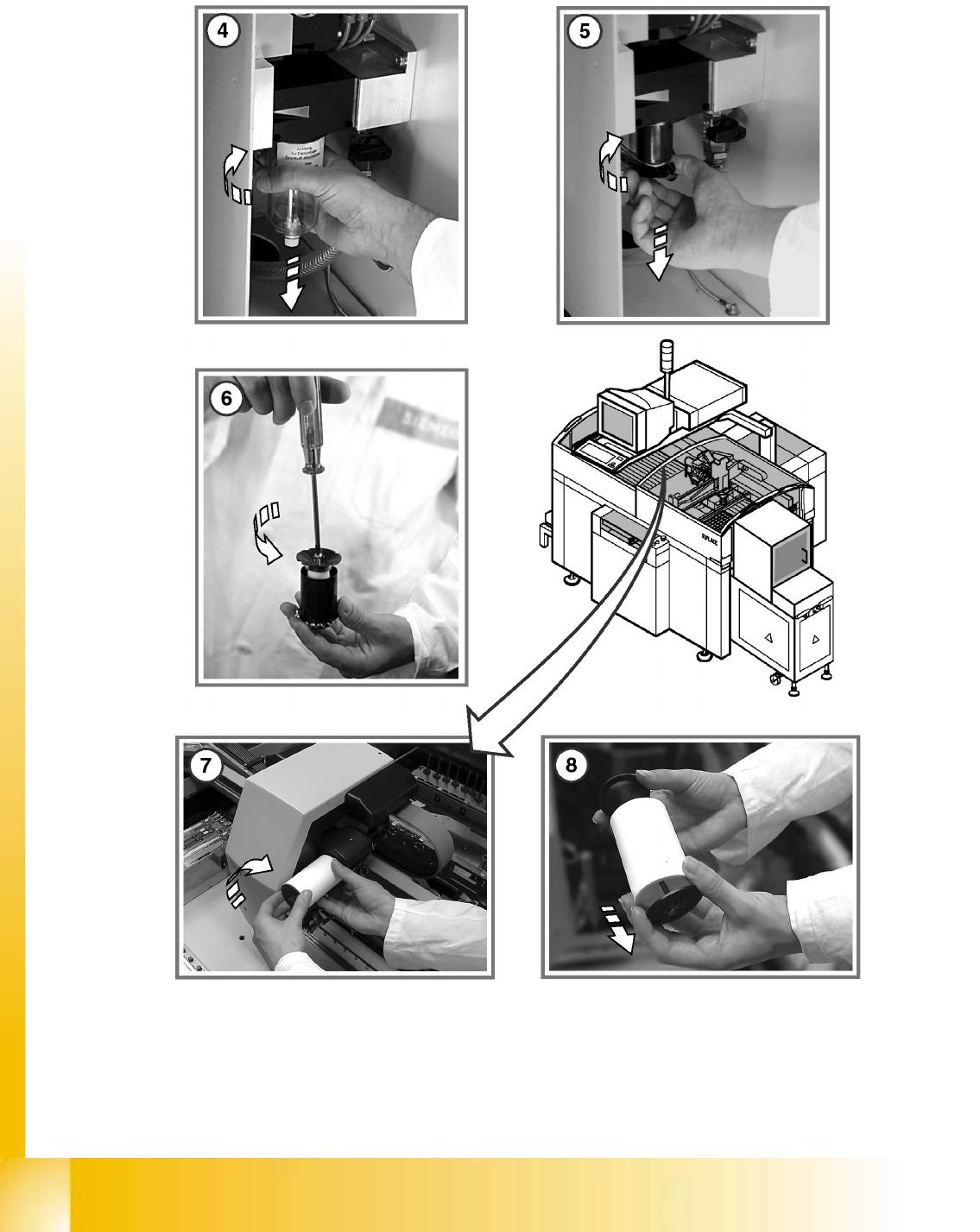

(5) 把过滤器壳从压缩空气维修装置上拧下来
(6) 松开十字槽螺钉 , 以便从过滤器壳中取出过滤器
O 如果很脏 , 就更换过滤器
O 按上述相反顺序安装过滤器和过滤器壳
O 然后重新打开压缩空气主阀
检查或更换旋转头上的消声器
检查或更换旋转头上的消声器检查或更换旋转头上的消声器
检查或更换旋转头上的消声器
(7) 检查旋转头上的消声器是否很脏
如果是 反时针方向旋转止动器就可拆下消声 器
(8) 换上新的消声器
安装时 , 按上述相反顺序进行
